Vérifier et optimiser le gain P

Généralités

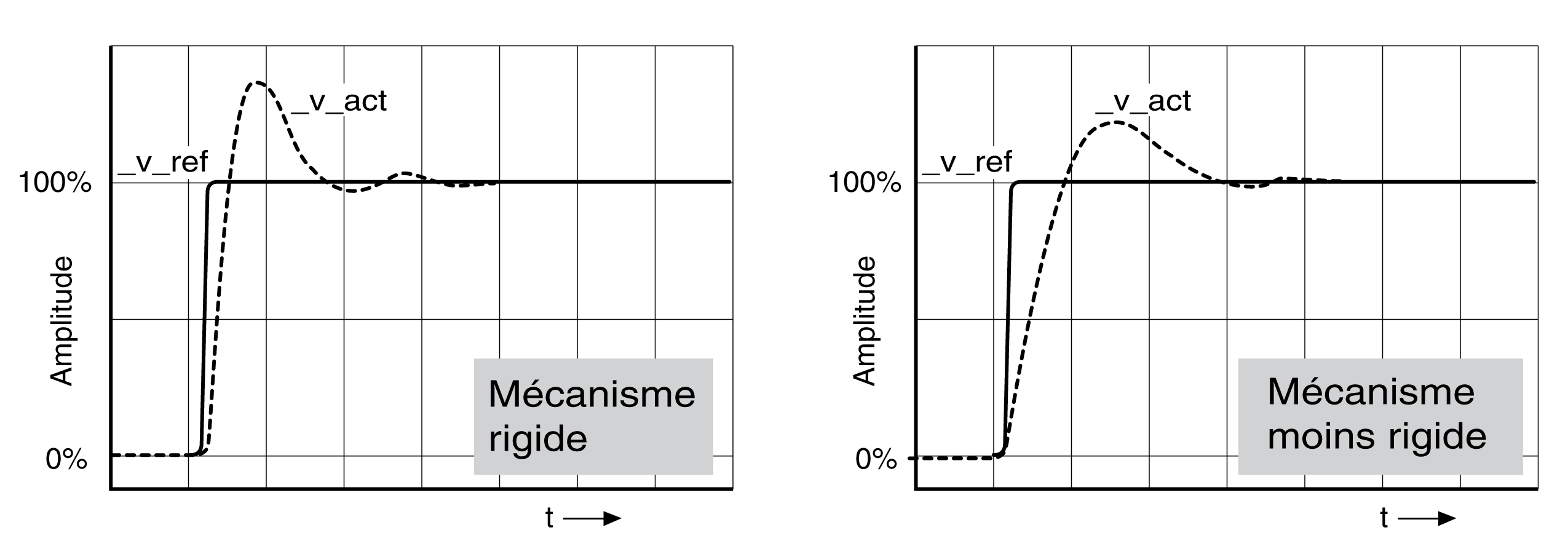

Le régulateur est correctement réglé lorsque la réponse à un échelon correspond environ au tracé du signal représenté. Les éléments suivants sont caractéristiques d'un comportement de régulation correct :

• Régime transitoire rapide

• Dépassement de 20 % jusqu'à maximum 40 %

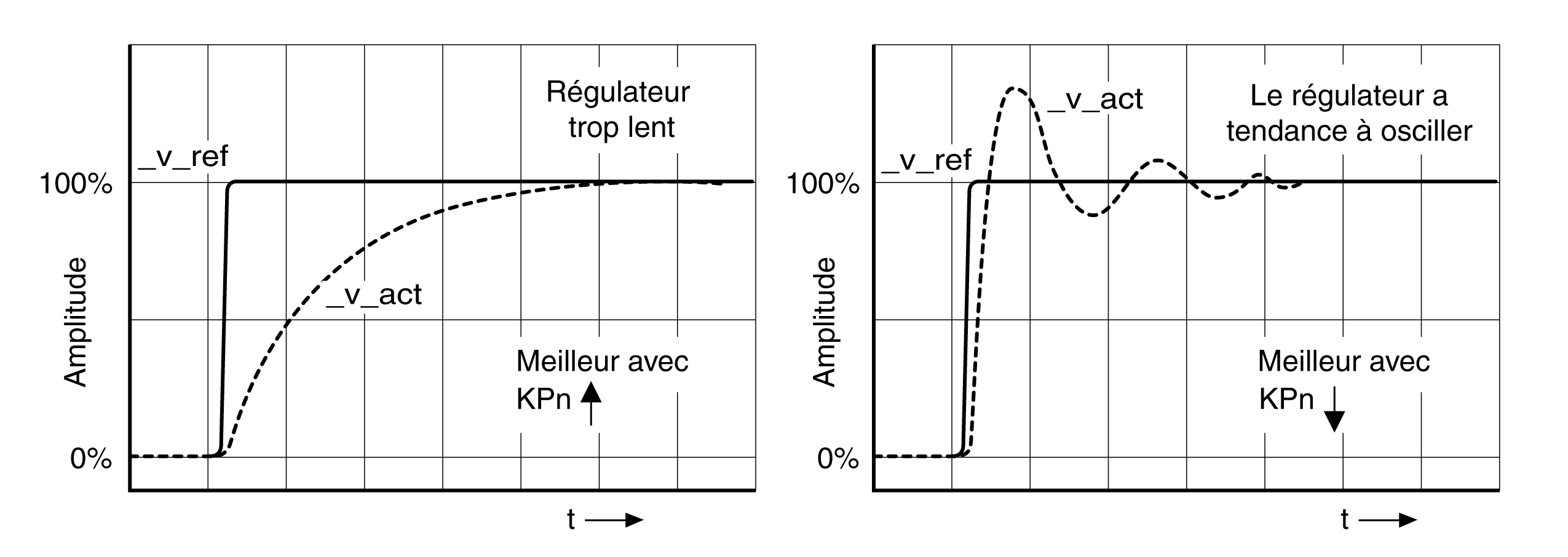

Si le comportement de régulation ne correspond pas au tracé indiqué, modifier CTRL_KPn de 10 % en 10 % et déclencher une nouvelle fonction échelon :

• Si la régulation fonctionne trop lentement : choisir un CTRL1_KPn (CTRL2_KPn) plus important.

• Si la régulation tend à osciller : choisir un CTRL1_KPn (CTRL2_KPn) plus petit.

On reconnaît une oscillation par une accélération et décélération continues du moteur.
