Câblage des équipements/capteurs d'entrée

Présentation

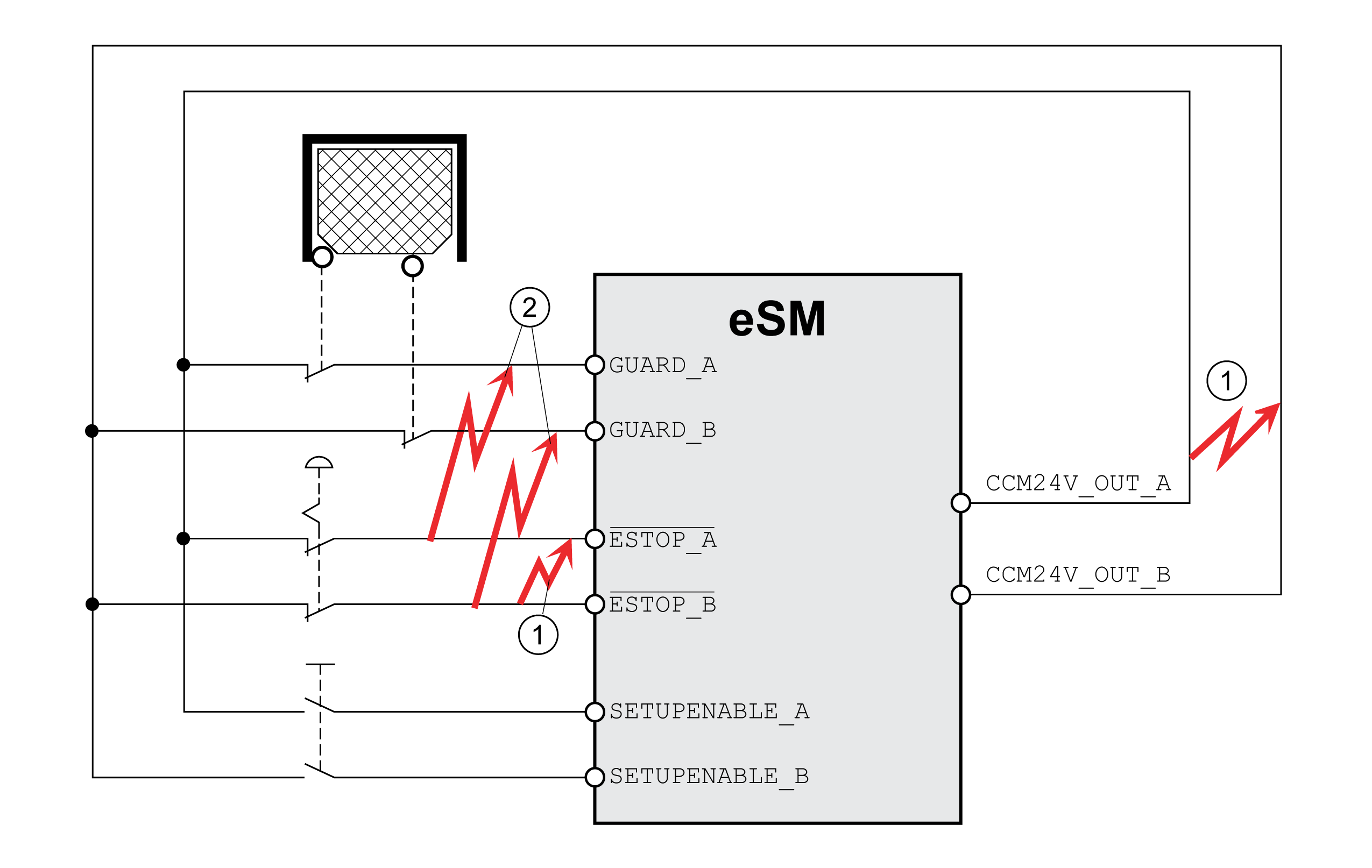

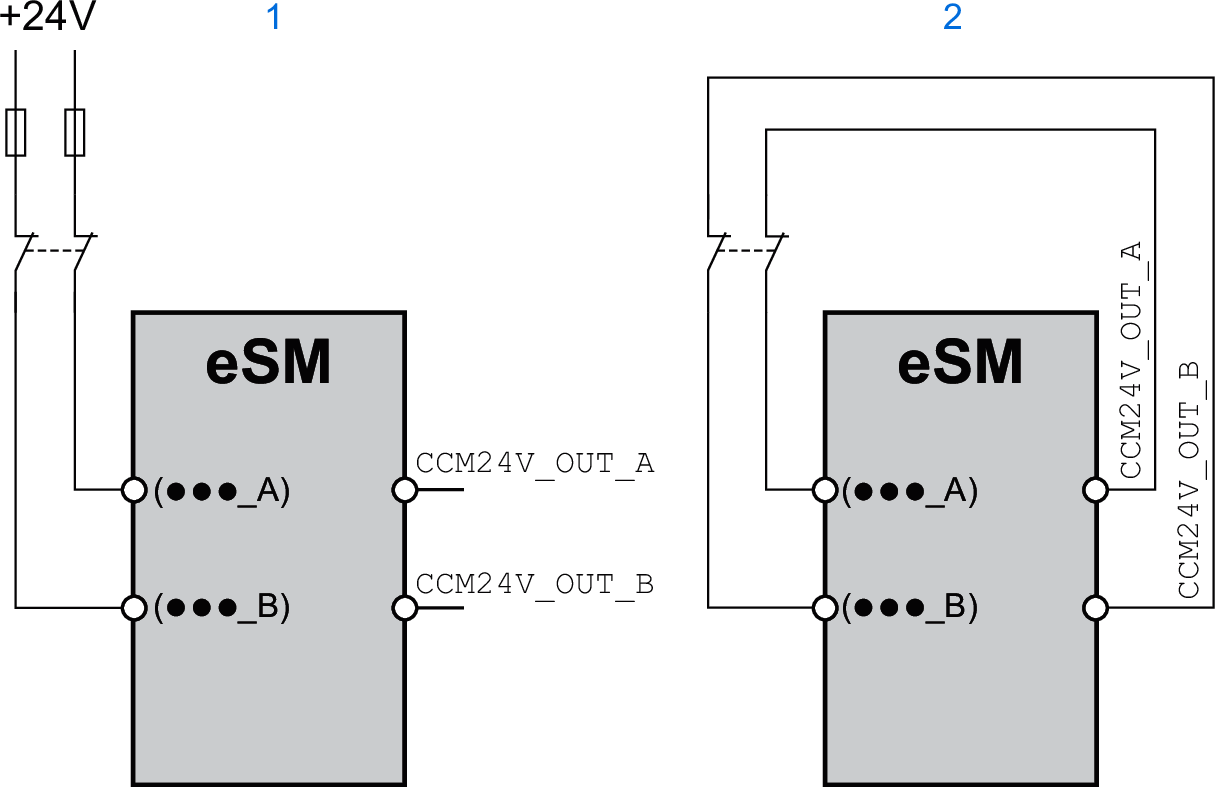

L'illustration suivante présente le câblage double voie d'équipements liés à la sécurité au module de sécurité eSM, avec et sans détection de circuit croisé :

Détection de circuits croisés

Les sorties CCM24V_OUT_A et CCM24V_OUT_B du module de sécurité eSM assurent la détection de circuits croisés dans la tension d'alimentation 24 Vcc pour les équipements/capteurs d'entrée avec contacts de sortie relais. Dans le cas d’un câblage double voie et d'une alimentation des équipements/capteurs d'entrée via CCM24V_OUT_A et CCM24V_OUT_B, les circuits croisés entre voies et les courts-circuits avec d’autres conducteurs peuvent être détectés.

Les données de sécurité maximum spécifiées pour le module de sécurité eSM (SIL, PL) sont atteintes avec et sans la détection de circuits croisés.

Détection de circuit croisé :

1	Il s'agit de détecter les circuits croisés entre les signaux dont le nom présente le suffixe "_A" et les signaux de même nom dont le suffixe est "_B" qui sont alimentés en 24 Vcc, par exemple entre ESTOP_A et ESTOP_B.
2	Les circuits croisés entre signaux de noms différents mais de même suffixe, par exemple entre ESTOP_A et GUARD_A, ne sont pas détectés.
