Dispositif d'activation

Présentation

Il est possible d'utiliser un dispositif d'activation, par exemple si, en mode de fonctionnement Configuration de la machine, un mouvement avec porte de protection ouverte est nécessaire et acceptable selon votre évaluation des risques. La vitesse est surveillée par la fonction liée à la sécurité SLS.

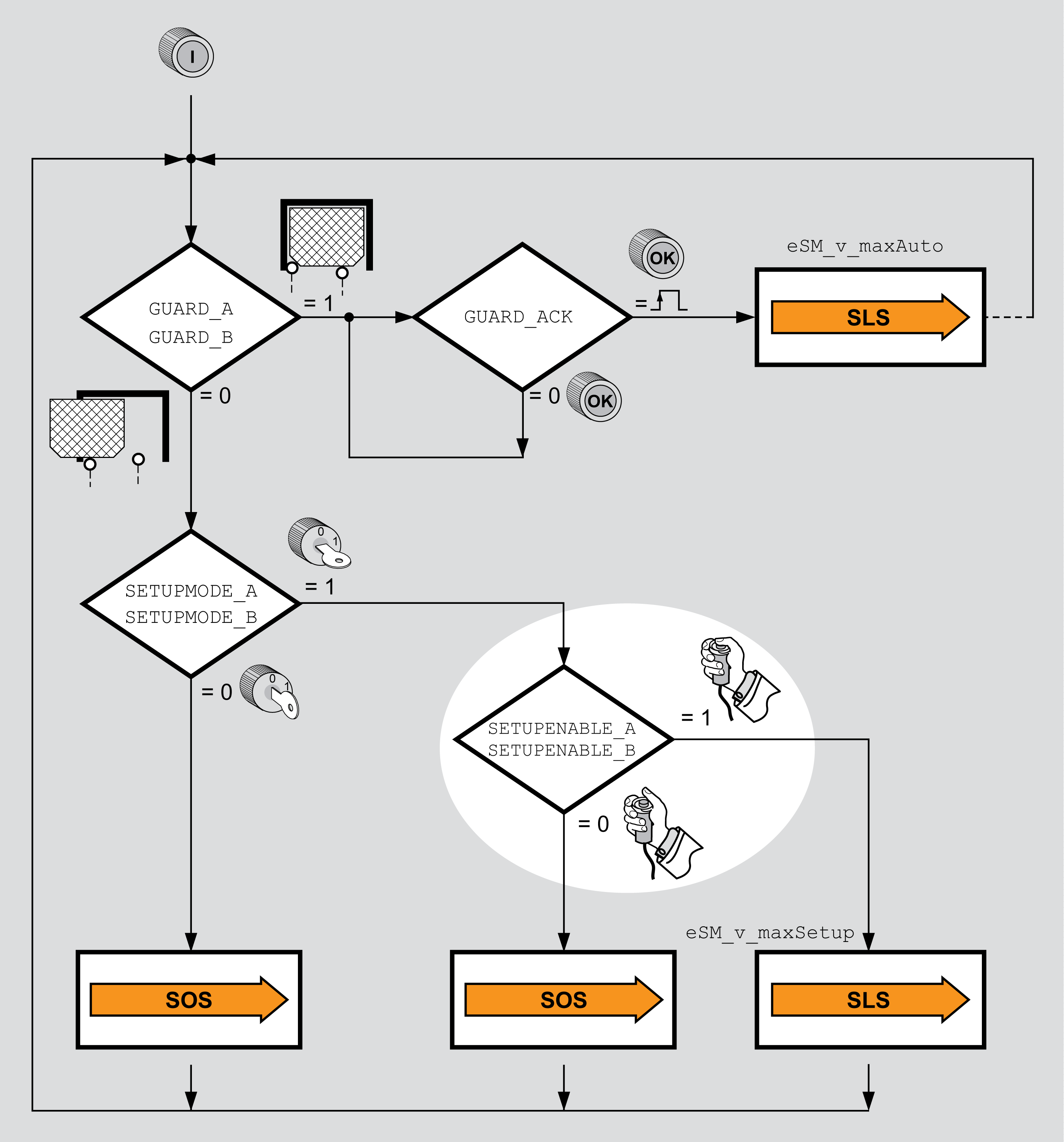

La surveillance de la vitesse limite avec porte de protection ouverte à l'aide de la fonction liée à la sécurité SLS n'est possible que si les conditions suivantes sont remplies :

• La porte de protection est ouverte et le niveau est 0 en GUARD_A et GUARD_B.

• Le mode de fonctionnement de la machine Configuration est actif et le niveau est 1 aux entrées SETUPMODE_A et SETUPMODE_B.

• Le commutateur d'activation est activé (le niveau est 1 aux entrées SETUPENABLE_A et SETUPENABLE_B).

Si le commutateur d'activation n'est pas activé, la fonction liée à la sécurité SOS est active dans le mode de fonctionnement Configuration lorsque la porte de protection est ouverte.

Câblage :

• Raccordez le sélecteur du mode de fonctionnement de la machine aux entrées SETUPMODE_A et SETUPMODE_B du module de sécurité eSM.

• Raccordez le dispositif d'activation aux entrées SETUPENABLE_A et SETUPENABLE_B du module de sécurité eSM.

• Si vous voulez utiliser la détection des circuits croisés, alimentez le dispositif d'activation à l'aide des sorties CCM24V_OUT_A et CCM24V_OUT_B.
