Arrêt d'urgence avec relais de sécurité externe

Câblage

Si le relais de sécurité externe nécessite un signal de démarrage, il n'est pas nécessaire d'ajouter un signal de démarrage supplémentaire au module de sécurité eSM. Le mode de démarrage automatique doit être activé à l'aide du paramètre eSM_BaseSetting.

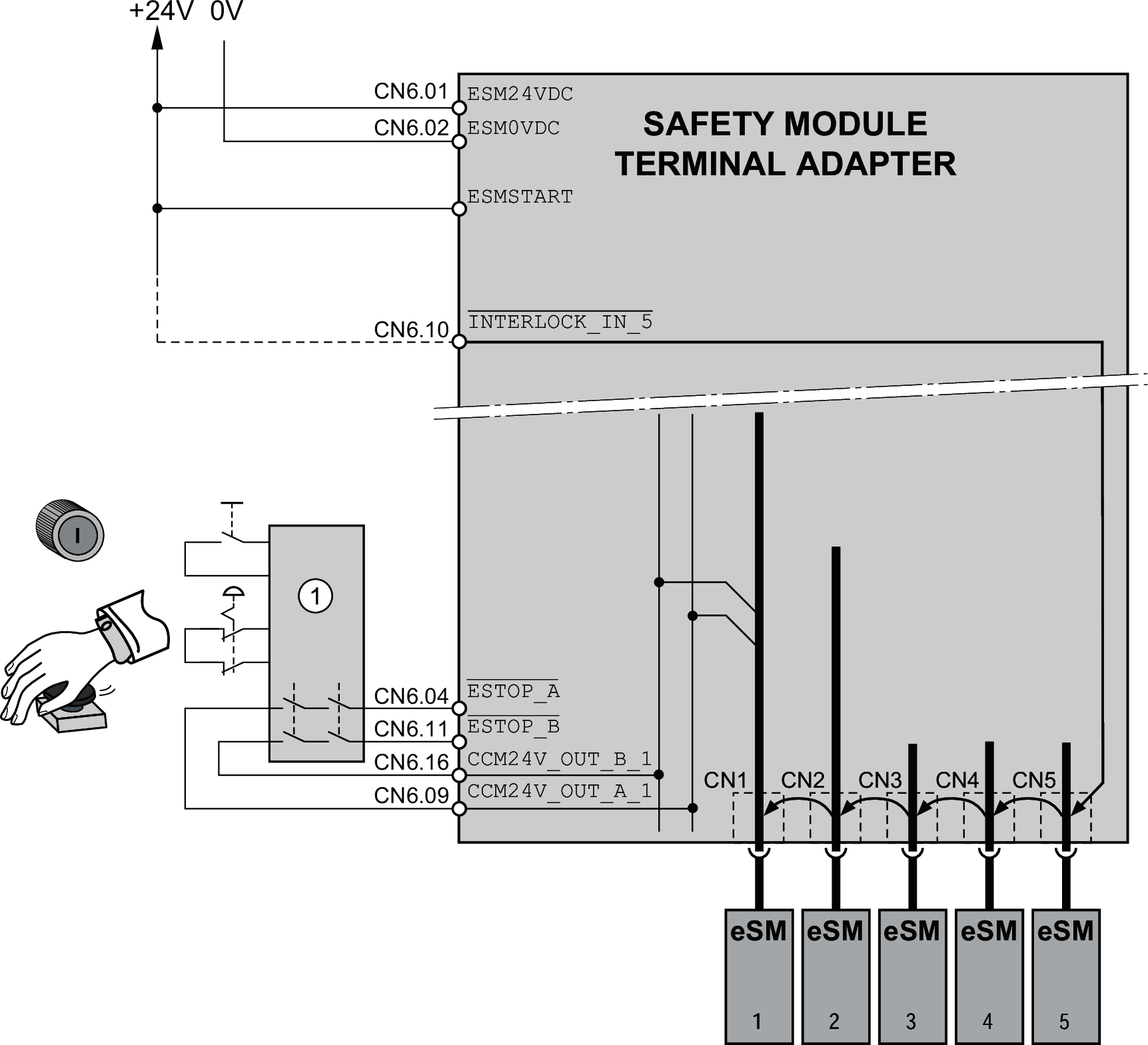

Arrêt d'urgence avec relais de sécurité externe (1) et démarrage automatique :

Nom du paramètre Menu IHM Dénomination IHM	Description	Unité Valeur minimale Réglage d'usine Valeur maximale	Type de données R/W Persistant Expert	Adresse de paramètre via bus de terrain
eSM_BaseSetting	Réglages de base eSM. None : Aucune fonction Auto Start : Démarrage automatique (ESMSTART) Ignore GUARD_ACK : GUARD_ACK inactif Ignore /INTERLOCK_IN : Chaîne INTERLOCK inactive Type : Décimal non signé - 2 octets Accès en écriture via Sercos : CP2, CP3, CP4 Une modification de ce réglage n'est possible que lorsque l'étage de puissance est désactivé.	- - - -	UINT16 R/W per. -	-
