MC_ReadDigitalOutput

Description fonctionnelle

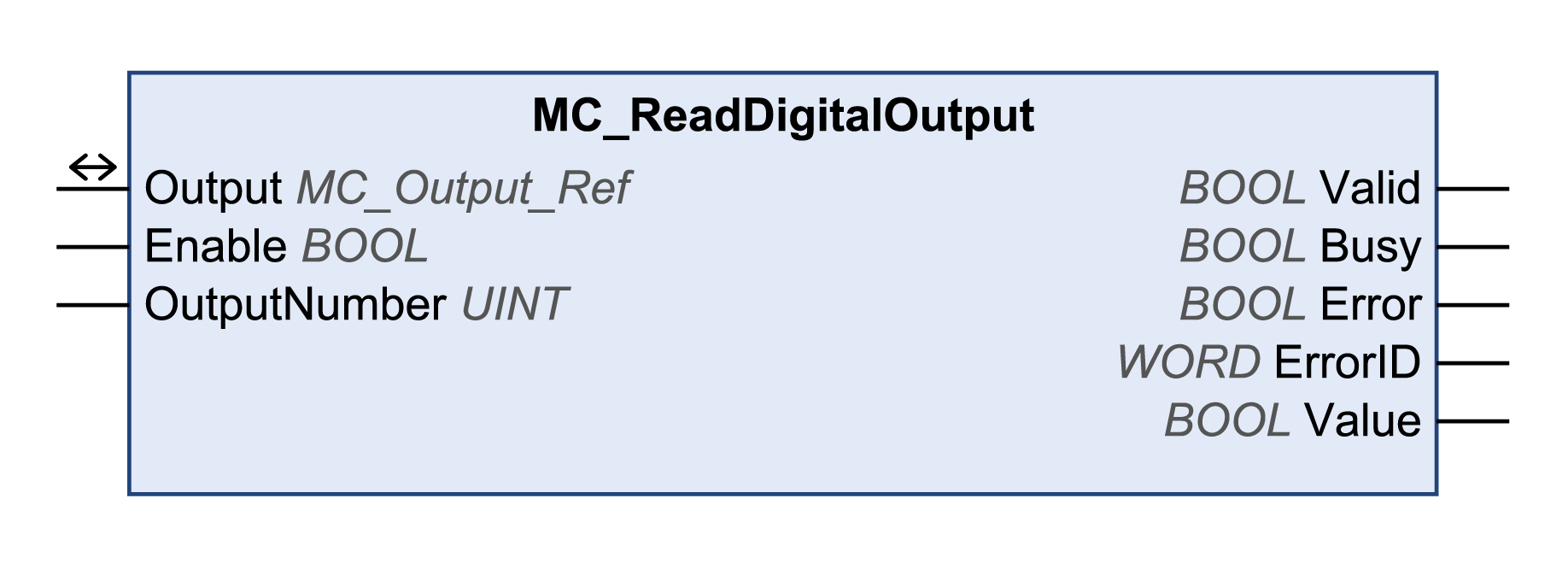

Ce bloc fonction lit l'état d'une sortie numérique.

Nom de la bibliothèque : GMC Independent PLCopen MC

Espace de noms : GIPLC

Entrée	Type de données	Description
Enable	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. L'entrée Enable démarre ou arrête l'exécution d'un bloc fonction. FALSE : l'exécution du bloc fonction s'arrête. Les sorties Valid, Busy et Error sont réglées sur FALSE. TRUE : le bloc fonction est en cours d'exécution. Le bloc fonction continue son exécution tant que l'entrée Enable est associée à la valeur TRUE.
OutputNumber	UINT	Valeur par défaut : 1 ATV320 : Plage de valeurs : 1 à 3 1: Relay1 2: Relay2 3: LO1 ATV340/ATV6••/ATV9•• : Plage de valeurs : 1 à 10 1: Relay1 2: Relay2 3: Relay3 4: Relay4 (avec carte d'extension) 5: Relay5 (avec carte d'extension) 6: Relay6 (avec carte d'extension) 7: DQ1 (ATV340 et ATV9•• uniquement) 8: DQ2 (ATV340 uniquement) 9: DQ11 (avec carte d'extension) 10: DQ12 (avec carte d'extension) LXM32A/LXM32ICAN : Plage de valeurs : 1 à 2 1: DQ0 2: DQ1 LXM32M : Plage de valeurs : 1 à 5 1: DQ0 2: DQ1 3: DQ2 4: DQ10 (avec module IOM1) 5: DQ11 (avec module IOM1) SD328A : Plage de valeurs : 1 à 2 1: LO1_OUT 2: LO2_OUT Variateurs intégrés Lexium ILA, ILE et ILS : Plage de valeurs : 1 à 4 1: LIO1 (EtherNet/IP, Modbus TCP), IO0 (CANopen) ... 4: LIO4 (EtherNet/IP, Modbus TCP), IO3 (CANopen)

Entrée

Type de données

Description

Enable

BOOL

Plage de valeurs : FALSE, TRUE.

Valeur par défaut : FALSE.

L'entrée Enable démarre ou arrête l'exécution d'un bloc fonction.

FALSE : l'exécution du bloc fonction s'arrête. Les sorties Valid, Busy et Error sont réglées sur FALSE.
TRUE : le bloc fonction est en cours d'exécution. Le bloc fonction continue son exécution tant que l'entrée Enable est associée à la valeur TRUE.

OutputNumber

UINT

Valeur par défaut : 1

ATV320 :

Plage de valeurs : 1 à 3

ATV340/ATV6••/ATV9•• :

Plage de valeurs : 1 à 10

LXM32A/LXM32ICAN :

Plage de valeurs : 1 à 2

LXM32M :

Plage de valeurs : 1 à 5

SD328A :

Plage de valeurs : 1 à 2

Variateurs intégrés Lexium ILA, ILE et ILS :

Plage de valeurs : 1 à 4

Sortie	Type de données	Description
Valid	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : l'exécution n'a pas encore commencé ou une erreur a été détectée. Les valeurs des sorties ne sont pas valides. TRUE : l'exécution a abouti sans erreur détectée. Les valeurs des sorties sont valides et leur traitement peut se poursuivre.
Busy	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : le bloc fonction n'est pas exécuté. TRUE : le bloc fonction est en cours d'exécution.
Error	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : le bloc fonction est en cours d'exécution et aucune erreur n'a été détectée. TRUE : une erreur a été détectée pendant l'exécution du bloc fonction.
ErrorID	WORD	Renvoie la valeur d'un code de diagnostic. Reportez-vous au chapitre Codes de diagnostic de la bibliothèque. Si la valeur est égale à 0 et si la sortie Error de ce bloc fonction est définie sur TRUE, le code de diagnostic peut être lu via la sortie AxisErrorID du bloc fonction MC_ReadAxisError.
Value	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : Le niveau à l'entrée sélectionnée est 0 V. TRUE : Le niveau à l'entrée sélectionnée est 24 V.

Entrée/sortie	Type de données		Description
Output	MC_Output_Ref		Output est un type de données spécial pour les sorties numériques et analogiques (le cas échéant). Le type de données correspond à la référence d'axe à partir de la configuration de l'équipement (instance) auquel appartiennent les sorties (identique à Axis). Dans le cas de blocs fonction fournis pour l'écriture et la lecture des entrées numériques, Output remplace la sortie Axis.
