DANGER

RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ECLAIR D'ARC

oMettez hors tension tous les équipements, y compris les périphériques connectés, avant de retirer des caches de protection ou des trappes d'accès, et avant d'installer ou de retirer des accessoires, du matériel, des câbles ou des fils.

oPlacez une étiquette "Ne pas allumer" ou un avertissement équivalent sur tous les commutateurs électriques et les verrouillez-les en position hors tension.

oAttendez 15 minutes pour permettre l'élimination de l'énergie résiduelle des condensateurs de bus CC.

oMesurez la tension sur le bus CC à l'aide d'un détecteur correctement calibré et vérifiez que la tension est inférieure à 42,4 VCC.

oNe partez pas du principe que le bus CC est hors tension lorsque le voyant LED correspondant est éteint.

oBloquez le chariot pour empêcher la rotation avant d'effectuer des travaux sur le système d'entraînement.

oNe créez pas de court-circuit à travers les bornes ou les condensateurs du bus CC.

oRéinstallez et fixez tous les caches de protection, accessoires, matériels, câbles et fils et vérifiez que l'appareil est bien relié à la terre avant de le remettre sous tension.

oUtilisez uniquement la tension indiquée pour faire fonctionner cet équipement et les produits associés.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVERTISSEMENT

MOUVEMENTS NON INTENTIONNELS DUS AU DEMONTAGE

Fixez les parties mobiles de l'ensemble axe monté en position verticale ou inclinée de façon à éviter les mouvements inattendus.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

1

Retirez ou soutenez la charge utile et le chariot si l'axe est incliné ou monté verticalement.

1

Retirez les câbles du moteur (1).

2

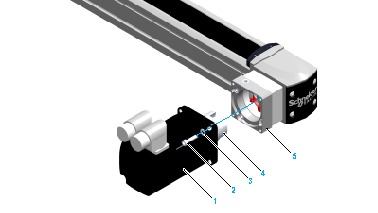

Faites le nécessaire pour empêcher la chute du moteur et retirez les quatre vis (2) et les rondelles (3) au moyen desquelles le moteur est fixé à la plaque d'adaptation moteur (5).

3

Retirez délicatement le moteur et le moyeu de serrage (4) de la plaque d'adaptation moteur.

NOTE : La force à appliquer peut atteindre 450 N (101.16 lbf).

4

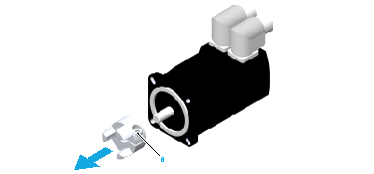

Desserrez la vis (6) du moyeu de serrage et retirez délicatement ce dernier du moteur.

5

Montez le nouveau moteur comme indiqué dans la section Montage d'un moteur et d'un réducteur.

NOTE : Si les dimensions d'arbre du nouveau moteur sont différentes de celles du moteur précédent, utilisez un moyeu de serrage approprié. Pour plus d'informations sur les moyeux de serrage appropriés, reportez-vous à la section Equipements et accessoires de rechange.

1

Si un moteur est monté sur le réducteur, retirez-le. Pour plus d'informations sur l'extraction du moteur, reportez-vous à la documentation du réducteur correspondant.

2

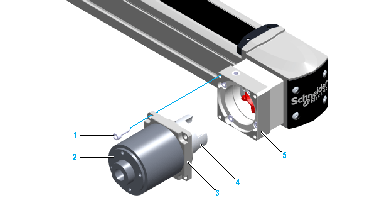

Faites le nécessaire pour empêcher la chute du réducteur (2) et retirez les quatre vis (1) au moyen desquelles la plaque d'adaptation (3) est montée sur la plaque d'daptation moteur (5).

3

Retirez délicatement de la plaque d'adaptation moteur tout l'ensemble comprenant la plaque d'adaptation réducteur, le réducteur et le moyeu de serrage (4).

NOTE : La force à appliquer peut atteindre 450 N (101.16 lbf).

4

Desserrez la vis (6) du moyeu de serrage et retirez délicatement ce dernier du réducteur.

5

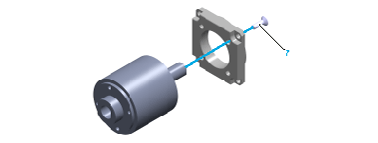

Si le nouveau réducteur n'est pas équipé de son propre adaptateur, retirez les quatre vis (7) de la plaque d'adaptation, puis la plaque d'adaptation elle-même.

6

Montez le nouveau réducteur comme indiqué dans la section Montage d'un moteur et d'un réducteur.

NOTE : Si les dimensions d'arbre du nouveau réducteur sont différentes de celles du réducteur précédent, utilisez un moyeu de serrage approprié. Pour plus d'informations sur les moyeux de serrage appropriés, reportez-vous à la section Equipements et accessoires de rechange.
