Modèle

–

Taraudage cylindrique M8 x 1

Type d'actionnement

–

Inductif

Approbations

–

CE

Connexion électrique (câble en polyuréthane avec connecteur M8)

mm (in)

100 (3.9)

Distance de détection nominale s_n (dans le cas de l'aluminium)

mm (in)

0,5 (0.0197)

Hystérésis

–

1 à 15 % de la distance de détection réelle

Degré de protection selon IEC 60529

–

IP67

Température de stockage

°C (°F)

-40…+85 (-40…+185)

Température d'exploitation

°C (°F)

-25…+70 (-13…+158)

Matériau du boîtier

–

Laiton nickelé

Matériau du câble

–

PUR, 3 x 0,12 mm²

Sortie de l'indicateur de fonction

–

LED jaune

Tension d'alimentation de l'indicateur de fonction

–

Pas

Tension d'alimentation (TBTP)

VCC

12…24 avec protection d'inversion de polarité

Tension d'alimentation (ondulation résiduelle incluse)

VCC

10…36

Courant de commutation (protection contre les surcharges et les courts-circuits)

mA

< 200

Chute de tension, sortie conductrice

V

< 2

Courant sans charge

mA

< 10

Fréquence de commutation maximum

Hz

5 000

Temps d'allumage

ms

< 0,1

Temps d'extinction

ms

< 0,1

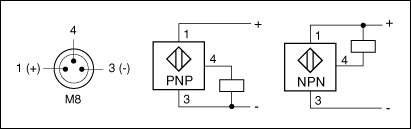

1

Tension d'alimentation TBTP (+)

BN (marron)

3

Tension d'alimentation TBTP (-)

BU (bleu)

4

Sortie

BK (noir)
