La fonction HSC peut exécuter le comptage rapide des impulsions des capteurs, codeurs, interrupteurs, etc., qui sont connectés aux entrées rapides dédiées.
Il existe 2 types de compteurs rapides HSC :
oType Simple : compteur à entrée unique.
oType Principal : compteur qui utilise jusqu'à 4 entrées (2 entrées rapides et 2 entrées standard) et 2 sorties réflexes.
Accès à la fenêtre de configuration HSC
|
Etape |
Description |
|---|---|
|
1 |
Dans l'arborescence des Equipements, double-cliquez sur HMISCUxx5 > Fonctions intégrées > HSC. Résultat : la fenêtre Configuration HSC s'affiche. |

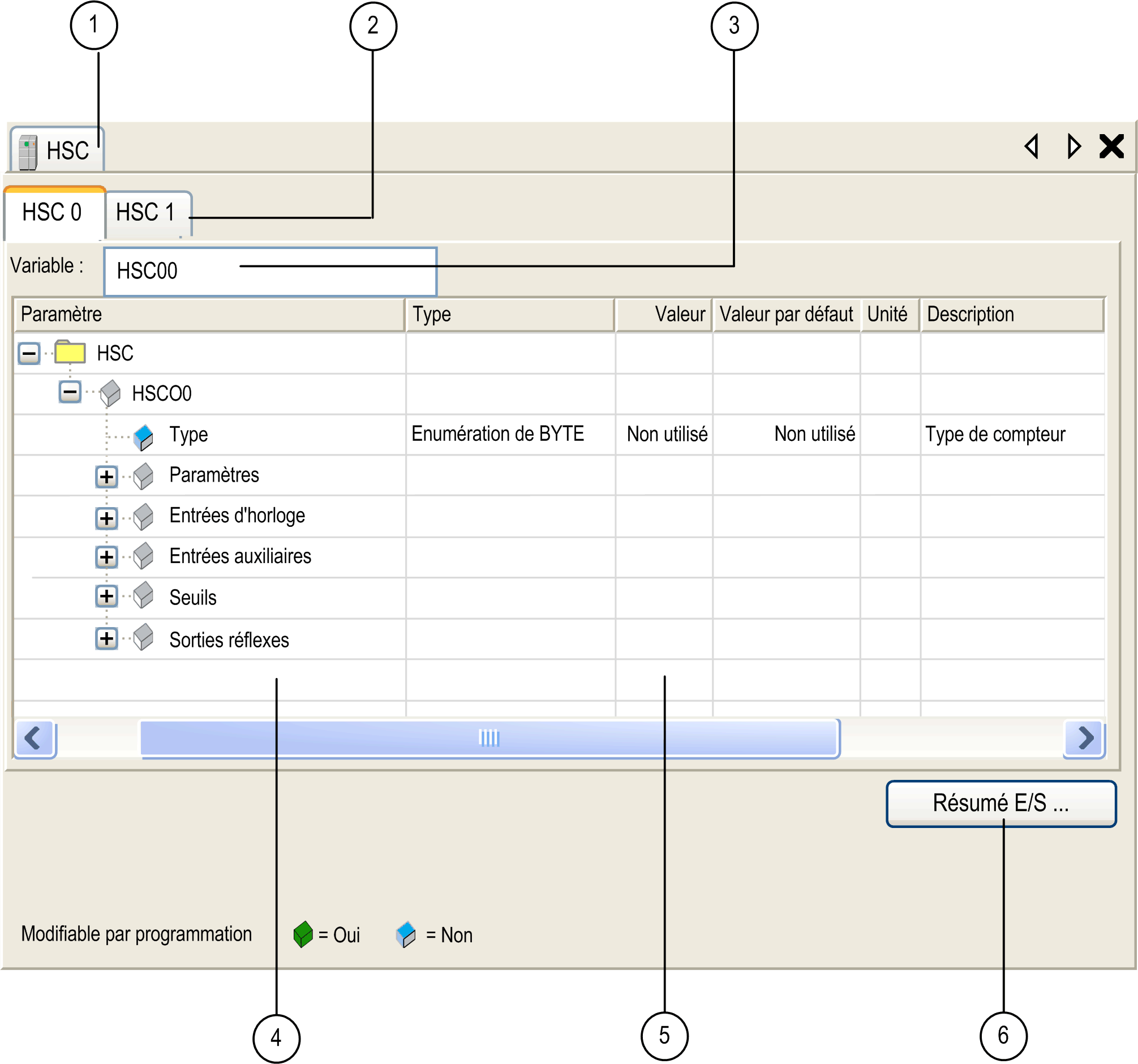

Cette figure représente un exemple de fenêtre de configuration permettant de configurer le compteur rapide HSC :
Le tableau suivant décrit les zones de la fenêtre de configuration HSC :
|
Numéro |
Action |
|---|---|
|
1 |
Si nécessaire, sélectionnez l'onglet HSC pour accéder aux fenêtres de configuration HSC. |
|
2 |
Sélectionnez un onglet HSC • spécifique pour accéder à la voie HSC à configurer. |
|
3 |
Choisissez le type de HSC (Simple ou Principal) que vous souhaitez. Ici vous pouvez définir le nom de la variable globale représentant l'instance de voie. La valeur par défaut de HSC 0 est HSC00 et celle de HSC 1 est HSC01. |
|
4 |
Pour configurer un paramètre, cliquez sur le signe plus correspondant. |
|
5 |
Fenêtre de configuration où les paramètres HSC sont définis en fonction du mode utilisé. |
|
6 |
Quand vous cliquez sur le bouton Résumé E/S, la fenêtre Résumé E/S apparaît. Elle vous permet de vérifier le mappage des E/S physiques configurées. |
Pour obtenir des informations détaillées sur les paramètres de configuration, consultez le tableau de sélection du compteur rapide HSC de HMI SCU.
