Pile d’appels
Présentation
La commande ouvre la vue . Lorsque vous parcourez un programme en mode en ligne, cette vue indique la position de l'étape actuellement atteinte, avec son chemin d'appel complet.
La vue affiche le nom de l' actuellement concernée, ainsi que le nom de la contrôlant l'instance atteinte, en dessous de la barre de titre.
La pile d'appels s'affiche sous la forme d'une liste de positions, chacune étant décrite par un nom de , un et, dans le cas d'instances, d'un . Selon l'éditeur utilisé, l'emplacement est indiqué par les numéros de ligne et de colonne (éditeur de texte) ou par les numéros de réseau ou d'élément (éditeurs graphiques).
La première ligne de cette liste, indiquée par une flèche de couleur jaune, décrit la position de l'étape actuelle. Si cette position se trouve dans un qui est appelé par un autre , la position de l'appel sera décrite à la ligne suivante. Si cette instance est de nouveau appelée par un autre , la position d'appel apparaît ensuite sur la troisième ligne, et ainsi de suite.
La vue est également disponible en mode hors ligne ou durant l'exécution en ligne normale. Dans ce cas, la position qui a été vue pour la dernière fois lors d'une session en ligne reste affichée, mais apparaît en caractères grisés.

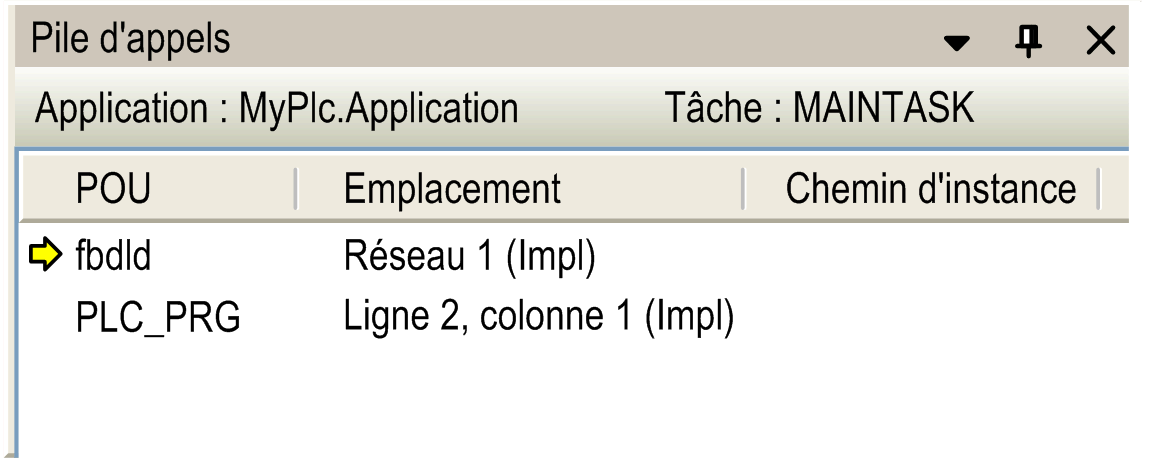

Vue , position actuelle fbdld, appelée par PLC_PRG
Contrairement à la vue , la vue fournit des informations sur les appels d'un POU même si l'application n'est pas encore compilée.
