Paramètres de communication en mode Simple

Présentation

L'onglet Paramètres de communication en mode Simple s'affiche lorsque le Mode simple a été sélectionné pour le paramètre Page Communication dans la boîte de dialogue Outils > Options > Editeur d'appareil. Il propose un affichage graphique qui permet de paramétrer la communication entre l'équipement et le système de programmation.

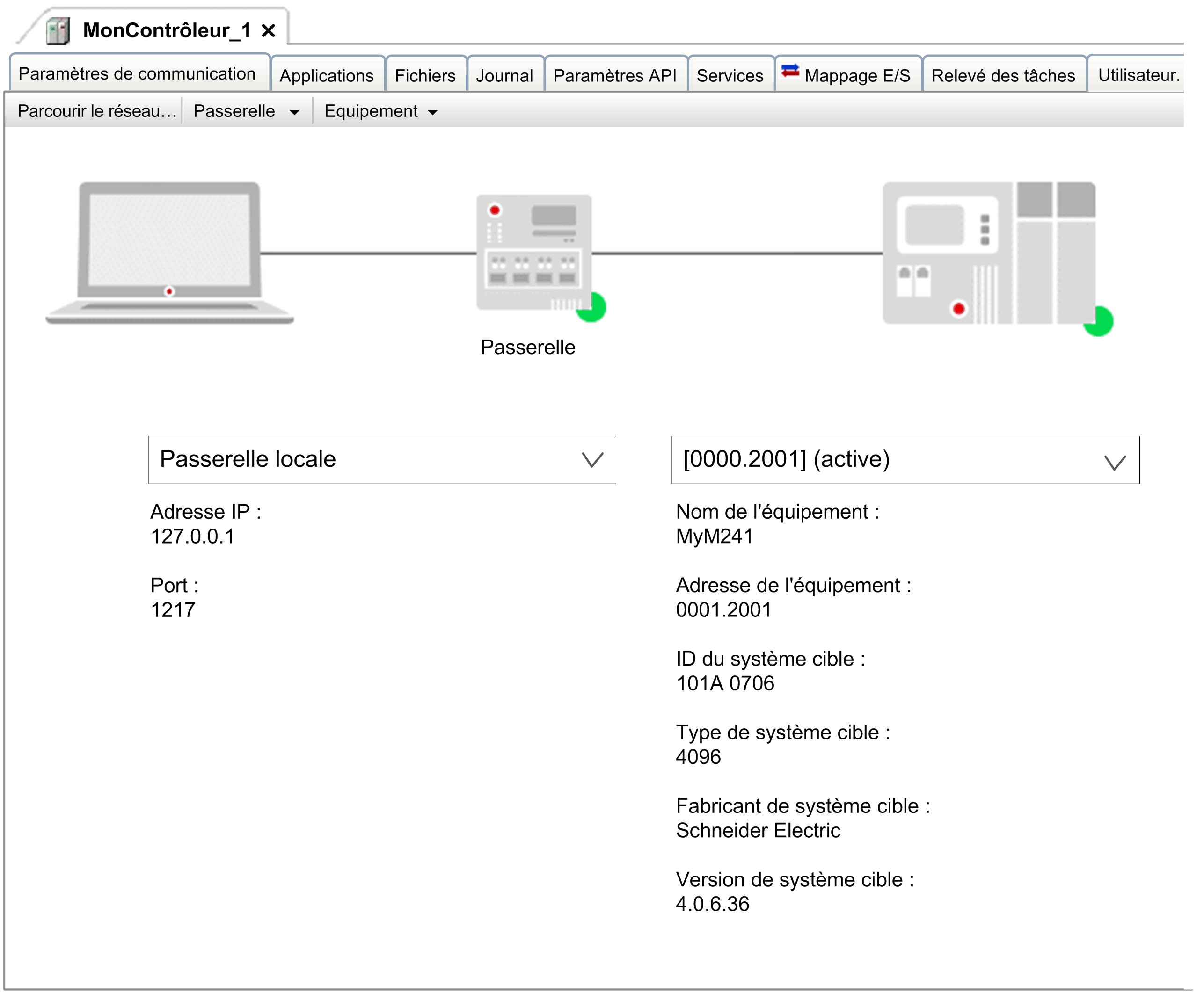

En mode Simple, l'onglet Paramètres de communication comporte une image illustrant l'équipement de programmation, la passerelle actuelle et l'équipement cible. L'état de la connexion est également précisé.

Sélectionnez une passerelle et un équipement cible dans les champs prévus à cet effet. Les entrées sélectionnables dans les listes dépendent des paramètres Gérer passerelles et Gérer les appareils favoris.

Vous pouvez indiquer l'équipement cible de différentes manières :

À l'aide de l'adresse IP (par exemple, 192.168.101.109)
À l'aide de l'adresse de l'équipement (par exemple, [056D])
À l'aide du nom de l'équipement (par exemple, MonEquipement)

NOTE : pour rechercher un équipement d'après son nom, il faut que les noms soient uniques au sein du réseau.

L'état de la communication est signalé par un point coloré en bas à droite du symbole de passerelle :

Couleur	Description
Rouge	Impossible d'établir la connexion.
Vert	La connexion est établie.
Noir	L'état de la connexion n'est pas défini.

NOTE : Certains protocoles de communication n'autorisent pas la vérification périodique de la passerelle. Dans ce cas, il est impossible d'afficher l'état.

Cliquez sur le point d'état de l'équipement cible pour rechercher cet équipement sur le réseau. La recherche ne doit pas avoir démarré sur la passerelle.

Description des éléments

Eléments de l'onglet Paramètres de communication en mode Simple :

Elément		Description
Parcourir le réseau... bouton		Permet d'ouvrir la boîte de dialogue Sélectionner l'équipement répertoriant les passerelles configurées et leurs équipements associés.
Liste Passerelle		–
	Ajouter une passerelle…	Ouvre la boîte de dialogue Passerelle qui permet d'ajouter une nouvelle passerelle.
	Gérer passerelles…	Permet d'ouvrir la boîte de dialogue Gérer passerelles présentant l'ensemble des passerelles, et depuis laquelle vous pouvez ajouter ou supprimer des passerelles. Il est possible de modifier l'ordre des entrées à l'aide des boutons.
	Configurer passerelle locale…	Ouvre la boîte de dialogue Configuration de la passerelle. Elle vous permet de configurer le pilote du bloc de la passerelle locale.
Liste Équipement		–
	Ajouter l'appareil actuel aux appareils favoris	Permet d'ajouter l'équipement défini à la liste des équipements favoris.
	Gérer les appareils favoris…	Permet d'ouvrir une boîte de dialogue répertoriant les équipements favoris, et depuis laquelle vous pouvez ajouter ou supprimer des équipements, ou encore modifier leur ordre. L'équipement par défaut figure en premier dans la liste.
	Renommer l'appareil actif...	Permet d'ouvrir une boîte de dialogue depuis laquelle vous pouvez renommer l'équipement.
	Faire clignoter appareil actif	Le contrôleur connecté clignote pendant l'établissement de la connexion.
	Exécuter le service d'écho	EcoStruxure Machine Expert met en œuvre le service Echo qui est similaire à l'outil Ping. Pour vérifier la qualité de la connexion au réseau, EcoStruxure Machine Expert envoie cinq paquets de données Echo au contrôleur. Le volume de données utilisateur ajoutées consécutivement à ces paquets dépend de la taille du tampon de communication du contrôleur. Un message indique le retard d'aller-retour moyen et le volume de données utilisateur renvoyées par la connexion.
	Enregistrer les paramètres de communication au sein du projet	Si cette option est activée, EcoStruxure Machine Expert peut restaurer automatiquement les paramètres de communication, même si vous vous apprêtez à ouvrir le projet sur un autre ordinateur. NOTE : Si vous utilisez le projet sur un autre ordinateur, vous devez réinitialiser le chemin actif. Sinon, les paramètres sont enregistrés dans les options locales de EcoStruxure Machine Expert sur votre ordinateur. Si vous souhaitez utiliser le projet sur un autre ordinateur, vous devez reconfigurer ces paramètres. NOTE : Si vous utilisez CODESYS SVN, n'oubliez pas de désactiver cette option pour ne pas bloquer l'objet d'appareil.
	Mode en ligne confirmé	Si cette option est activée, EcoStruxure Machine Expert demande confirmation à l'utilisateur chaque fois qu'une des commandes en ligne suivantes doit être exécutée : Forcer les valeurs, Écrire les valeurs, Téléchargement multiple, Désactiver la liste de forçage, Cycle par cycle, Démarrer, Arrêter.
	Limiter la recherche dans le réseau à l'ID d'appareil cible	Si cette option est activée, la liste se limite aux équipements associés au même ID cible que l'équipement configuré dans le projet.
	Communication cryptée	Si cette option est activée, la communication avec ce contrôleur est cryptée. Un certificat est nécessaire pour se connecter au contrôleur. Si le certificat n'est pas disponible, un message d'erreur demande d'afficher et d'installer le certificat. Cette option n'est pas disponible si l'option Niveau de sécurité > Forcer la communication cryptée est sélectionnée dans l'éditeur Ecran Security.
	Modifier la stratégie de communication	Ouvre la boîte de dialogue Modifier la stratégie de communication pour modifier les paramètres du contrôleur concernant le cryptage de la communication.
	Change Runtime Password Policy	Ouvre la boîte de dialogue Change Runtime Password Policy qui permet de modifier les paramètres du contrôleur concernant la stratégie de mot de passe utilisée.

Boîte de dialogue Modifier la stratégie de communication

Si vous sélectionnez une nouvelle stratégie de communication dans la boîte de dialogue Modifier la stratégie de communication, la configuration sur le contrôleur est modifiée :

Elément	Description
Communication
Politique actuelle	Affiche la stratégie sélectionnée pour le cryptage de la communication.
Nouvelle politique	Affiche la liste dans laquelle sélectionner la nouvelle stratégie de cryptage : Pas de cryptage. Le contrôleur ne prend pas en charge la communication cryptée. Cryptage optionnel : Le contrôleur prend en charge la communication cryptée et non cryptée. Cryptage forcé : Le contrôleur prend uniquement en charge la communication cryptée.
Gestion des utilisateurs d'équipements
Politique actuelle	Affiche la stratégie sélectionnée pour la gestion des utilisateurs.
Nouvelle politique	Affiche la liste dans laquelle sélectionner la nouvelle stratégie de gestion des utilisateurs : Gestion des utilisateurs optionnelle : La gestion des utilisateurs sur l'appareil est désactivée ou peut être désactivée manuellement. Gestion des utilisateurs forcée : La gestion des utilisateurs sur l'appareil est activée et ne peut pas être désactivée manuellement.

Boîte de dialogue Change Runtime Password Policy

Si vous sélectionnez une nouvelle stratégie de mot de passe dans la boîte de dialogue Modifier la stratégie de communication, la configuration sur le contrôleur est modifiée :

Elément		Description
Stratégie de mot de passe active		Si cette option est sélectionnée, une stratégie de mot de passe est active pour les mots de passe des comptes utilisateur définis dans la gestion des utilisateurs de l'équipement.
Zone Paramètres de mot de passe
	Longueur minimale	Définit la longueur minimale du mot de passe. Valeur par défaut : 8
	Nombre de caractères uniques	Définit le nombre de caractères uniques qu'un mot de passe doit contenir. Valeur par défaut : 4
	Lettre minuscule requise	Si cette option est activée, le mot de passe doit contenir au moins une lettre minuscule.
	Lettre majuscule requise	Si cette option est activée, le mot de passe doit contenir au moins une lettre majuscule.
	Chiffre requis	Si cette option est activée, le mot de passe doit contenir au moins un caractère numérique.
	Lettre spéciale requise	Si cette option est activée, le mot de passe doit contenir au moins un caractère spécial (tel que # ou !).
	Nom d'utilisateur interdit	Si cette option est activée, le mot de passe ne doit pas contenir l'identifiant de connexion de l’utilisateur connecté.
Verrouillage de connexion actif		Si cette option est activée, les utilisateurs sont bloqués après plusieurs tentatives de connexion infructueuses, conformément aux paramètres configurés dans la zone Paramètres de verrouillage de connexion.
Zone Paramètres de verrouillage de connexion
	Portée	Sélectionnez le type d'utilisateurs à prendre en compte dans le mécanisme de verrouillage : ADMINS (valeur par défaut) NON ADMIN TOUS
	Nombre maximal de tentatives	Sélectionnez le nombre maximal de tentatives de connexion infructueuses après lequel les comptes utilisateur sont verrouillés pendant la durée définie par Timeout [s]. Valeur par défaut : 5
	Timeout [s]	Sélectionnez la durée (en secondes) pendant laquelle le compte utilisateur est verrouillé après un certain nombre de tentatives de connexion infructueuses (Nombre maximal de tentatives). Valeur par défaut : 3600
