ReadTripCounters - Description fonctionnelle
Description fonctionnelle
Le bloc fonction ReadTripCounters renvoie les compteurs de déclenchements et réinitialise les compteurs de déclenchements de l’avatar sélectionné.

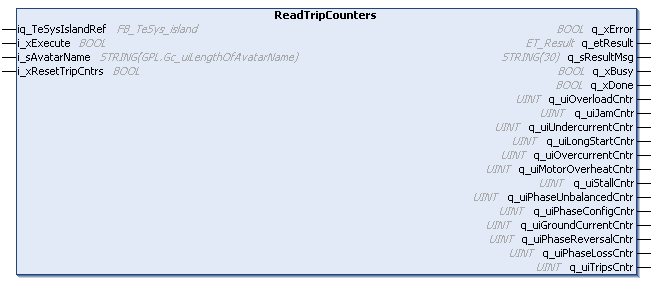

Interface
|
Entrée |
Type de données |
Description |
|---|---|---|
|
iq_TeSysIslandRef |
FB_TeSys_island |
Référence à l’équipement TeSys island. |
|
i_xExecute |
BOOL |
Sur un front montant de cette entrée, le bloc fonction lance l’exécution. Les sorties q_xDone, q_xError, q_etResult et q_etResultMsg sont réinitialisées avec le front descendant de l’entrée i_xExecute. Consultez la section Fonctionnement des blocs fonction avec l'entrée i_xExecute. |
|
i_sAvatarName |
STRING(GPL.Gc_uiLengthOfAvatarName) |
Référence à l’avatar défini dans la configuration TeSys island. |
|
i_xResetTripCntrs |
BOOL |
Si cette entrée est réglée sur TRUE, les compteurs de déclenchements sont réinitialisés. |
|
Sortie |
Type de données |
Description |
|---|---|---|
|
q_xError |
BOOL |
Si cette sortie est TRUE, une erreur a été détectée. Pour plus d'informations, reportez-vous à q_etResult et q_etResultMsg. |
|
q_etResult |
ET_Result |
Fournit des informations de diagnostic et d'état sous la forme d'une valeur numérique. |
|
q_sResultMsg |
STRING[30] |
Fournit des informations de diagnostic et d'état sous la forme d'un message textuel. |
|
q_xBusy |
BOOL |
Si cette sortie est TRUE, le bloc fonction est en cours d'exécution. |
|
q_xDone |
BOOL |
Si cette sortie est TRUE, l'exécution s'est effectuée correctement. |
|
q_uiOverloadCntr |
UINT |
Compteur de déclenchements liés à la protection contre les surcharges thermiques. |
|
q_uiJamCntr |
UINT |
Compteur de déclenchements liés à la protection contre les blocages. |
|
q_uiUndercurrentCntr |
UINT |
Compteur de déclenchements liés à la protection contre les sous-intensités. |
|
q_uiLongStartCntr |
UINT |
Compteur de déclenchements liés à la protection contre les démarrages longs. |
|
q_uiOvercurrentCntr |
UINT |
Compteur de déclenchements liés à la protection contre les surintensités. |
|
q_uiMotorOverheatCntr |
UINT |
Compteur d’événements de déclenchement de surchauffe du moteur. |
|
q_uiStallCntr |
UINT |
Compteur de déclenchements liés à la protection contre les arrêts. |
|
q_uiPhaseUnbalancedCntr |
UINT |
Compteur de déclenchements liés à la protection contre les déséquilibres de phase. |
|
q_uiPhaseConfigCntr |
UINT |
Compteur de déclenchements liés à la protection contre les configurations de phase. |
|
q_uiGroundCurrentCntr |
UINT |
Compteur de déclenchements liés à la protection contre le courant à la terre. |
|
q_uiPhaseReversalCntr |
UINT |
Compteur de déclenchements liés à la protection contre les inversions de phase. |
|
q_uiPhaseLossCntr |
UINT |
Compteur de déclenchements liés à la protection contre les pertes de phase. |
|
q_uiTripsCntr |
UINT |
Compteur de déclenchements liés aux protections. |
