Côté |

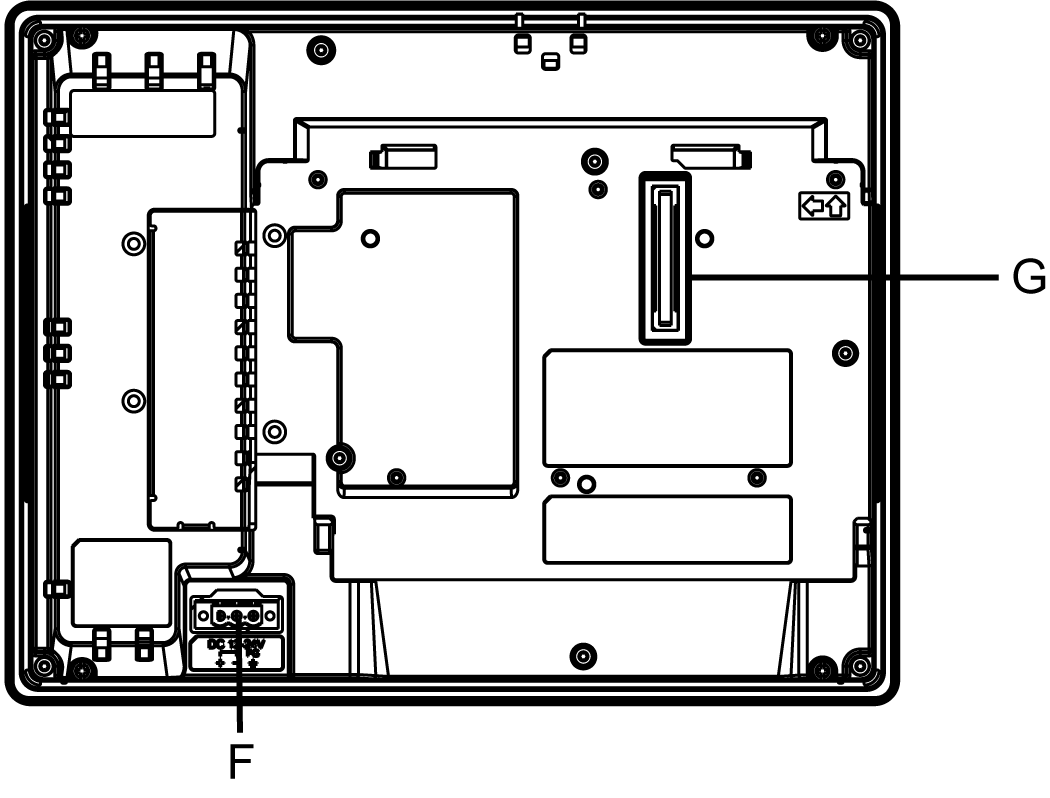

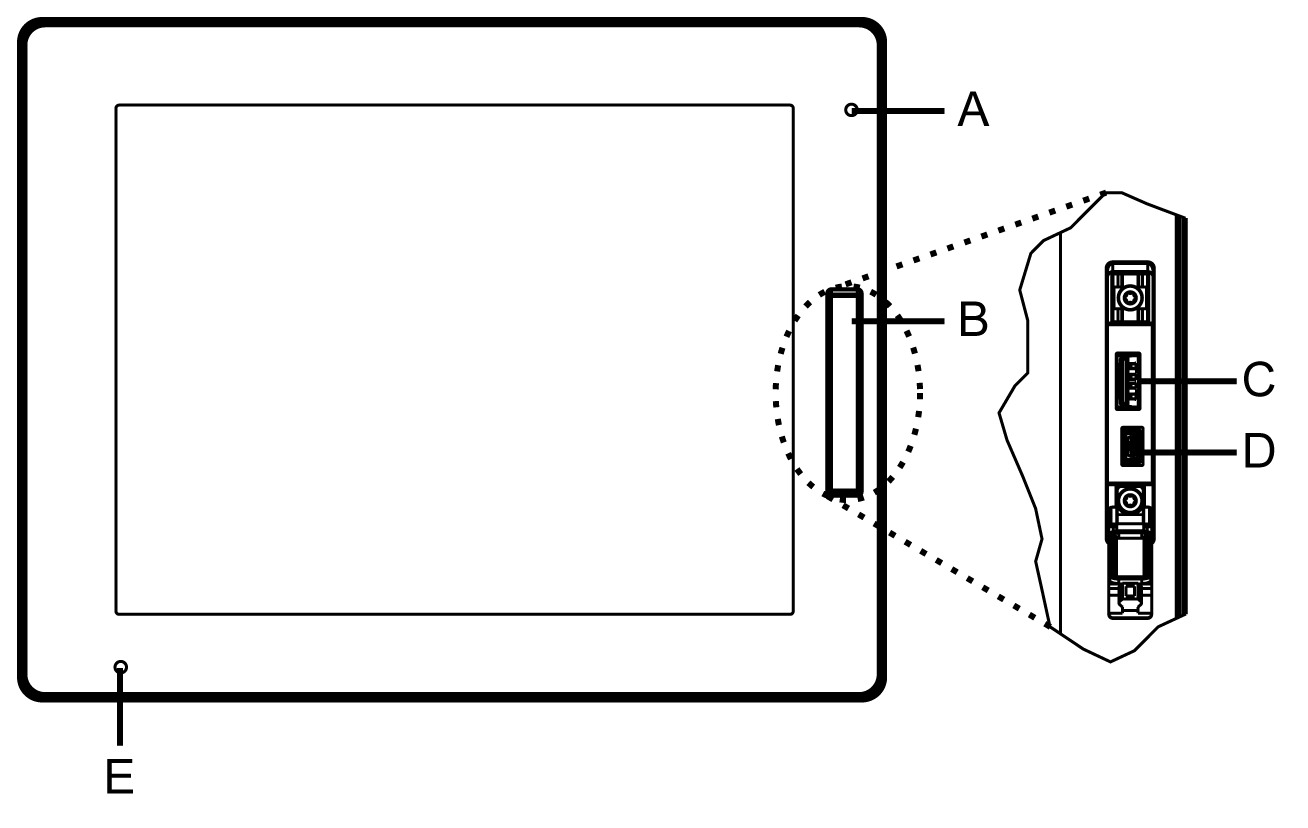

HMIDT542 |
|---|---|
|
Avant |
|
|
Arrière |
|
|
Pièce |
Nom |
Description |
|---|---|---|
|
A |
Capteur de luminosité |
Capteur de luminosité permettant de contrôler automatiquement la luminosité du rétroéclairage. |
|
B |
Capot USB avant |
L’interface USB (Type A) et l’interface USB (mini-B) se trouvent dans l’ouverture du capot USB avant. |
|
C |
Interface USB (Type A) |
Conforme USB 2,0 (Type A) x 1. Tension d’alimentation : 5 Vdc ±5% Courant maximum fourni : 500 mA Distance de transmission maximale : 5 m (16,4 ft) |
|
D |
Interface USB (mini-B) |
Conforme USB 2,0 (mini-B) x 1. Distance de transmission maximale : 5 m (16,4 ft) |
|
E |
Voyant d'état |
|
|
F |
Connecteur de la fiche d'alimentation |
- |
|
G |
Interface Box Module |
Interface qui connecte le Display Module et le Box Module. |
|
Côté |

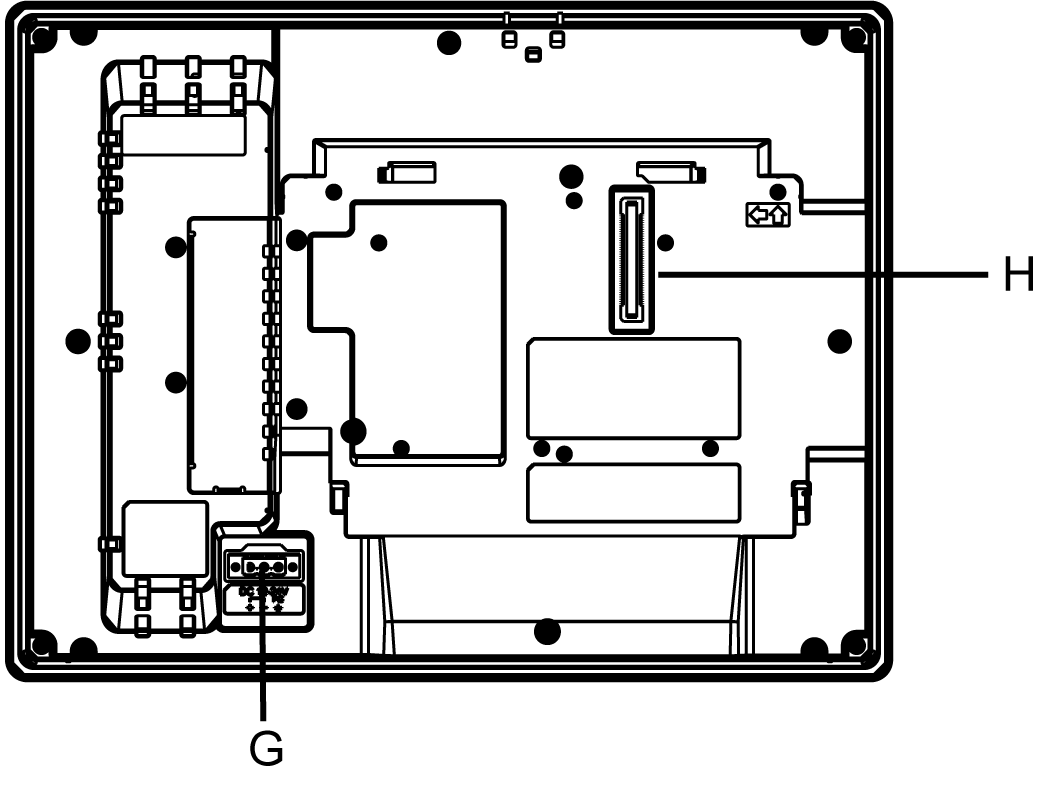

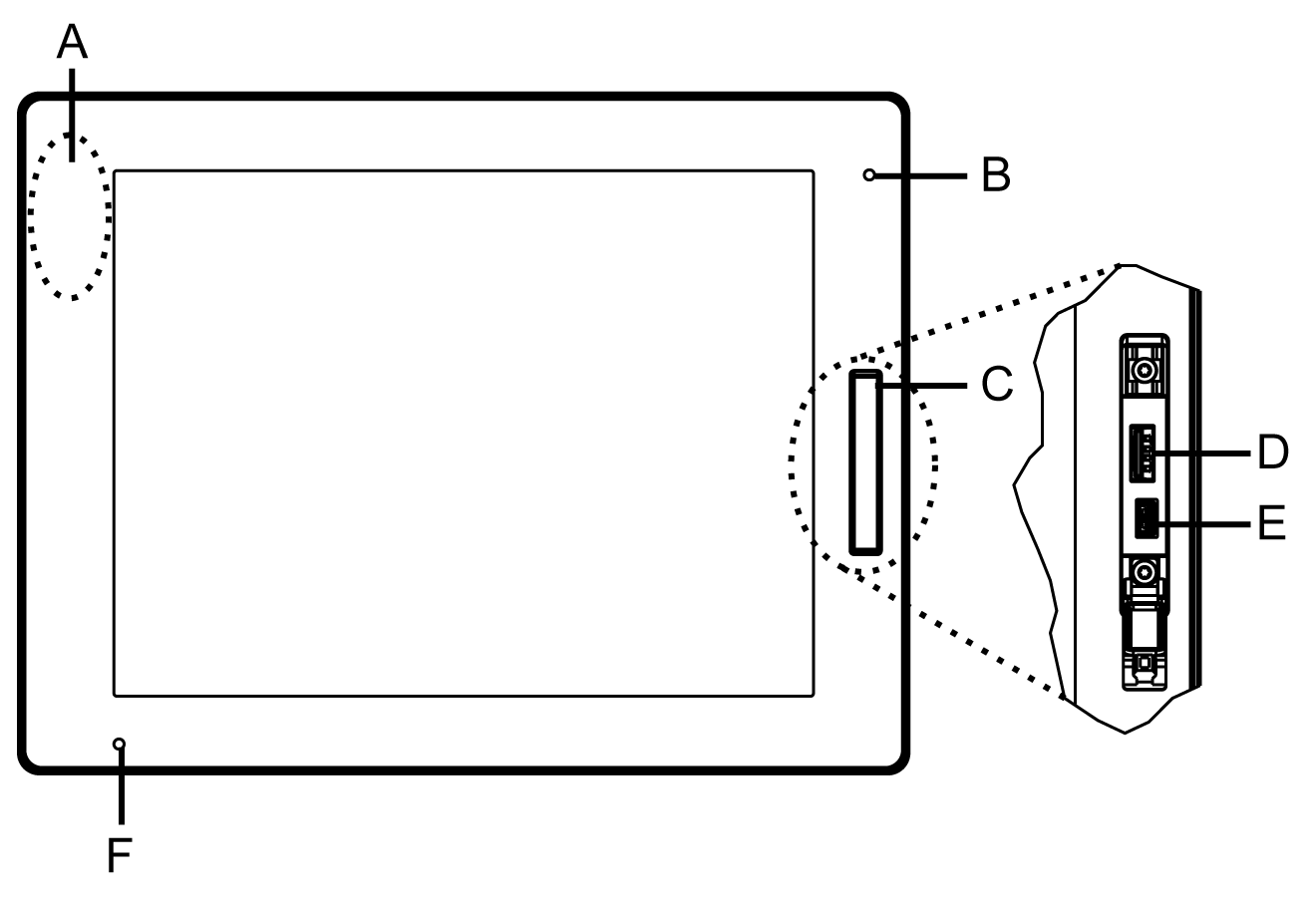

HMIDT642/HMIDT643 |
|---|---|
|
Avant |
|
|
Arrière |
|
|
Pièce |
Nom |
Description |
|---|---|---|
|
A |
Antenne RL sans fil |
Antenne intégrée pour le RL sans fil (uniquement pour HMIDT643) |
|
B |
Capteur de luminosité |
Capteur de luminosité permettant de contrôler automatiquement la luminosité du rétroéclairage. |
|
C |
Capot USB avant |
L'interface USB (Type A) et l'interface USB (mini-B) se trouvent dans l'ouverture du capot USB avant. |
|
D |
Interface USB (Type A) |
Conforme USB 2,0 (Type A) x 1. Tension d’alimentation : 5 Vdc ±5% Courant maximum fourni : 500 mA Distance de transmission maximale : 5 m (16,4 ft) |
|
E |
Interface USB (mini-B) |
Conforme USB 2,0 (mini-B) x 1. Distance de transmission maximale : 5 m (16,4 ft) |
|
F |
Voyant d'état |
|
|
G |
Connecteur de la fiche d'alimentation |
- |
|
H |
Interface Box Module |
Interface qui connecte le Display Module et le Box Module. |
|
Côté |

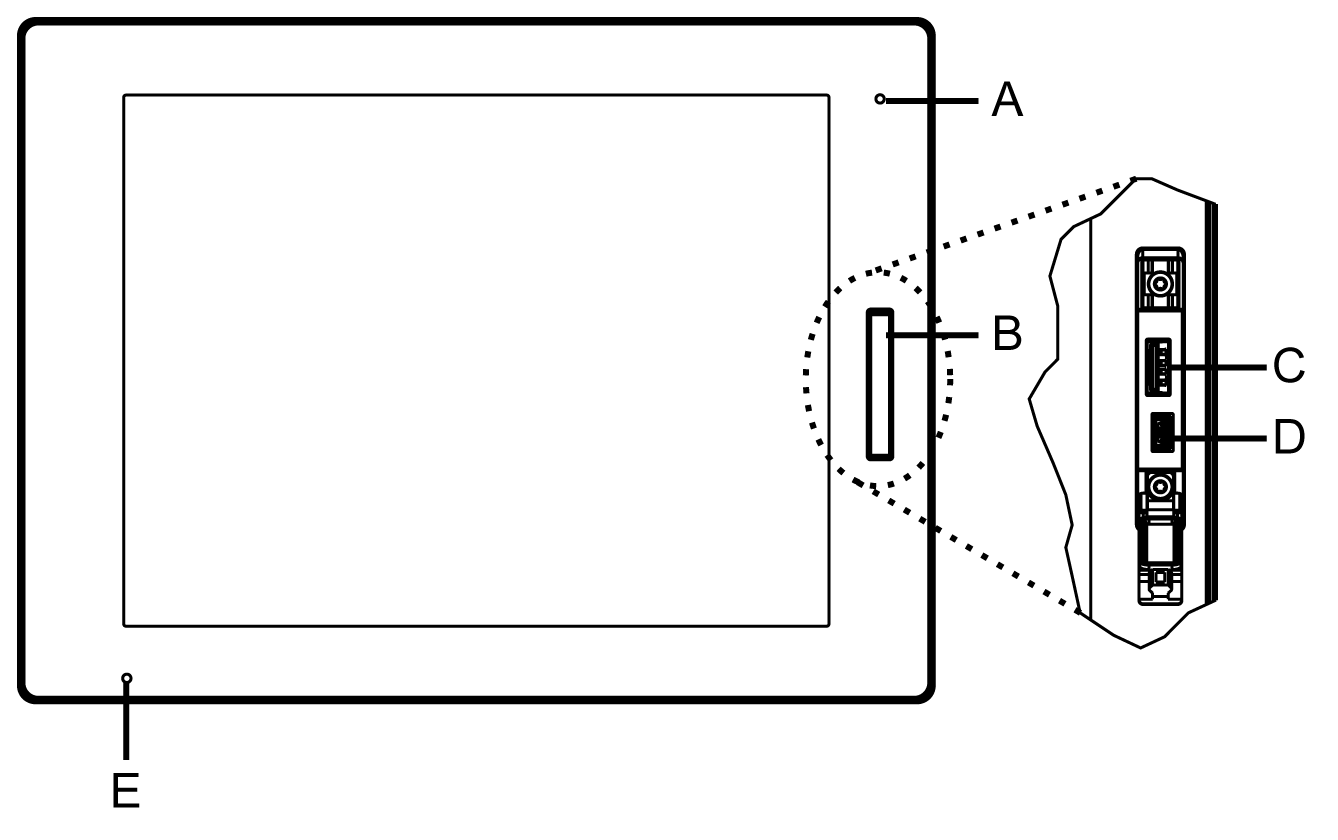

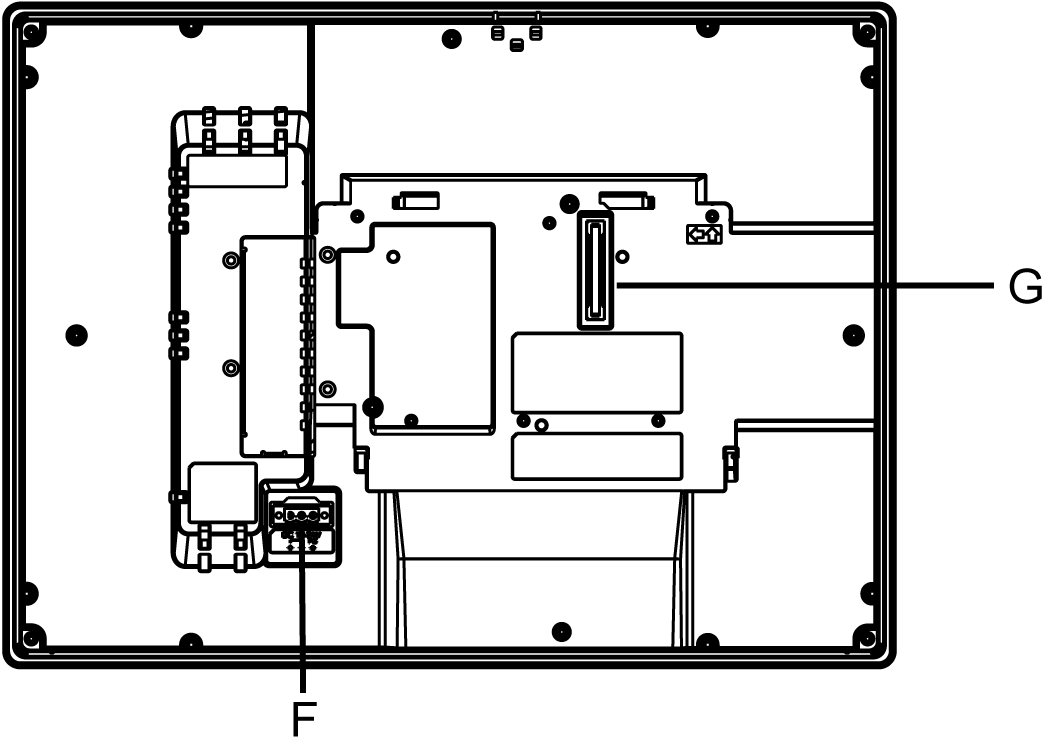

HMIDT732 |
|---|---|
|
Avant |
|
|
Arrière |
|
|
Pièce |
Nom |
Description |
|---|---|---|
|
A |
Capteur de luminosité |
Capteur de luminosité permettant de contrôler automatiquement la luminosité du rétroéclairage. |
|
B |
Capot USB avant |
L'interface USB (Type A) et l'interface USB (mini-B) se trouvent dans l'ouverture du capot USB avant. |
|
C |
Interface USB (Type A) |
Conforme USB 2,0 (Type A) x 1. Tension d’alimentation : 5 Vdc ±5 % Courant maximum fourni : 500 mA Distance de transmission maximale : 5 m (16,4 ft) |
|
D |
Interface USB (mini-B) |
Conforme USB 2,0 (mini-B) x 1. Distance de transmission maximale : 5 m (16,4 ft) |
|
E |
Voyant d'état |
|
|
F |
Connecteur de la fiche d'alimentation |
- |
|
G |
Interface Box Module |
Interface qui connecte le Display Module et le Box Module. |

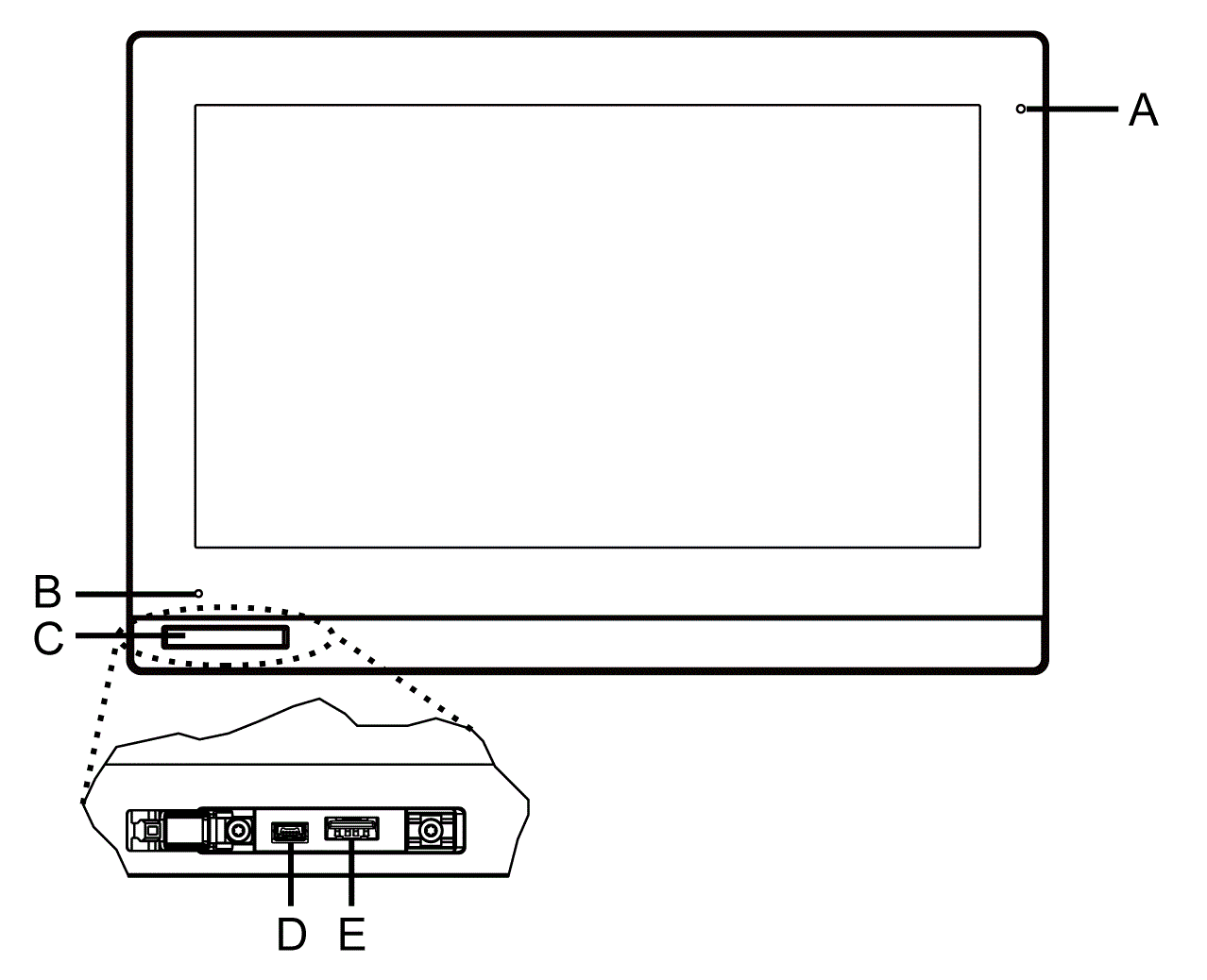

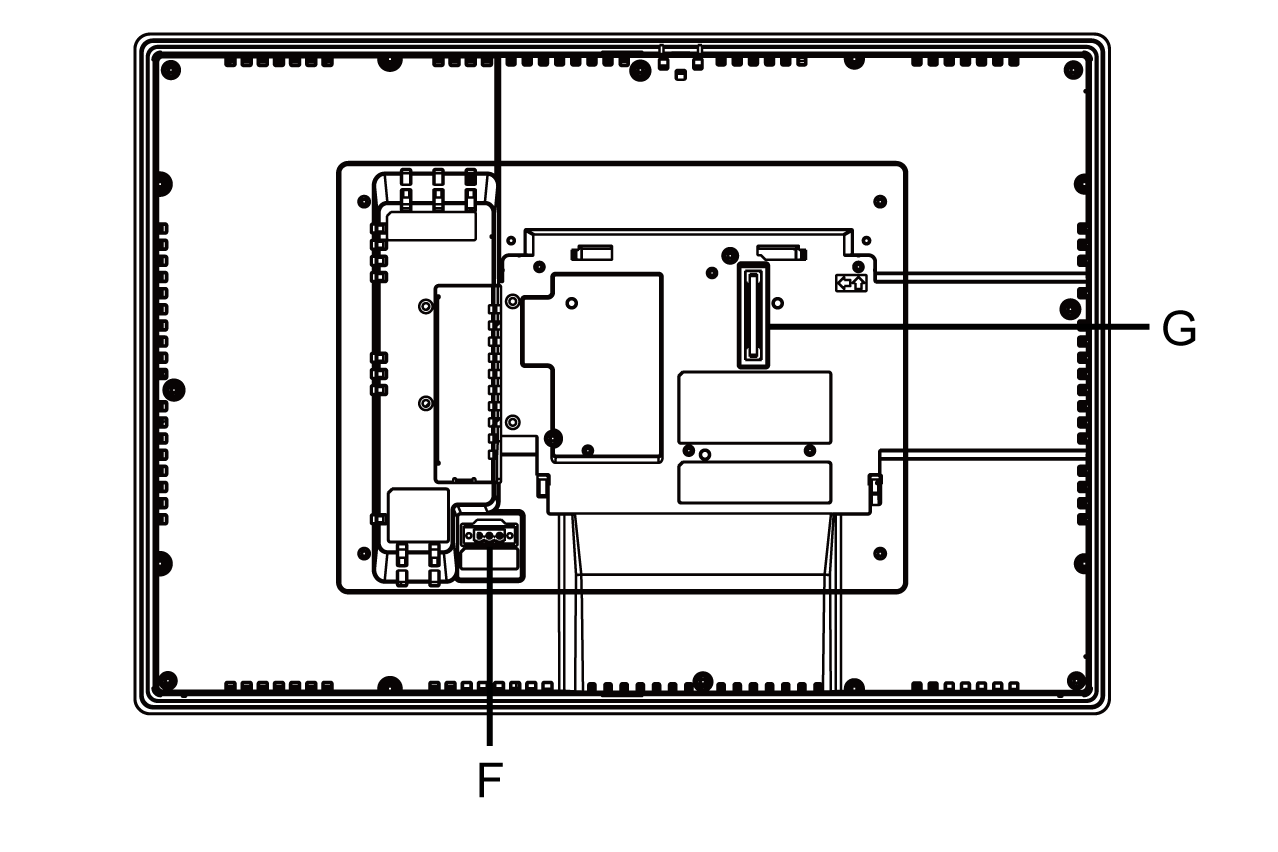

NOTE : Les figures ci-dessous illustrent l’équipement HMIDT952.
|
Côté |
HMIDT752/HMIDT952 |
|---|---|
|
Avant |
|
|
Arrière |
|
|
Pièce |
Nom |
Description |
|---|---|---|
|
A |
Capteur de luminosité |
Capteur de luminosité permettant de contrôler automatiquement la luminosité du rétroéclairage. |
|
B |
Voyant d’état |
|
|
C |
Capot USB avant |
L'interface USB (Type A) et l'interface USB (mini-B) se trouvent dans l'ouverture du capot USB avant. |
|
D |
Interface USB (mini-B) |
Conforme USB 2,0 (mini-B) x 1. Distance de transmission maximale : 5 m (16,4 ft) |
|
E |
Interface USB (Type A) |
Conforme USB 2,0 (Type A) x 1. Tension d’alimentation : 5 Vdc ±5 % Courant maximum fourni : 500 mA Distance de transmission maximale : 5 m (16,4 ft) |
|
F |
Connecteur de la fiche d'alimentation |
- |
|
G |
Interface Box Module |
Interface qui connecte le Display Module et le Box Module. |
