Données mécaniques et électriques pour le Lexium 62 Power Supply
Caractéristiques techniques : Lexium 62 Power Supply
|
Désignation |
Paramètre |
Valeur |
|
|---|---|---|---|
|
Référence |
LXM62PD84A11000 |
LXM62PD20A11000 |
|
|
Alimentation |
Tension d'alimentation nominale 3AC |
Minimum 380 VCA (-10 %) / Nominale 400 VCA / Maximum 480 VCA (+10 %) |
|
|
Minimum 208 VCA (-10 %) / Nominale 230 VCA / Maximum 360 VCA (+10 %) |
|||
|
Ajustez le paramètre MainsVoltageMode de l'alimentation en fonction de la tension d'alimentation nominale. |
|||
|
Tension d'alimentation nominale 1AC |
Minimum 208 VCA (- 10 %) / Nominale 230 VCA / Maximum 270 VCA (+ 10 %) |
||
|
Courant d'alimentation nominal |
Maximum 40 A |
Maximum 10 A |
|
|
Fréquence de l'alimentation |
47,5 à 63 Hz |
||
|
Alimentation de la commande |
Tension de contrôle |
24 VCC (-20 % à +25 %) |
|
|
Courant de contrôle Entrée de courant maximum Consommation de courant maximum |
- 50 A (aucune surcharge admissible) |
||
|
1,2 A |
|||
|
Circuit CC |
Tension bus CC |
270 à 700 VCC |
|
|
Capacité bus CC |
1,36 mF |
||
|
Surtension |
860 VCC |
||
|
Courant nominal (INc) |
21 A avec entrée 1AC |
10 A avec entrée 1AC |
|
|
42 A avec entrée 3AC |
10 A avec entrée 3AC |
||
|
Courant de crête 1 s (ISC) |
42 A avec entrée 1AC |
20 A avec entrée 1AC |
|
|
84 A avec entrée 3AC |
20 A avec entrée 3AC |
||
|
Puissance nominale |
22,1 kW à 3 VCA ~ 400 VCA |
5,2 kW à 3 VCA ~ 400 VCA |
|
|
26,6 kW à 3 VCA ~ 480 VCA |
6,2 kW à 3 VCA ~ 480 VCA |
||
|
Puissance de crête |
44,2 kW à 3 VCA ~ 400 VCA |
10,4 kW à 3 VCA ~ 400 VCA |
|
|
53,2 kW à 3 VCA ~ 480 VCA |
12,5 kW à 3 VCA ~ 480 VCA |
||
|
UBleeder ON |
830 VCC |
||
|
UBleeder OFF |
810 VCC |
||
|
Temps de déchargement du bus CC |
15 minutes maximum |
||
|
Résistance de freinage interne |
Valeur de résistance |
15 Ω |
|
|
Puissance continue |
400 W |
||
|
Puissance de crête |
46 kW |
||
|
Energie d'impulsion (service périodique, 120 s) |
4000 Ws (HW Rev. 01) 20000 Ws (HW Rev. 02) |
||
|
Interface |
Sercos |
Intégré |
|
|
Perte de puissance |
Alimentation électronique |
15 W |
|
|
Étage de puissance |
3 W/A (maximum 126 W à 42 A) |
||
|
Résistance de freinage (interne) |
400 W |
||
|
Sorties |
Sorties relais |
Relais Ready, jusqu'à 6 A (maximum) pendant 1 s à 150 VCA et 1,5 A (cont.) |
|
|
Relais Ready, jusqu'à 6 A (maximum) pendant 1 s à 48 VCC et 1,5 A (cont.) |
|||
|
Niveau d'interférence radio |
– |
C3 (C2 avec mesures de filtrage supplémentaires) |
|
|
Classe de protection |
Classe |
1 (IEC 61800-5-1) |
|
|
Prise en charge alimentation système de mise à la terre (CEI 60364-1) |
TN avec système wye mis à la terre |
Pris en charge |
|
|
TN avec neutre mis à la terre |
Non pris en charge |
||
|
Systèmes TT |
|||
|
Systèmes IT |
|||
|
Tension système (CEI 61800-5-1) |
- |
Maximum 300 VCA |
|
|
Catégorie de surtension |
– |
III (IEC 61800-5-1) |
|
|
Degré de protection du boîtier contre la pénétration de corps étrangers |
IP20 avec connecteurs enfichables |
IEC/EN 60721-3-3 |
|
|
Degré d'encrassement |
– |
2 (IEC 61800-5-1) |
|
|

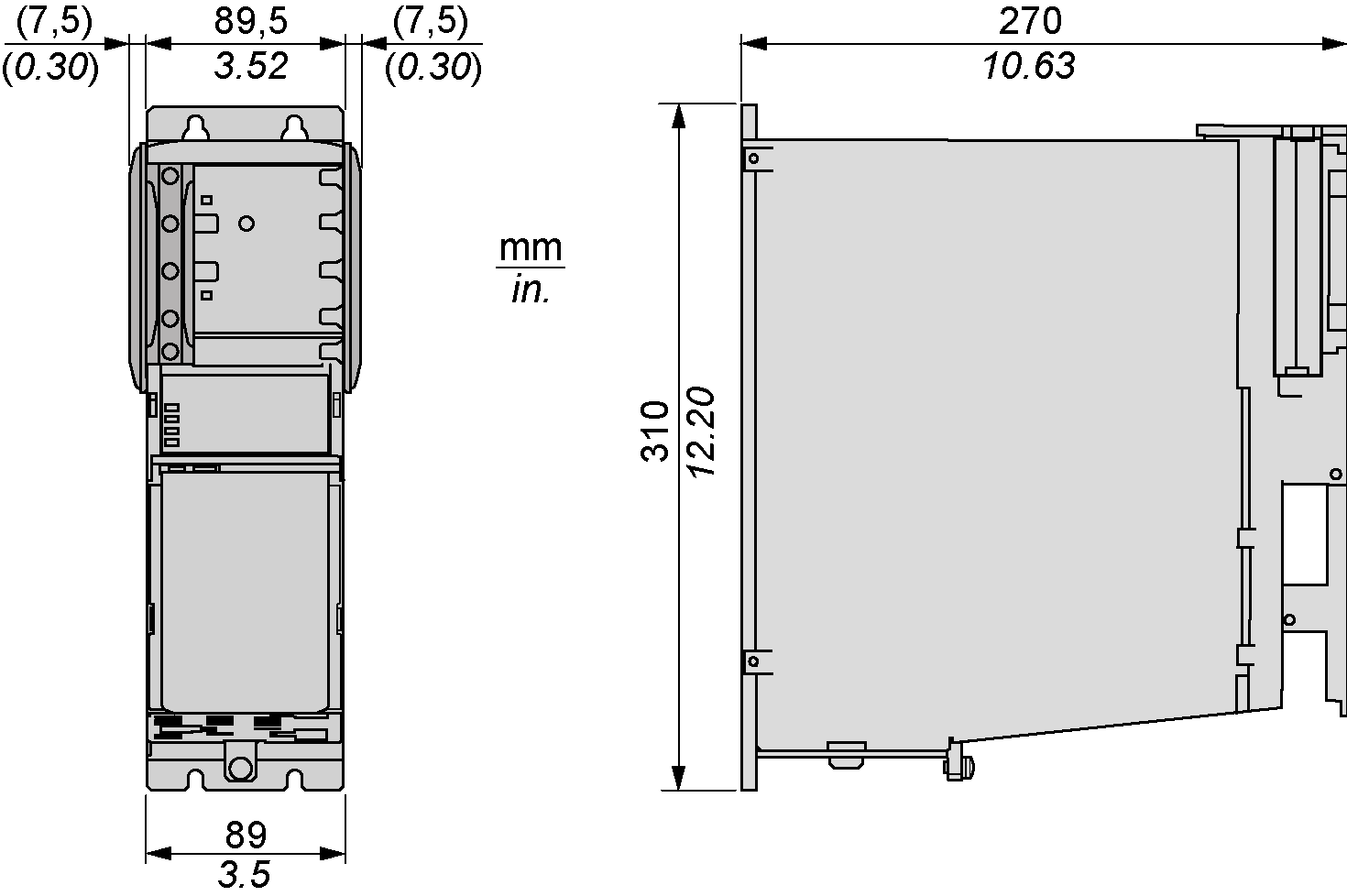

Poids |
Poids (avec emballage) |
6,3 kg / 7,4 kg (13.9 lb / 16.3 lb) |
|
