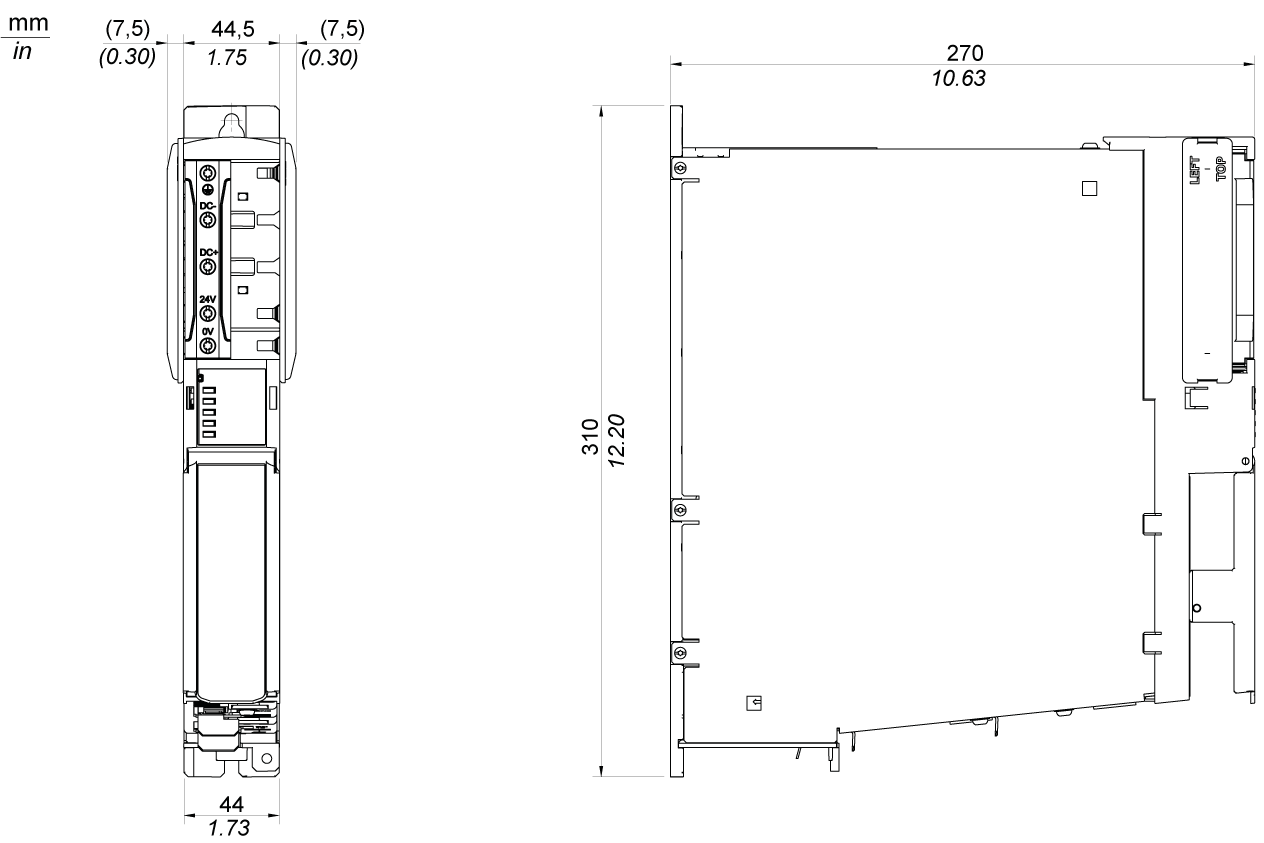

Caractéristiques mécaniques et électriques des variateurs doubles
Caractéristiques techniques des variateurs doubles
|
Désignation |
Paramètre |
Valeur |
||
|---|---|---|---|---|
|
Configuration du produit |
Nom d'article |
LXM62DU60D LXM62DU60F |
LXM62DD15D LXM62DD15F |
LXM62DD27D LXM62DD27F |
|
Alimentation |
Tension de contrôle (sans freins de maintien) Consommation de courant maximum |
24 VCC (-20 % à +25 %) |
||
|
1,3 A |
1,3 A |
1,3 A |
||
|
Tension de contrôle / courant de contrôle (avec freins de maintien) Consommation de courant maximum |
24 VCC (0 à +6 %) |
|||
|
4,1 A |
4,1 A |
4,1 A |
||
|
Tension bus CC |
250 à 700 VCC |
|||
|
Courant permanent bus CC |
3,6 A |
9,2 A |
16,4 A |
|
|
Courant de crête bus CC |
11,0 A |
27,4 A |
49,4 A |
|
|
Capacité bus CC |
110 µF |
|||
|
Surtension |
900 VCC |
|||
|
Raccordement moteur |
Courant assigné (4 kHz) |
|||
|
2,0 Aeff |
5,0 Aeff |
9,0 Aeff |
|
|
1,4 Aeff |
3,5 Aeff |
6,3 Aeff |
|
|
Courant de crête 10 s (4 kHz) à 55 °C (114 °F) |
6,0 Aeff |
15,0 Aeff |
27,0 Aeff |
|
|
Puissance de sortie continue par axe (4 kHz, 400 V de tension secteur) |
||||
|
0,95 kW |
2,4 kW |
4,3 kW |
|
|
Plage de tension de sortie |
3 VCA~ 0 à 480 VCA |
|||
|
Plage de fréquences de sortie |
0 à 599 Hz |
|||
|
Raccordement moteur |
Courant assigné (8 kHz) |
|||
|
2,0 Aeff |
5,0 Aeff |
7,0 Aeff |
|
|
1,4 Aeff |
3,5 Aeff |
5,0 Aeff |
|
|
Courant de crête 10 s (8 kHz) à 55 °C (140 °F) |
6,0 Aeff |
15,0 Aeff |
27,0 Aeff |
|
|
Puissance de sortie continue par axe (8 kHz, 400 V de tension secteur) |
||||
|
0,95 kW |
2,4 kW |
3,4 kW |
|
|
Plage de tension de sortie |
3 VCA~ 0 à 480 VCA |
|||
|
Plage de fréquences de sortie |
0 à 599 Hz |
|||
|
Raccordement moteur |
Courant assigné (16 kHz) |
|||
|
1,2 Aeff |
3,5 Aeff |
4,0 Aeff |
|
|
0,8 Aeff |
2,6 Aeff |
2,9 Aeff |
|
|
Courant de crête 10 s (16 kHz) à 55 °C (140 °F) |
6,0 Aeff |
15,0 Aeff |
27,0 Aeff |
|
|
Puissance de sortie continue par axe (16 kHz, 400 V de tension secteur) |
||||
|
0,6 kW |
1,7 kW |
2,0 kW |
|
|
Plage de tension de sortie |
3 VCA~ 0 à 480 VCA |
|||
|
Plage de fréquences de sortie |
0 à 599 Hz |
|||
|
Raccordement moteur |
Longueur maximale du câble moteur |
75 m (246,06 pi.) |
||
|
Perte de puissance |
Alimentation électronique (8 kHz) |
22 W |
||
|
Etage de puissance (8 kHz) |
8,5 W/A (par axe) |
|||
|
Interface |
Sercos |
Intégré |
||
|
Interface codeur CN7/CN9 |
Alimentation |
10 VCC (-10 à +10 %), 150 mA maximum, protection contre les courts-circuits |
||
|
Entrée analogique différentielle (signal sinus et cosinus) |
Tension d'entrée : 0,8 à 1,1 VPP |
|||
|
Décalage : 2,5 VCC (-10 à +10 %) |
||||
|
Résistance de terminaison : 130 Ω |
||||
|
Périodes SinCos par seconde
|
||||
|
Fréquence de coupure : maximum 100.000 périodes SinCos / seconde (maximum 100 kHz) |
||||
|
Entrées/sorties numériques |
Alimentation DIO |
Tension UDIO : 24 VCC (-20 à +25 %) |
||
|
Consommation de courant maximum : 2,2 A |
||||
|
Entrées numériques A_DI3, A_DI4 B_DI1, B_DI4 |
Entrées avec niveau de commutation de type 1 selon EN 61131-2 |
|||
|
Niveau faible : -3 à 5 VCC |
||||
|
Niveau haut : 15 à 30 VCC |
||||
|
Constante de temps de filtre - entrées normales : 1 ms/5 ms (configurable) |
||||
|
Entrées numériques ou entrées de sonde de contact A_DI1, A_DI2 B_DI1, B_DI2 |
Entrées avec niveau de commutation de type 1 selon EN 61131-2 |
|||
|
Niveau faible : -3 à 5 VCC |
||||
|
Niveau haut : 15 à 30 VCC |
||||
|
Constante de temps de filtre - entrées normales : 1 ms/5 ms (configurable) |
||||
|
Constante de temps de filtre - entrées de sonde de contact : 100 µs |
||||
|
Entrées numériques ou sorties numériques A_DI5, A_DI6 B_DI5, B_DI6 |
Entrées/sorties (bidirectionnelles) avec niveau de commutation de type 1 selon EN 61131-2 |
|||
|
Entrées : Niveau faible : -3 à 5 VCC Niveau haut : 15 à 30 VCC Constante de temps de filtre - entrées normales : 1 ms/5 ms (configurable) |
||||
|
Sorties : Niveau haut : (UDIO - 3 V) < Uout < UDIO Courant de sortie maximum par sortie : 500 mA (résistif) |
||||
|
Fonction Inverter Enable |
Consommation de courant maximum |
30 mA |
||
|
Entrées |
Nombre : 2 |
|||
|
Fonction STO active : -3 V ≤ UIE ≤ 5 V |
||||
|
Etage de puissance actif : 18 V ≤ UIE ≤ 30 V |
||||
|
Temps d'arrêt maximum 500 µs avec UIE > 20 V et activation dynamique |
||||
|
Fréquence de commutation maximum du signal d'entrée : 1 Hz |
||||
|
Différence de potentiel maximum entre IE- et PE |
15 V |
|||
|
Ventilation |
- |
Ventilateur interne |
||
|
Niveau d'interférence radio |
- |
C3 (C2 avec mesures de filtrage supplémentaires) |
||
|
Classe de protection |
Classe |
I (IEC 61800-5-1) |
||
|
Catégorie de surtension |
- |
III (IEC 61800-5-1) |
||
|
Degré d'encrassement |
- |
2 (IEC 61800-5-1) |
||
|
Frein moteur |
Tension de sortie |
Tension de contrôle moins 0,8 VCC |
||
|
Courant de sortie |
1,2 A (maximum) |
|||
|
Inductance |
1,0 H (maximum) |
|||
|
Énergie de la charge inductive |
1,2 J (maximum) |
|||
|
Protection contre les surcharges |
Oui |
|||
|
Protection contre les courts-circuits |
Oui |
|||
|
Capteur de température moteur |
- |
Tension maximale : 5 V Courant maximal : 2,5 mA |
||
|
Poids |
Poids (hors emballage) |
3 kg (6,6 lb) |
||
|
Poids (avec emballage) |
3,91 kg (8,62 lb) |
|||
|
NOTE :
|
||||
