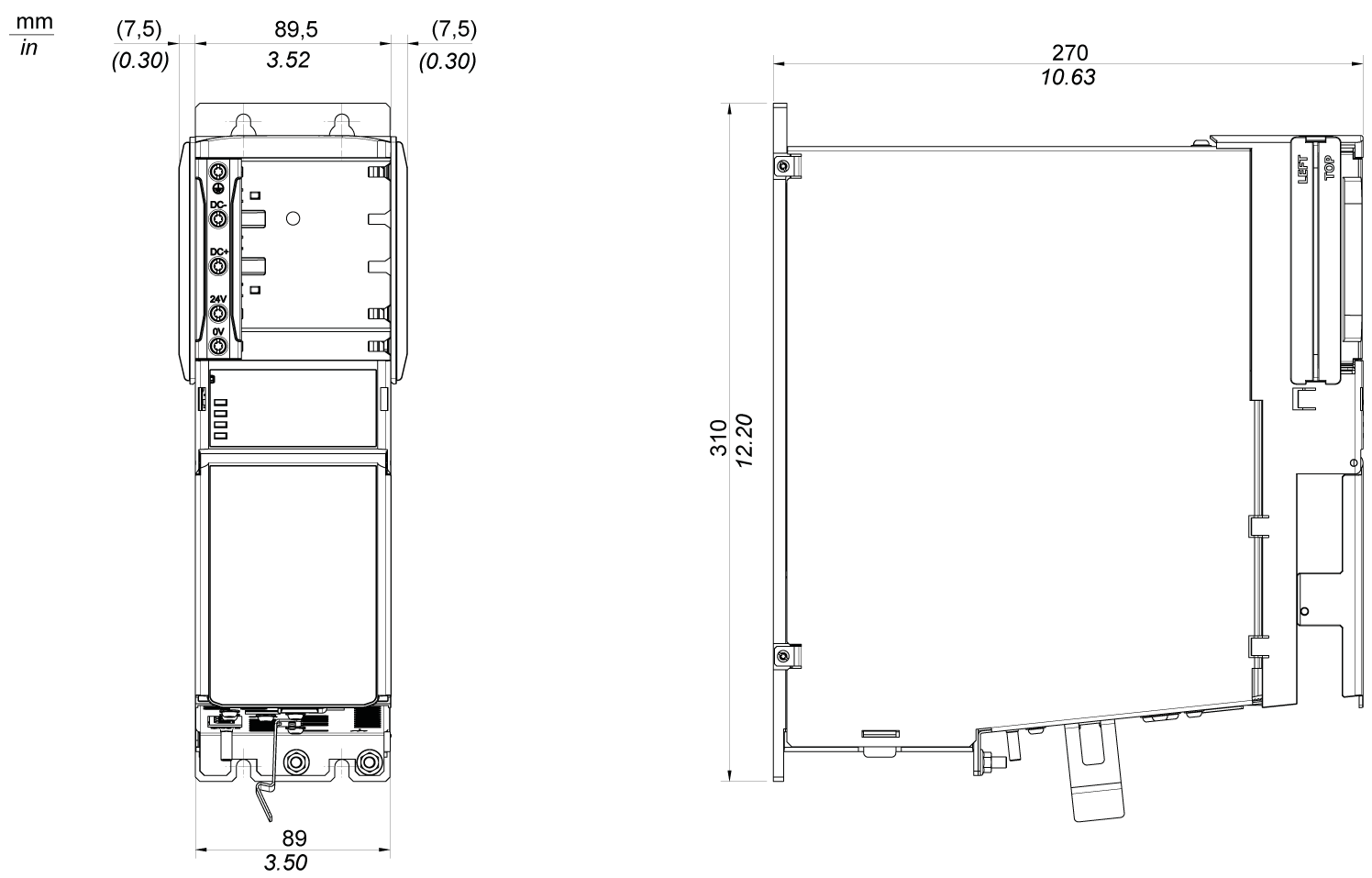

Caractéristiques mécaniques et électriques des variateurs simples
Caractéristiques techniques des variateurs simples
|
Désignation |
Paramètre |
Valeur |
||||
|---|---|---|---|---|---|---|
|
Configuration du produit |
Nom d'article |
LXM62DU60C LXM62DU60E LXM62DU60G |
LXM62DD15C LXM62DD15E LXM62DD15G |
LXM62DD27C LXM62DD27E LXM62DD27G |
LXM62DD45C LXM62DD45E LXM62DD45G |
LXM62DC13C LXM62DC13E LXM62DC13G |
|
Alimentation |
Tension de contrôle (sans frein de maintien) Consommation de courant maximum |
24 VCC (-20 % à +25 %) |
||||
|
1,1 A |
1,1 A |
1,1 A |
1,1 A |
1,5 A |
||
|
Tension de contrôle (avec frein de maintien) Consommation de courant maximum |
24 VCC (0 à +6 %) |
|||||
|
2,5 A |
2,5 A |
2,5 A |
3,5 A |
3,9 A |
||
|
Tension bus CC |
250 à 700 VCC |
|||||
|
Courant permanent bus CC |
1,8 A |
4,6 A |
8,2 A |
18,3 A |
45,7 A |
|
|
Courant de crête bus CC |
5,5 A |
13,7 A |
24,7 A |
41,1 A |
119,0 A |
|
|
Capacité bus CC |
110 µF |
110 µF |
110 µF |
220 µF |
250 µF |
|
|
Surtension |
900 VCC |
|||||
|
Raccordement moteur |
Courant assigné (4 kHz) |
|||||
|
2,0 Aeff |
5,0 Aeff |
9,0 Aeff |
20,0 Aeff |
50,0 Aeff |
|
|
1,4 Aeff |
3,5 Aeff |
6,3 Aeff |
13,7 Aeff |
35,0 Aeff |
|
|
Courant de crête 10 s (4 kHz) à 55 °C (140 °F) |
6,0 Aeff |
15,0 Aeff |
27,0 Aeff |
45,0 Aeff |
130,0 Aeff (HW Rev. 02) |
|
|
Puissance de sortie continue (4 kHz, 400 V de tension secteur) |
||||||
|
0,95 kW |
2,4 kW |
4,3 kW |
9,6 kW |
24,7 kW |
|
|
Protection contre les surcharges |
Oui |
|||||
|
Protection contre les courts-circuits |
Oui, CEI 60364-4-41/AMD1 :-, Clause 411 |
|||||
|
Plage de tension de sortie |
3 VCA~ 0 à 480 VCA |
|||||
|
Plage de fréquences de sortie |
0 à 599 Hz |
|||||
|
Raccordement moteur |
Courant assigné (8 kHz) |
|||||
|
2,0 Aeff |
5,0 Aeff |
7,0 Aeff |
15,0 Aeff |
50,0 Aeff |
|
|
1,4 Aeff |
3,5 Aeff |
5,0 Aeff |
8,9 Aeff |
30,0 Aeff |
|
|
Courant de crête 10 s (8 kHz) à 55 °C (140 °F) |
6,0 Aeff |
15,0 Aeff |
27,0 Aeff |
45,0 Aeff |
100,0 Aeff (HW Rev. 02) |
|
|
Puissance de sortie continue (8 kHz, 400 V de tension secteur) |
||||||
|
0,95 kW |
2,4 kW |
3,4 kW |
7,2 kW |
24,7 kW |
|
|
Protection contre les surcharges |
Oui |
|||||
|
Protection contre les courts-circuits |
Oui, CEI 60364-4-41/AMD1 :-, Clause 411 |
|||||
|
Plage de tension de sortie |
3 VCA~ 0 à 480 VCA |
|||||
|
Plage de fréquences de sortie |
0 à 599 Hz |
|||||
|
Raccordement moteur |
Courant assigné (16 kHz) |
|||||
|
1,2 Aeff |
3,5 Aeff |
4,0 Aeff |
8,0 Aeff |
30,0 Aeff |
|
|
0,8 Aeff |
2,6 Aeff |
2,9 Aeff |
4,9 Aeff |
20,0 Aeff |
|
|
Courant de crête 10 s (16 kHz) à 55 °C (140 °F) |
6,0 Aeff |
15,0 Aeff |
27,0 Aeff |
45,0 Aeff |
60,0 Aeff (HW Rev. 02) |
|
|
Puissance de sortie continue (16 kHz, 400 V de tension secteur) |
||||||
|
0,6 kW |
1,7 kW |
2,0 kW |
3,8 kW |
16,8 kW |
|
|
Protection contre les surcharges |
Oui |
|||||
|
Protection contre les courts-circuits |
Oui, CEI 60364-4-41/AMD1 :-, Clause 411 |
|||||
|
Plage de tension de sortie |
3 VCA~ 0 à 480 VCA |
|||||
|
Plage de fréquences de sortie |
0 à 599 Hz |
|||||
|
Raccordement moteur |
Longueur maximale du câble moteur |
75 m (246,06 pi.) |
||||
|
Perte de puissance |
Alimentation électronique |
18 W |
||||
|
Perte de puissance dépendante du courant |
Etage de puissance (4 kHz) |
6,6 W/A |
||||
|
Etage de puissance (8 kHz) |
8,5 W/A |
|||||
|
Etage de puissance (16 kHz) |
14,9 W/A |
|||||
|
Interface |
Sercos |
Intégré |
||||
|
Interface codeur CN7/CN9 |
Alimentation |
10 VCC (-10 à +10 %), 150 mA maximum, protection contre les courts-circuits |
||||
|
Entrée analogique différentielle (signal sinus et cosinus) |
Tension d'entrée : 0,8 à 1,1 VPP |
|||||
|
Décalage : 2,5 VCC (-10 à +10 %) |
||||||
|
Résistance de terminaison : 130 Ω |
||||||
|
Périodes SinCos par seconde
|
||||||
|
Fréquence de coupure : maximum 100.000 périodes SinCos / seconde (maximum 100 kHz) |
||||||
|
Communication |
Interface RS-485 |
|||||
|
Entrées/sorties numériques |
Alimentation DIO |
Tension UDIO : 24 VCC (-20 à +25 %) |
||||
|
Consommation de courant maximum : 1,2 A |
||||||
|
Entrées numériques A_DI3, A_DI4 |
Entrées avec niveau de commutation de type 1 selon EN 61131-2 |
|||||
|
Niveau faible : -3 à 5 VCC |
||||||
|
Niveau haut : 15 à 30 VCC |
||||||
|
Constante de temps de filtre - entrées normales : 1 ms/5 ms (configurable) |
||||||
|
Entrées numériques ou entrées de sonde de contact A_DI1, A_DI2 |
Entrées avec niveau de commutation de type 1 selon EN 61131-2 |
|||||
|
Niveau faible : -3 à 5 VCC |
||||||
|
Niveau haut : 15 à 30 VCC |
||||||
|
Constante de temps de filtre - entrées normales : 1 ms/5 ms (configurable) |
||||||
|
Constante de temps de filtre - entrées de sonde de contact : 100 µs |
||||||
|
Entrées numériques ou sorties numériques A_DI5, A_DI6 |
Entrées/sorties (bidirectionnelles) avec niveau de commutation de type 1 selon EN 61131-2 |
|||||
|
Entrées : Niveau faible : -3 à 5 VCC Niveau haut : 15 à 30 VCC Constante de temps de filtre - entrées normales : 1 ms/5 ms (configurable) |
||||||
|
Sorties : Niveau haut : (UDIO - 3 V) < Uout < UDIO Courant de sortie maximum par sortie : 500 mA (résistif) |
||||||
|
Fonction Inverter Enable |
Consommation de courant maximum |
30 mA |
||||
|
Entrées |
Nombre : 1 |
|||||
|
Fonction STO active : -3 V ≤ UIE ≤ 5 V |
||||||
|
Etage de puissance actif : 18 V ≤ UIE ≤ 30 V |
||||||
|
Temps d'arrêt maximum 500 µs avec UIE > 20 V et activation dynamique |
||||||
|
Fréquence de commutation maximum du signal d'entrée : 1 Hz |
||||||
|
Différence de potentiel maximum entre IE- et PE |
15 V |
|||||
|
Ventilation |
- |
Ventilateur interne |
||||
|
Niveau d'interférence radio |
- |
C3 (C2 avec mesures de filtrage supplémentaires) |
||||
|
Classe de protection |
Classe |
I (IEC 61800-5-1) |
||||
|
Catégorie de surtension |
- |
III (IEC 61800-5-1) |
||||
|
Degré d'encrassement |
- |
2 (IEC 61800-5-1) |
||||
|
Frein moteur |
Tension de sortie |
Tension de contrôle moins 0,8 VCC |
||||
|
Courant de sortie |
1,2 A (maximum) |
2,2 A (maximum) |
||||
|
Inductance |
1,0 H (maximum) |
1,5 H (maximum) |
||||
|
Énergie de la charge inductive |
1,2 J (maximum) |
4,5 J (maximum) |
||||
|
Protection contre les surcharges |
Oui |
|||||
|
Protection contre les courts-circuits |
Oui |
|||||
|
Température moteur |
Entrée capteur |
PTC, KTY |
||||
|
Sans capteur |
Température codeur avec modèle thermique. Pas de rétention de la mémoire thermique après réinitialisation de l'appareil. |
|||||
|
Capteur de température moteur |
- |
Tension maximale : 5 V Courant maximal : 2,5 mA |
||||
|
Poids |
Poids (hors emballage) |
3 kg (6,6 lb) |
6,8 kg (14,9 lb) |
|||
|
Poids (avec emballage) |
3,91 kg (8,62 lb) |
7,8 kg (17,2 lb) |
||||
|
NOTE :
|
||||||
