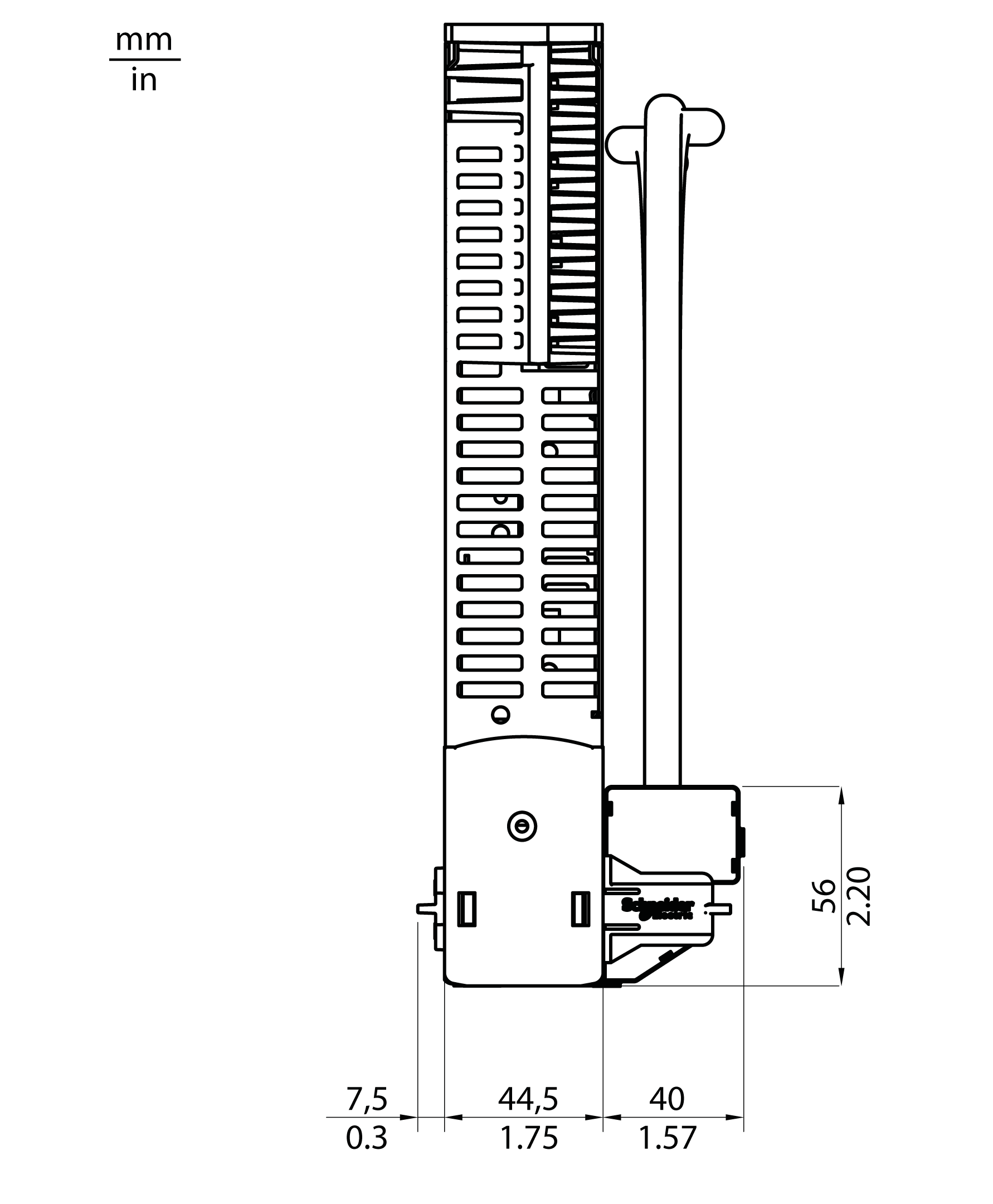

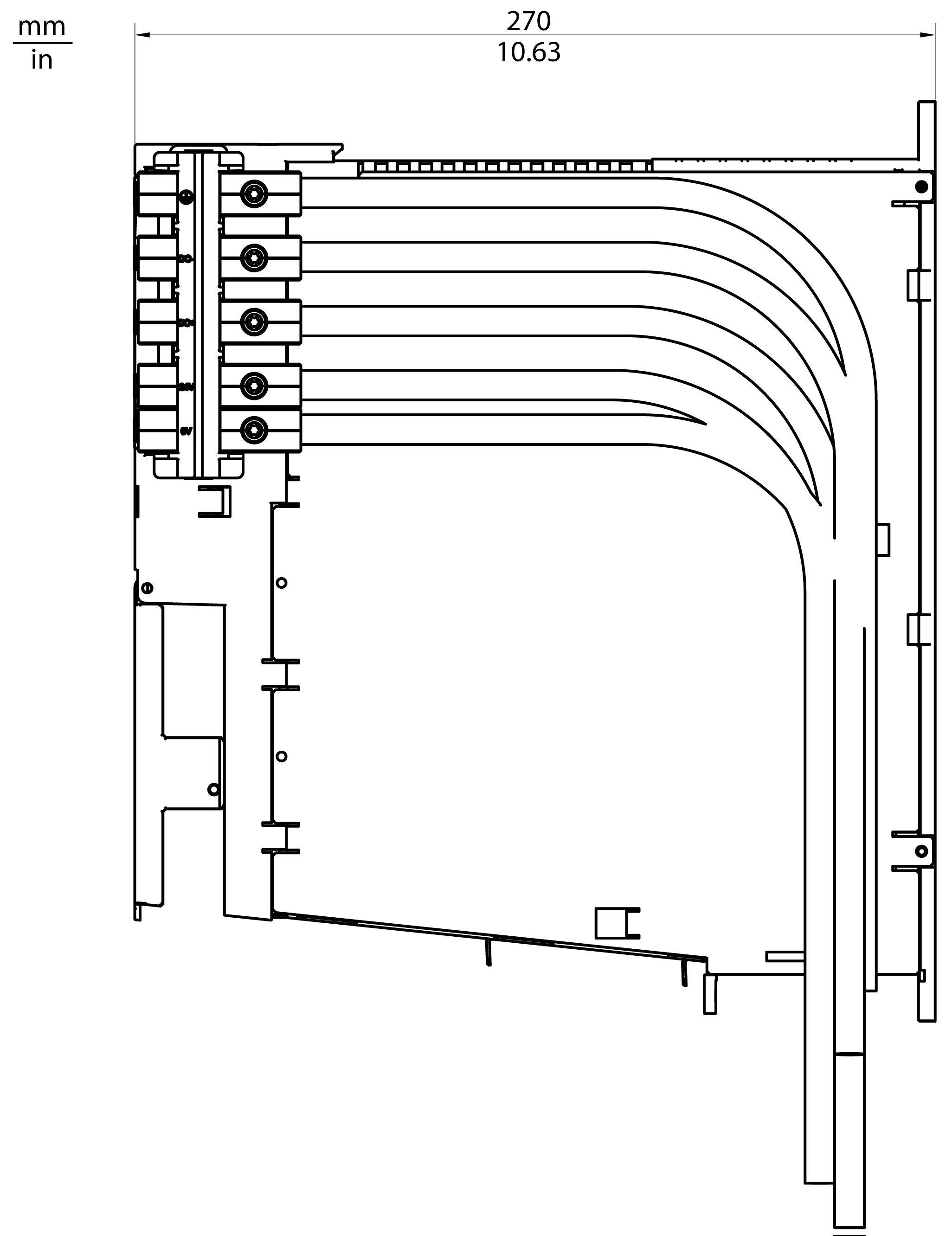

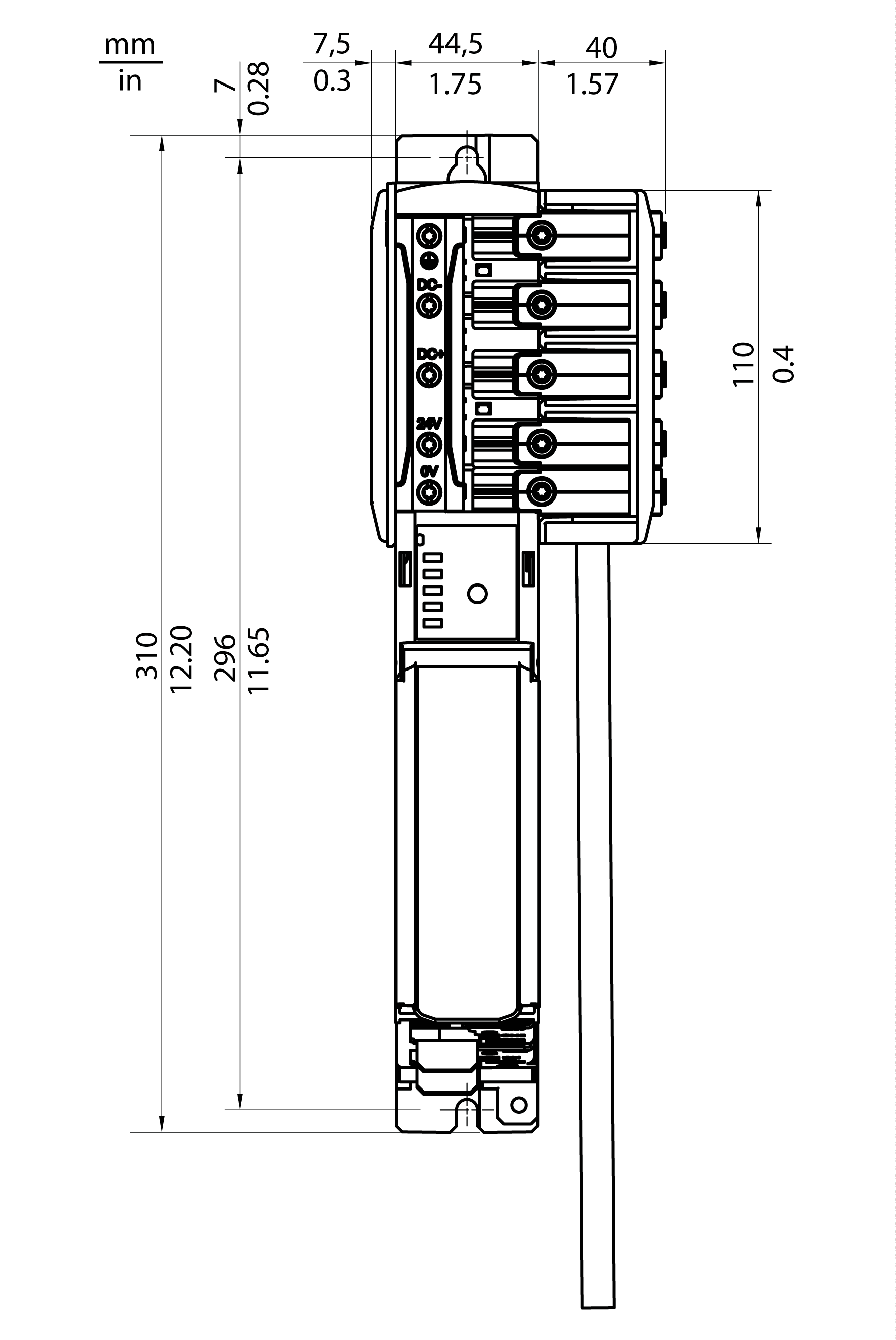

Données mécaniques et électriques pour le Lexium 62 DC Link Terminal
Caractéristiques techniques : Lexium 62 DC Link Terminal
|
Désignation |
Paramètre |
Valeur |
|---|---|---|
|
Spécification électrique |
Tension assignée |
1000 VCC sur les connecteurs de la Lexium 62 DC Link Terminal pour les trois ports de module de barre de bus supérieurs.
NOTE : Les ports du module de barre de bus sont numérotés de haut en bas.
|
|
24 VCC sur les connecteurs de la Lexium 62 DC Link Terminal pour les deux ports de module de barre de bus inférieurs. |
||
|
Courant permanent assigné |
120 A avec élévation de température inférieure à 60 K. |
|
|
Niveau de test haute tension |
2120 VCC ou 1500 VCA entre les ports 2 et 1 et entre les ports 3 et 1 des modules de barre de bus.
NOTE : Les ports du module de barre de bus sont numérotés de haut en bas.
|
|
|
Tension du système |
300 V |
|
|
Degré d'encrassement |
– |
2 (IEC 60664-1) |
|
Catégorie de surtension |
– |
III |
|
Durée de vie du produit final |
– |
≥ 60 000 heures |
