Run/Stop
Présentation générale
Le M241 Logic Controller peut être actionné en externe par :
-
un interrupteur Run/Stop physique ;
-
une commande logicielle EcoStruxure Machine Expert ;
-
une opération Run/Stop déclenchée par une entrée numérique dédiée, définie dans la configuration logicielle (pour plus d'informations, reportez-vous à la configuration des E/S intégrées ;
-
la variable système PLC_W dans une table de réaffectation ;
-
le serveur Web.

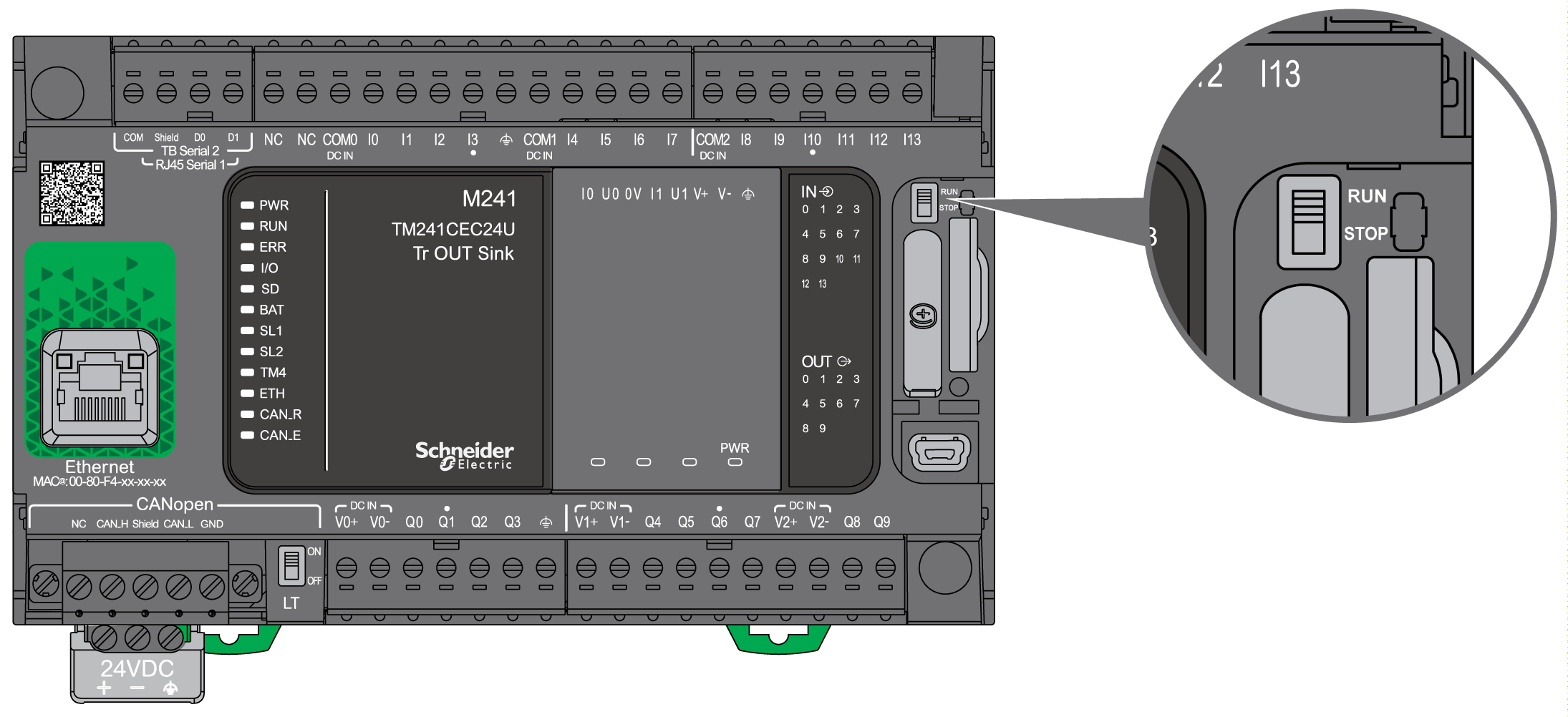

Le M241 Logic Controller est équipé d'un interrupteur Run/Stop physique permettant de faire passer le contrôleur en état RUNNING (en marche) ou STOPPED (arrêté).
Le tableau ci-dessous résume l'incidence des 2 opérateurs externes sur le comportement et l'état du contrôleur :
|
Interrupteur Run/Stop physique intégré |
||||
|---|---|---|---|---|
|
Interrupteur sur Stop |
passage du mode Stop au mode Run |
Interrupteur sur Run |
||
|
Entrée numérique Run/Stop configurable par voie logicielle |
Aucun(e) |
STOPPED Ignore les commandes Run/Stop externes. |
Commande une transition vers l'état RUNNING(1). |
Autorise les commandes Run/Stop externes. |
|
Etat 0 |
STOPPED Ignore les commandes Run/Stop externes. |
STOPPED Ignore les commandes Run/Stop externes. |
||
|
Front montant |
Commande une transition vers l'état RUNNING (1). |
Commande une transition vers l'état RUNNING. |
||
|
Etat 1 |
Commande une transition vers l'état RUNNING (1). |
Autorise les commandes Run/Stop externes. |
||
|
(1) Pour plus d'informations, consultez la section Etats et comportements du contrôleur. |
||||
| AVERTISSEMENT | |
|---|---|
