Caractéristiques et câblage de l'alimentation CC

Présentation

Cette section contient les schémas de câblage et les caractéristiques de l'alimentation CC.

Plage de tension de l'alimentation CC

Si la tension spécifiée n'est pas maintenue, la commutation des sorties risque de ne pas s'effectuer comme prévu. Utilisez des verrous de sécurité appropriés, ainsi que des circuits de surveillance de la tension.

 DANGER
RISQUE D'INCENDIE
  • Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations.
  • Pour le câblage des sorties relais (2 A), utilisez des conducteurs d'au moins 0,5 mm2 (AWG 20) ayant une température nominale d'au moins 80 °C (176 °F).
  • Pour les conducteurs communs du câblage des sorties relais (7 A), ou le câblage de sorties relais supérieur à 2 A, utilisez des conducteurs d'au moins 1 mm2 (AWG 16) avec une température nominale égale ou supérieure à 80 °C (176 °F).
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
 AVERTISSEMENT
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Contraintes applicables à l'alimentation CC

Le M241 Logic Controller et les E/S associées (TM2, TM3 et E/S intégrées) requièrent une tension nominale d'alimentation de 24 VCC. Les alimentations 24 VCC doivent être de type SELV (Safety Extra Low Voltage) ou PELV (Protective Extra Low Voltage) conformément à la norme CEI 61140. Ces alimentations sont isolées entre les circuits électriques d'entrée et de sortie de l'alimentation.

 AVERTISSEMENT
RISQUE DE SURCHAUFFE ET D'INCENDIE
  • Ne connectez pas l'équipement directement à la tension du secteur.
  • N'utilisez que des alimentations et des circuits de type PELV pour l'équipement1.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

1 Conformément aux exigences UL (Underwriters Laboratories), l'alimentation doit également être conforme aux divers critères de NEC Class 2 et son courant doit être limité naturellement à une puissance de sortie disponible maximale inférieure à 100 VA (environ 4 A à la tension nominale), ou ne pas être limité naturellement, mais avec un dispositif de protection supplémentaire, tel qu’un disjoncteur ou un fusible conforme aux exigences de la clause 9.4 Limited-energy circuit de la norme UL 61010-1. Dans tous les cas, la limitation de courant ne doit jamais dépasser celle des caractéristiques électriques et schémas de câblage de l’équipement décrit dans la présente documentation. Dans tous les cas, l’alimentation doit être raccordée à la terre et vous devez séparer les circuits Class 2 des autres circuits. Si la capacité indiquée dans les caractéristiques électriques ou les schémas de câblage est supérieure à la limite de courant spécifiée, plusieurs alimentations Class 2 peuvent être utilisées.

Caractéristiques CC du contrôleur

Le tableau suivant indique les caractéristiques d'alimentation CC exigées par le contrôleur :

Caractéristique

Valeur

Tension nominale

24 VCC

Plage de tension de l'alimentation

20,4 à 28,8 VCC

Durée de coupure de courant

1 ms à 24 VCC

Courant d'appel maximal

50 A

Consommation d'énergie

32,6 W

40,4 W max.(1)

Isolement

entre l'alimentation CC et la logique interne

Pas d'isolement

entre l'alimentation CC et la terre de protection (PE)

500 VCA

(1) Contrôleur + 7 modules d'extension TM3

Coupure de courant

Les modules TM241C••24T / TM241C•40T / TM241C••24U et TM241C•40U nécessitent une alimentation 24 V externe. En cas de coupure de courant, le M241 Logic Controller (associé à la source d'alimentation appropriée) peut continuer de fonctionner normalement pendant au moins 10 ms, conformément aux normes CEI.

Les modules TM241C••24T / TM241C•40T / TM241C••24U et TM241C•40U nécessitent une alimentation 24 V externe. En cas de coupure de courant, le M241 Logic Controller (associé à la source d'alimentation appropriée) peut continuer de fonctionner normalement pendant au moins 10 ms, conformément aux normes CEI.

Lorsque vous planifiez la gestion de l'alimentation délivrée au contrôleur, comparez la durée de coupure de courant au temps de cycle rapide.

Lors d'une coupure de courant, le nombre potentiel de scrutations de la logique et donc de mises à jour de la table d'images des E/S peut être élevé. Pendant ce temps, aucune alimentation externe n'est délivrée aux entrées, aux sorties ou aux deux selon l'architecture d'alimentation et les circonstances de la coupure de courant.

 AVERTISSEMENT
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT
  • Contrôlez individuellement chaque source d'alimentation utilisée dans le contrôleur, notamment les alimentations des entrées, les alimentations des sorties et l'alimentation du contrôleur pour que le système s'éteigne correctement en cas de coupure de courant.
  • Les entrées surveillant chacune des sources d'alimentation doivent être des entrées non filtrées.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Schéma de câblage de l'alimentation CC

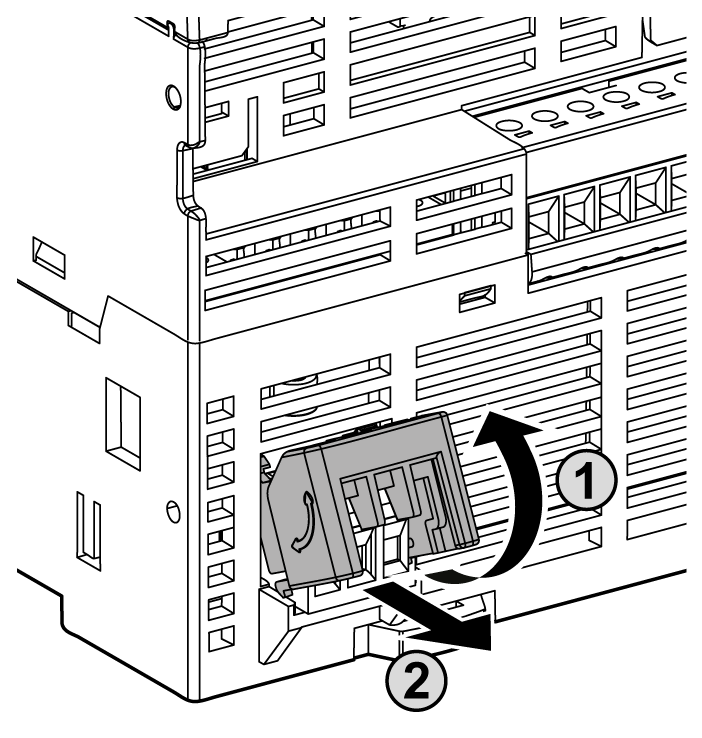

La figure suivante illustre la procédure de retrait du bornier d'alimentation :

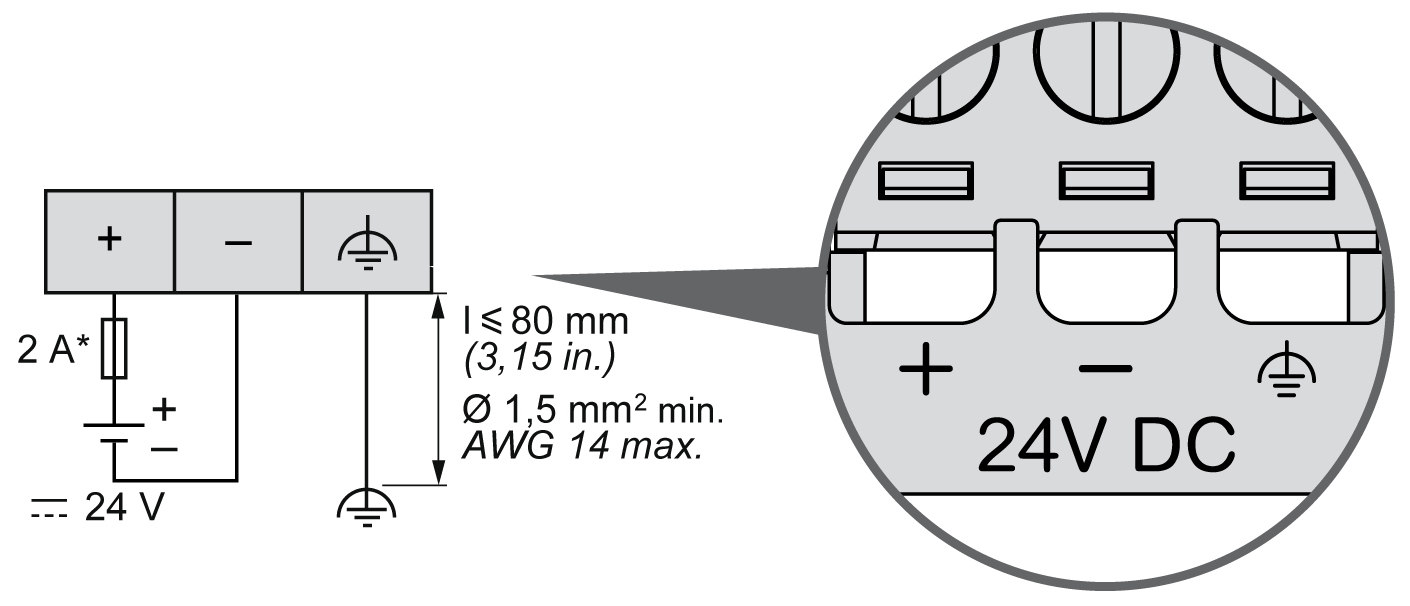

La figure suivante illustre le câblage de l'alimentation CC :

* Fusible de type T

Pour plus d'informations, reportez-vous aux règles de retrait d'un bornier à vis débrochable d'un pas de 5,08.
