Mise à la terre du système M241

Présentation

Pour minimiser les effets des interférences électromagnétiques, les câbles transportant les signaux de communication des E/S rapides, des E/S analogiques et du bus de terrain doivent être blindés.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Utilisez des câbles blindés pour toutes les E/S rapides, les E/S analogiques et les signaux de communication. Reliez à la terre le blindage des câbles de toutes les E/S rapides et E/S analogiques et de tous les signaux de communication au même point¹. Faites courir les câbles de communication et d'E/S séparément des câbles d'alimentation. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

AVERTISSEMENT

FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT

Utilisez des câbles blindés pour toutes les E/S rapides, les E/S analogiques et les signaux de communication.
Reliez à la terre le blindage des câbles de toutes les E/S rapides et E/S analogiques et de tous les signaux de communication au même point¹.
Faites courir les câbles de communication et d'E/S séparément des câbles d'alimentation.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

¹La mise à la terre multipoint est autorisée (elle est inévitable dans certains cas) si les connexions sont reliées à une terre équipotentielle dimensionnée pour éviter tout endommagement des blindages de câble, en cas de court-circuit du système d'alimentation.

L'utilisation de câbles blindés implique le respect des règles de câblage suivantes :

Pour les raccordements à la terre de protection (PE), des gaines ou des conduites métalliques peuvent être utilisées sur une partie de la longueur du blindage, pourvu qu'il n'y ait aucune discontinuité de la mise à la terre. Dans le cas de la terre fonctionnelle (FE), le blindage a pour but d'atténuer les interférences électromagnétiques et doit être continu sur toute la longueur du câble. Si la terre doit être à la fois fonctionnelle et protectrice, comme c'est souvent le cas pour les câbles de communication, le câble doit avoir un blindage continu.
Le cas échéant, séparez les câbles transportant un type de signal, des câbles transportant d'autres types de signaux ou du courant.

Terre de protection (PE) sur l'embase

La terre de protection (PE) est raccordée à l'embase conductrice par un câble de section importante, généralement un câble en cuivre tressé de la section maximale autorisée.

Raccordement des câbles blindés

Les câbles transportant les signaux de communication des E/S rapides, des E/S analogiques et du bus de terrain doivent être blindés. Ce blindage doit être fermement raccordé à la terre. Les blindages des E/S rapides et des E/S analogiques peuvent être raccordés à la terre fonctionnelle (FE) ou à la terre de protection (PE) du M241 Logic Controller. Les blindages des câbles de communication de bus de terrain doivent être raccordés à la terre de protection (PE) avec une bride fixée à l'embase conductrice de votre installation.

AVERTISSEMENT
	DECONNEXION ACCIDENTELLE DE LA TERRE DE PROTECTION (PE) N'utilisez pas la barre de mise à la terre TM2XMTGB pour obtenir une terre de protection (PE). N'utilisez la plaque de mise à la terre TM2XMTGB que pour obtenir une terre fonctionnelle (FE). Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Le blindage du câble Modbus doit être raccordé à la terre de protection (PE).

DANGER
	RISQUE D'ELECTROCUTION La borne PE (terre de protection) doit toujours être utilisée. Assurez-vous qu'un câble tressé de mise à la terre approprié est raccordé à la borne PE/PG avant de brancher ou de débrancher le câble réseau à/de l'équipement. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Blindage du câble de terre de protection (PE)

Pour relier à la terre le blindage d'un câble via un raccord de mise à la terre, procédez comme suit :

Étape	Description

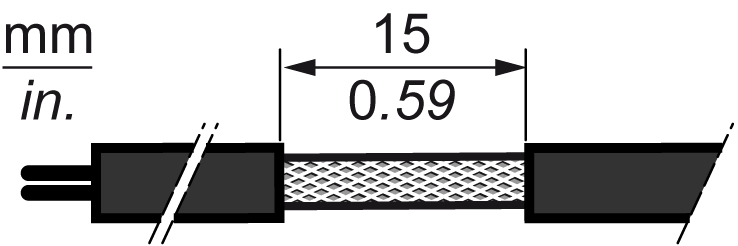

1	Dénudez le blindage sur une longueur de 15 mm.

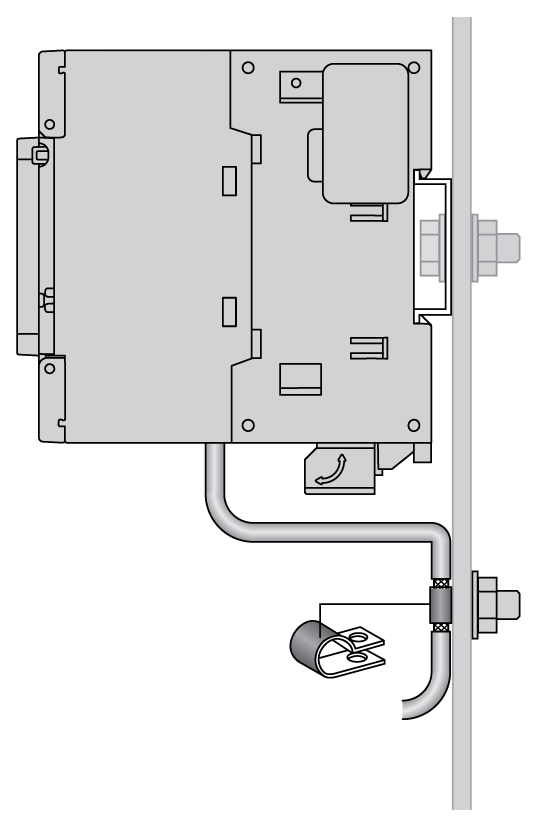

2	Fixez le câble à la plaque de l'embase conductrice en attachant le raccord de mise à la terre à la partie dénudée du blindage, aussi proche que possible de l'embase du système M241 Logic Controller.

NOTE : Le blindage doit être fixé suffisamment fort à l'embase conductrice pour assurer un bon contact.

Blindage du câble de terre fonctionnelle (FE)

Pour raccorder le blindage d'un câble via la barre de mise à la terre, procédez comme suit :

Étape	Description

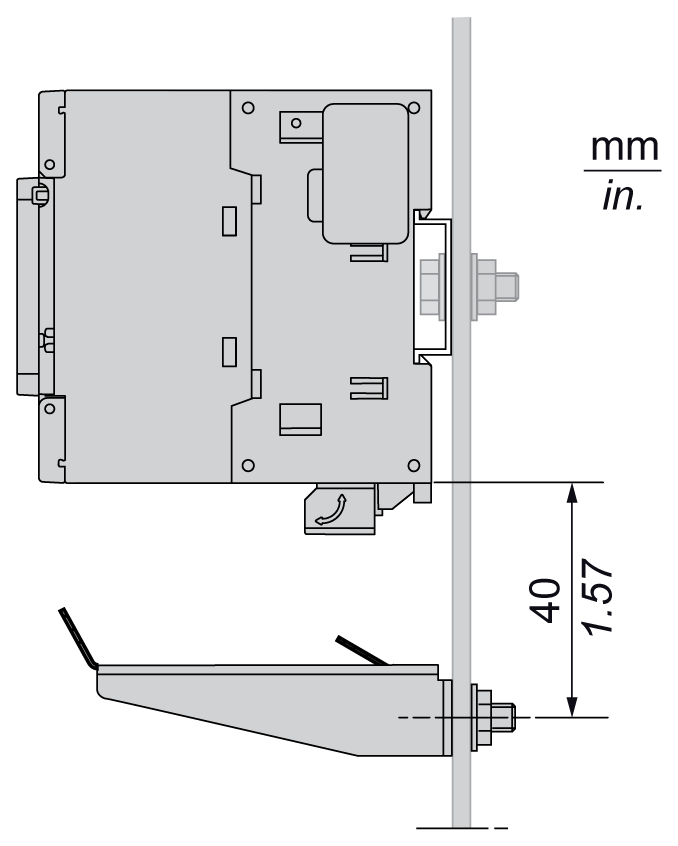

1	Installez la barre de mise à la terre directement sur l'embase conductrice située sous le M241 Logic Controller, comme indiqué.
2	Dénudez le blindage sur une longueur de 15 mm.

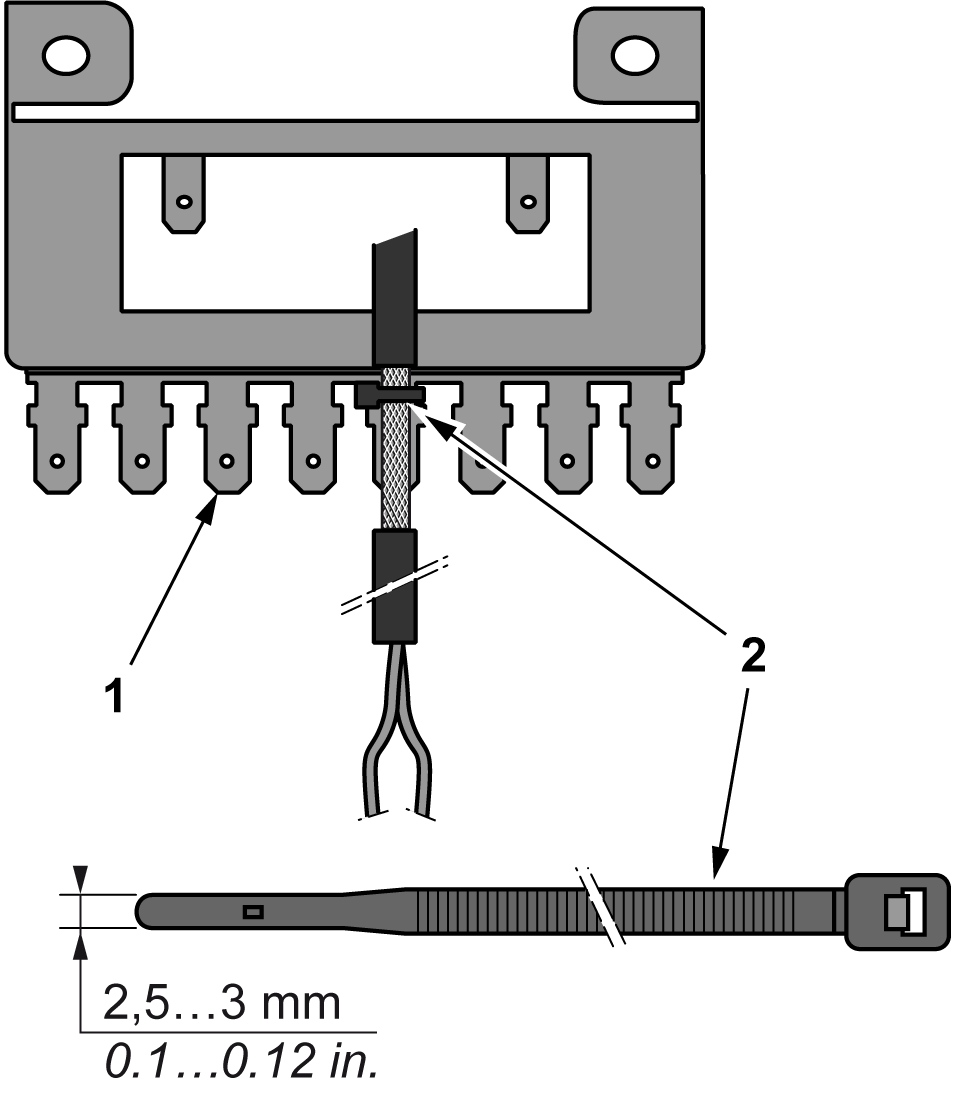

3	Serrez la bride sur le connecteur de fixation (1) à l'aide du raccord en nylon (2) (largeur de 2,5 à 3 mm (0,1 à 0,12 in.)) et de l'outil approprié.

NOTE : La mise à la terre fonctionnelle (FE) doit s'effectuer via la barre de mise à la terre TM2XMTGB.
