Fonction de comptage
Présentation
La fonction HSC exécute le comptage rapide des impulsions des capteurs, codeurs, interrupteurs, etc., qui sont connectés aux entrées rapides. La fonction de comptage peut également être connectée aux entrées normales. Dans ce cas, la fonction s'exécute à une fréquence inférieure.
Il existe 2 types de fonctions de comptage intégrées :
-
Type : compteur d’entrées simple.
-
Type : compteur utilisant jusqu'à 4 entrées et 2 sorties réflexes.
Selon les fonctions de comptage intégrées, il existe 5 types de compteurs configurables dans EcoStruxure Machine Expert :
Les types et sont basés sur un type .
Accès à la fenêtre de configuration de la fonction de comptage
Pour accéder à la fenêtre de configuration de la fonction de comptage intégrée, procédez comme suit :
|
Étape |
Description |
|---|---|
|
1 |

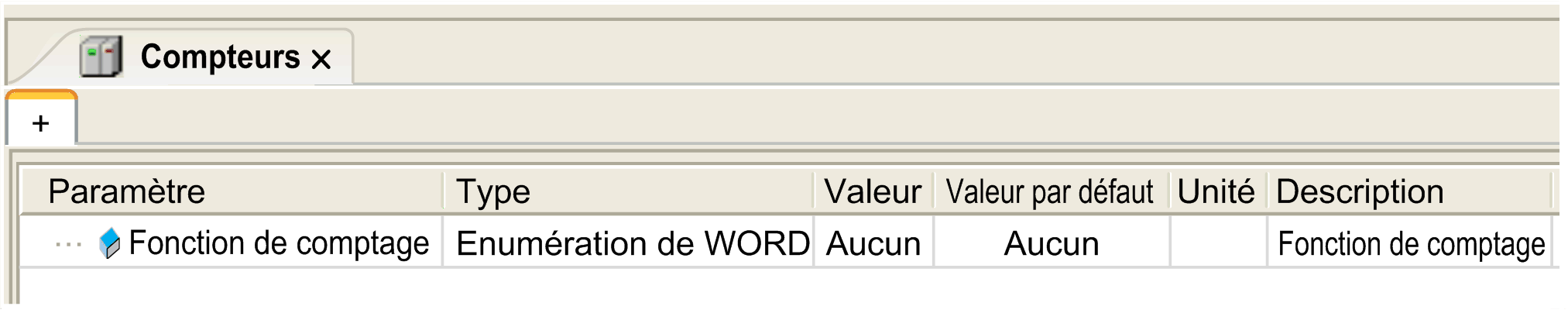

Double-cliquez sur dans l'. La fenêtre Fonction de comptage s'affiche :
|
|
2 |
Double-cliquez sur et choisissez le type de fonction de comptage à affecter. |
Fenêtre de configuration de la fonction de comptage

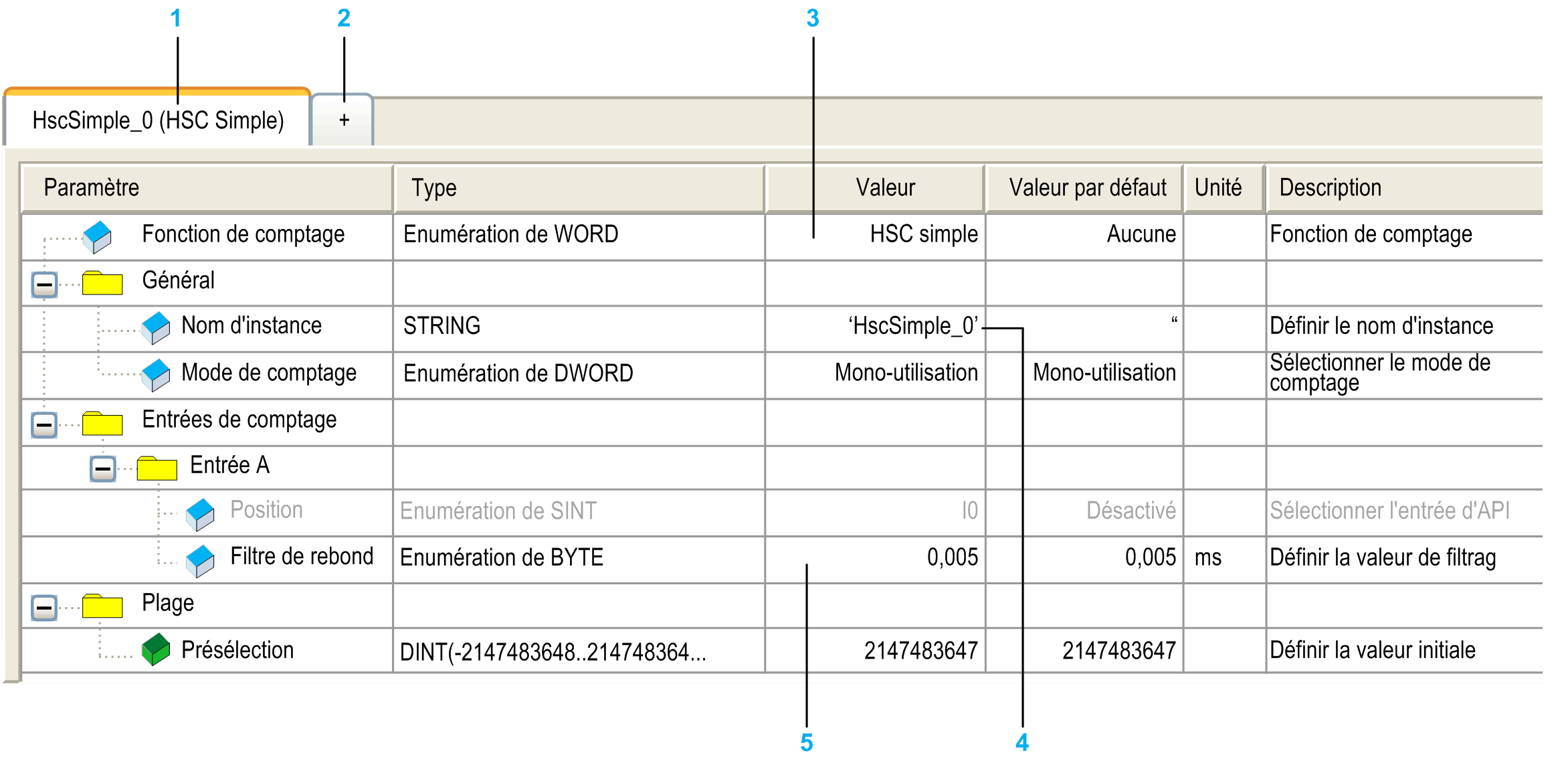

La figure suivante est un exemple de la fenêtre de configuration de HSC :
Le tableau suivant décrit les zones de la fenêtre de configuration :
|
Numéro |
Action |
|---|---|
|
1 |
Nom d'instance de la fonction et type de configuration de comptage configurée. |
|
2 |
Cliquez sur pour configurer une nouvelle instance de la fonction de comptage. |
|
3 |
Double-cliquez sur la colonne pour afficher la liste des types de fonction de comptage disponibles. |
|
4 |
Double-cliquez sur la valeur dans pour modifier le nom d'instance de la fonction. Le est attribué automatiquement par EcoStruxure Machine Expert. Le paramètre est modifiable et vous permet de définir le nom de l'instance. Toutefois, que le soit défini par le logiciel ou par l'utilisateur, utilisez le même nom qu'une entrée des blocs fonction liés au compteur, tel que défini dans l'éditeur . |
|
5 |
Configurez chaque paramètre en cliquant sur le signe plus en regard. Les paramètres disponibles varient selon le mode utilisé. |
Pour plus d’informations sur les paramètres de configuration, consultez le document M241 - Guide de la bibliothèque HSC.
