Organisation de la mémoire du contrôleur

Introduction

La mémoire du contrôleur est composée de deux types de mémoire physique :

La mémoire non volatile contient des fichiers (application, fichiers de configuration, etc.).
La Random Access Memory (RAM) est utilisée pour l'exécution de l'application.

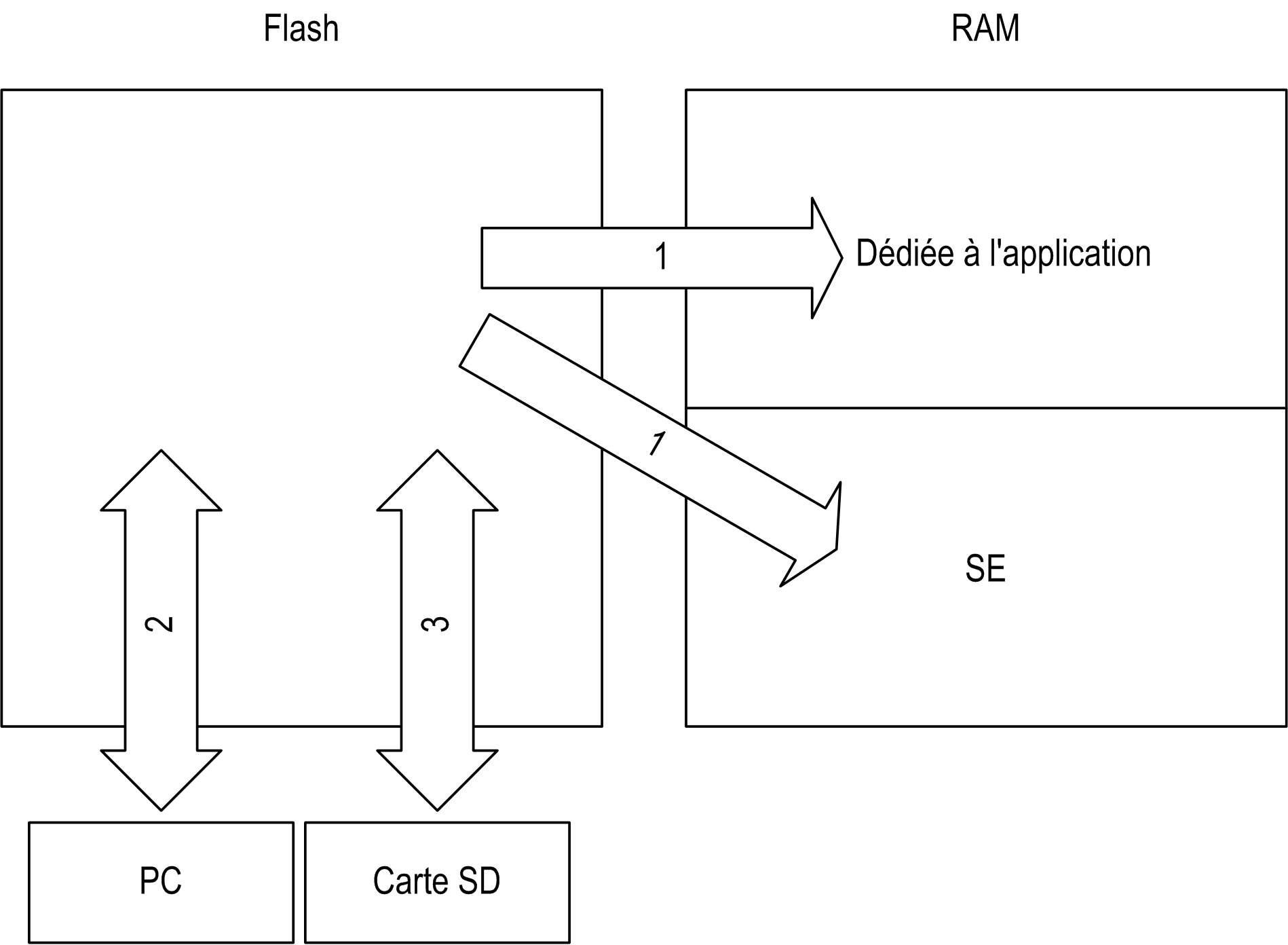

Transferts de fichiers en mémoire

Article	Etat du contrôleur	Événements de transfert de fichier	Connexion	Description
1	–	Déclenchement automatique au démarrage ou au redémarrage	Interne	Transfert de fichiers de la mémoire non volatile vers la mémoire RAM. Le contenu de la mémoire RAM est remplacé.
2	Tous les états sauf INVALID_OS ¹⁾	Déclenchement par l'utilisateur	Port de programmation Ethernet ou USB	Les fichiers peuvent être transférés par : Serveur Web Serveur FTP Controller Assistant EcoStruxure Machine Expert
3	Tous les états	Lancement automatique par script (transfert de données) ou par mise hors tension/sous tension (clonage) lorsqu'une carte SD est insérée	Carte SD	Chargement/téléchargement avec la carte SD ⁽¹⁾.
(1) Si le contrôleur est à l'état INVALID_OS, la seule mémoire accessible est la carte SD, et uniquement pour les mises à niveau de micrologiciel.

NOTE : La modification des fichiers en mémoire non volatile n'affecte pas une application en cours d'exécution. Toute modification apportée aux fichiers dans la mémoire non volatile est prise en compte au prochain redémarrage.
