Configuration de ligne série

Introduction

La fenêtre de configuration des lignes série permet de définir les paramètres physiques d'une ligne série (débit en bauds, parité, etc.).

Configuration de ligne série

Pour configurer une ligne série, double-cliquez sur Ligne série dans l'arborescence Équipements.

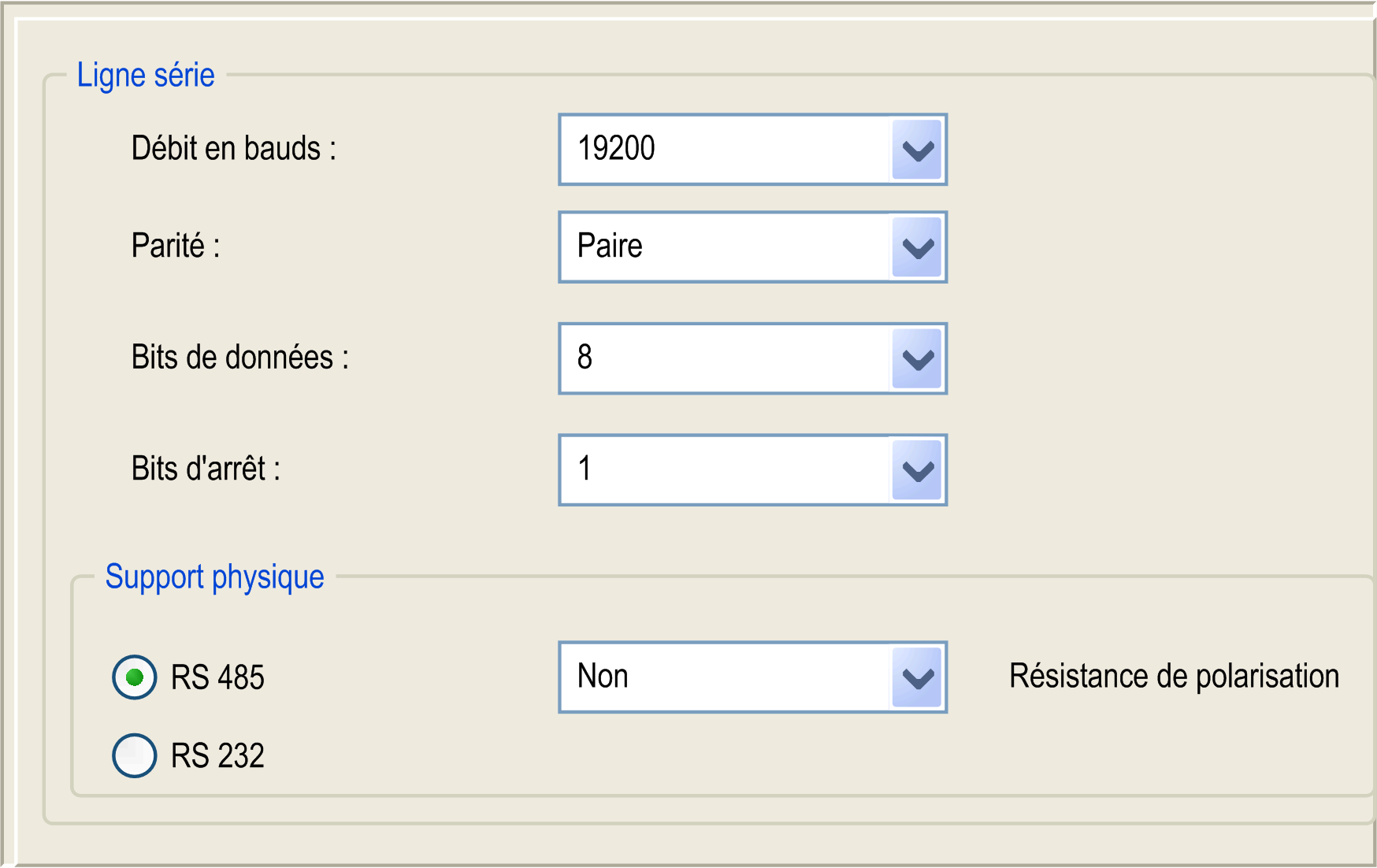

La fenêtre Configuration s'affiche comme suit :

Les paramètres suivants doivent être identiques pour chaque équipement série connecté au port :

Elément

Description

Débit en bauds

Vitesse de transmission en bits/s

Parité

Utilisée pour la détection des erreurs.

Bits de données

Nombre de bits pour la transmission de données

Bits d'arrêt

Nombre de bits d'arrêt

Support physique

Spécifiez le support à utiliser :

  • RS485 (avec ou sans résistance de polarisation)

  • RS-232 (disponible sur la ligne série 1 uniquement)

Résistance de polarisation

Le contrôleur intègre des résistances de polarisation qui peuvent être activées ou désactivées à l'aide de ce paramètre.

Par défaut, les ports Ligne série de votre contrôleur sont configurés pour le protocole Machine Expert, lorsque le micrologiciel du contrôleur est nouveau ou mis à jour. Le protocole de Machine Expert est incompatible avec d'autres protocoles comme Modbus Serial Line. La connexion d'un nouveau contrôleur (ou la mise à jour du micrologiciel d'un contrôleur connecté) à une ligne série configurée pour le protocole Modbus peut interrompre la communication avec les autres équipements de la ligne série. Vérifiez que le contrôleur n'est pas connecté à un réseau de ligne série Modbus actif avant de commencer à télécharger une application valide dont le ou les ports concernés sont configurés correctement pour le protocole visé.

AVIS
INTERRUPTION DES COMMUNICATIONS DE LIGNE SÉRIE
Assurez-vous que les ports de ligne série de votre application sont correctement configurés pour Modbus avant de raccorder physiquement le contrôleur à un réseau Modbus Serial Line opérationnel.
Le non-respect de ces instructions peut provoquer des dommages matériels.

Le tableau suivant indique le débit maximal pour chaque gestionnaire :

Gestionnaire

Débit en bauds maximum (bits/s)

Gestionnaire de réseau Machine Expert

115200

Gestionnaire Modbus

Gestionnaire ASCII

Scrutateur d'E/S Modbus
