Paramètres API

Présentation

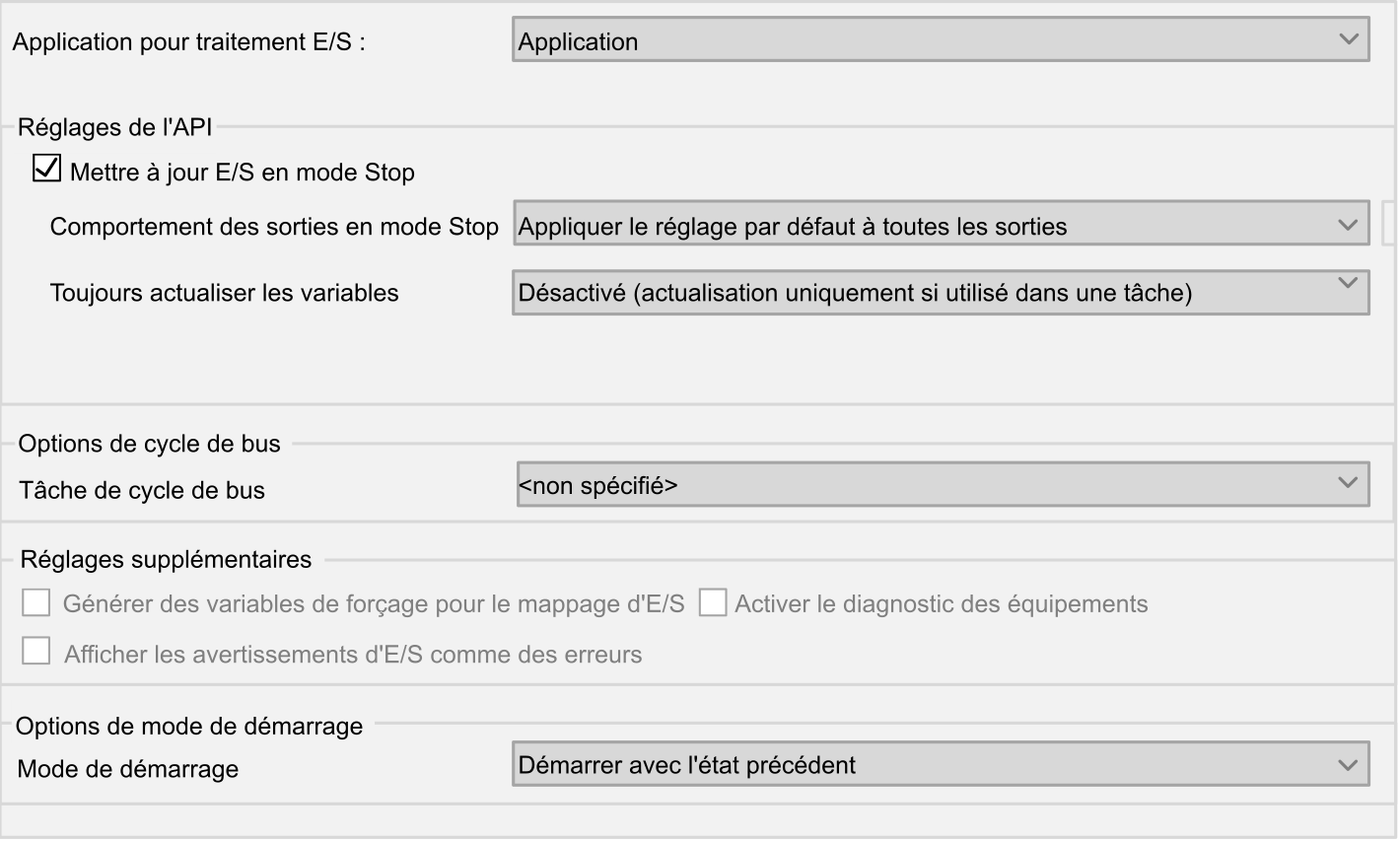

L'illustration ci-dessous présente l'onglet Réglages d'automate :

Elément		Description
Application pour le traitement des E/S		Sélectionnez Application (car il n'y a qu'une application dans le contrôleur). NOTE : Si l'option Aucun est sélectionnée, l'application ne sera pas générée.
Réglages de l'API	Mettre à jour E/S en mode Stop	Si cette option est activée (par défaut), les valeurs des voies d'entrée et de sortie sont également mises à jour lorsque le contrôleur est arrêté.
	Comportement des sorties en mode Stop	Dans la liste, sélectionnez l'une des options suivantes afin de déterminer le traitement des valeurs sur les canaux de sortie en cas d'arrêt du contrôleur : Conserver les valeurs Appliquer le réglage par défaut à toutes les sorties
	Toujours actualiser les variables	Dans la liste de sélection, choisissez l'une des options suivantes : Désactivé (actualisation uniquement si utilisé dans une tâche) Activé 1 (utiliser tâche du cycle de bus si elle n'est utilisée dans aucune tâche) Activé 2 (toujours dans la tâche du cycle de bus)
Options de cycle de bus	Tâche de cycle de bus	Ce paramètre de configuration est le parent de tous les paramètres de tâche de cycle de bus utilisés dans l'arborescence Equipements de l'application. Certains équipements associés à des appels cycliques, tels que les gestionnaires CANopen, peuvent être associés à une tâche particulière. Dans l'équipement, lorsque ce paramètre est réglé sur Utiliser les paramètres de cycle du bus supérieur, le paramètre défini pour le contrôleur est utilisé. La liste de sélection reprend toutes les tâches actuellement définies dans l'application active. Le paramètre par défaut est la tâche MAST. NOTE : La mention <non spécifié> signifie que la tâche est en mode « tâche cyclique la plus lente ».
Réglages supplémentaires	Générer des variables de forçage pour le mappage d'E/S	Non utilisé.
	Activer le diagnostic des équipements	Non utilisé.
	Afficher les avertissements d'E/S comme des erreurs	Non utilisé.
Options de mode de démarrage	Mode de démarrage	Cette option définit le mode de démarrage sur une mise sous tension. Pour plus d'informations, reportez-vous au schéma de comportement des états. Sélectionnez l'un des modes de démarrage suivants : Démarrer avec l'état précédent Démarrer en mode Stop Démarrer en mode Run
