Description générale de la configuration des E/S TM3

Introduction

Il est possible d'ajouter des modules d'extension d'E/S au M241 Logic Controller pour rajouter des entrées et des sorties numériques et analogiques dans le projet, en plus de celles déjà intégrées au contrôleur.

Vous pouvez ajouter des modules d'extension d'E/S TM3 ou TM2 au Logic Controller, et augmenter le nombre d'E/S avec des modules émetteur et récepteur TM3 afin de créer des configurations d'E/S distantes. Des règles spéciales s'appliquent dans tous les cas lors de la création d'extensions d'E/S locales et distantes, ainsi que lors du mélange de modules d'extension d'E/S TM2 et TM3 (reportez-vous à Configuration matérielle maximale.

Le bus d'extension d'E/S du M241 Logic Controller est créé lorsque vous reliez les modules d'extension d'E/S au Logic Controller. Considérés comme des équipements externes dans l'architecture de Logic Controller, ces modules sont traités différemment des E/S intégrées du contrôleur.

Erreurs de bus d'extension d'E/S

Si le contrôleur logique ne parvient pas à communiquer avec un ou plusieurs modules d'extension d'E/S figurant dans la configuration du programme et que ces modules ne sont pas configurés comme facultatifs (voir la section Modules d'extension d'E/S facultatifs), il détecte une erreur de bus d'extension d'E/S. La communication peut échouer pour diverses raisons au démarrage du contrôleur logique ou pendant son exécution. Voici quelques-unes des causes possibles d'échec de communication sur le bus d'extension d'E/S : déconnexion ou absence de modules d'E/S, rayonnement électromagnétique supérieur aux caractéristiques environnementales publiées, ou modules inopérants pour d'autres raisons.

Si une erreur du bus d'extension d'E/S est détectée :

• Le voyant d'état du système I/O du contrôleur s'allume pour signaler une erreur d'E/S.

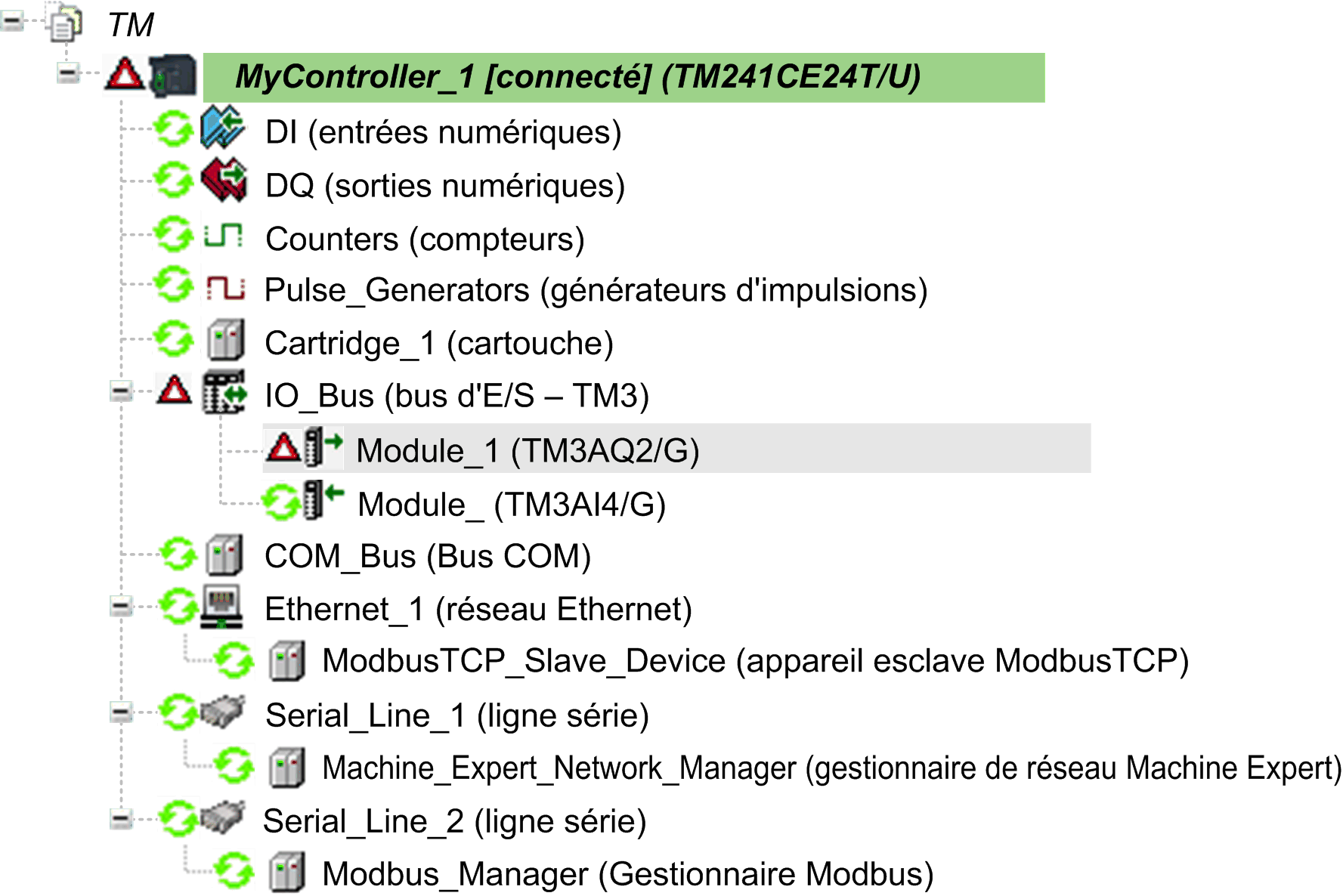

• Lorsque EcoStruxure Machine Expert est en mode en ligne, un triangle rouge apparaît en regard du ou des modules d'extension TM3 en erreur et en regard du noeud IO_Bus dans l'arborescence Equipements.

Pour plus d'informations sur les variables système, reportez-vous à la description des structures PLC_R et TM3_MODULE_R.

Traitement actif des erreurs de bus d'extension d'E/S

Par défaut, la variable système TM3_BUS_W.q_wIOBusErrPassiv prend la valeur ERR_ACTIVE pour activer le traitement actif des erreurs d'E/S. L'application peut régler ce bit sur ERR_PASSIVE pour activer le traitement passif des erreurs d'E/S.

Par défaut, lorsque le Logic Controller détecte un module TM3 avec état d'erreur de communication de bus, il place le bus dans un état "désactivé" où les sorties du module d'extension TM3, la valeur de l'image d'entrée et la valeur de l'image de sortie sont définies sur 0. Un module d'extension TM3 est considéré comme en état d'erreur de communication de bus, lorsqu'un échange d'E/S avec le module d'extension a échoué pendant au moins deux cycles consécutifs de tâches de bus. Lorsqu'une erreur de communication de bus survient, la variable système TM3_MODULE_R[i].i_wModuleState, où [i] est le numéro du module d'extension en état d'erreur, est réglée sur TM3_BUS_ERROR. Les autres bits sont définis sur TM3_OK.

Traitement passif du bus d'extension d'E/S

L'application peut régler la variable système TM3_BUS_W.q_wIOBusErrPassiv sur ERR_PASSIVE pour activer le traitement passif des erreurs d'E/S. Ce traitement des erreurs est fourni pour assurer la compatibilité avec les précédentes versions du micrologiciel.

Quoi qu'il en soit, pendant qu'il tente de rétablir la communication avec les modules d'extension d'E/S, le contrôleur continue de résoudre la logique et, si votre contrôle en est équipé, les E/S intégrées restent gérées par l'application. Lorsque la communication est enfin rétablie, l'application reprend la main sur les modules d'extension d'E/S. Si le rétablissement de la communication échoue, vous devez résoudre le problème, puis redémarrer le système du contrôleur ou exécuter une commande Reset chaud ou Reset froid via EcoStruxure Machine Expert.

La valeur de l'image d'entrée des modules d'extension d'E/S non communicants est conservée et la valeur de l'image de sortie est définie par l'application.

De plus, si un ou plusieurs modules d'E/S muets perturbent la communication avec des modules non affectés, ces derniers sont considérés comme en état d'erreur et la variable système TM3_MODULE_R[i].i_wModuleState (où [i] est le numéro du module d'extension) est réglée sur TM3_BUS_ERROR. Toutefois, avec les échanges de données en cours qui caractérisent le traitement passif des erreurs de bus d'extension d'E/S, les modules non affectés appliquent les données envoyées mais n'appliquent pas les valeurs de repli pour le module muet.

Par conséquent, vous devez dans votre application surveiller l'état du bus ainsi que l'état d'erreur du ou des modules sur le bus, et prendre l'action appropriée en fonction de votre application.

Pour plus d'informations sur les actions exécutées au démarrage du contrôleur logique en cas de détection d'une erreur de bus d'extension d'E/S, consultez la section Description des états de contrôleur.

Redémarrage du bus d'extension d'E/S

Lorsque le traitement actif des erreurs d'E/S est activé, c'est-à-dire que les sorties intégrées et TM3 sont réglées sur 0 en cas de détection d'une erreur de communication de bus, l'application peut demander le redémarrage du bus d'extension d'E/S pendant l'exécution du contrôleur logique (sans nécessiter de redémarrage à froid, de redémarrage à chaud, de mise hors tension suivie d'une remise sous tension, ou de téléchargement d'une application).

Si la variable système TM3_BUS_W.q_wIoBusRestart est réglée sur 1 et que l'une des conditions ci-dessus n'est pas remplie, le contrôleur logique n'effectue aucune action.

Adéquation entre les configurations matérielle et logicielle

Les E/S qui peuvent être intégrées dans votre automate sont indépendantes de celles que vous avez éventuellement ajoutées sous la forme d'extension d'E/S. Il est important que la configuration des E/S logiques de votre programme corresponde à la configuration des E/S physiques de votre installation. Si vous ajoutez ou supprimez une E/S physique dans le bus d'extension d'E/S ou (en fonction de la référence du contrôleur) dans le contrôleur (sous la forme de cartouches), il est impératif de mettre à jour la configuration de votre application. Cette règle s'applique également aux équipements de bus de terrain susceptibles d'exister dans votre installation. Sinon, le bus d'extension ou le bus de terrain risque de ne plus fonctionner, alors que les E/S intégrées éventuellement présentes dans le contrôleur continuent à fonctionner.

Présentation de la fonctionnalité Module facultatif pour les modules d'extension d'E/S

Vous avez la possibilité de marquer les modules d'extension d'E/S comme facultatifs dans la configuration. La fonctionnalité Module facultatif permet de définir des modules qui ne sont pas raccordés physiquement au Logic Controller et offre, de ce fait, plus de flexibilité pour la configuration. Etant donné qu'une application peut prendre en charge plusieurs configurations physiques de modules d'extension d'E/S, vous bénéficiez d'une évolutivité accrue, sans pour autant devoir gérer plusieurs fichiers d'application.

Gardez à l'esprit les conséquences et incidences induites par le fait de marquer les modules d'E/S comme facultatifs dans l'application, à la fois lorsque ces modules sont physiquement absents et présents alors que la machine fonctionne ou que le processus est exécuté. Veillez à en tenir compte dans votre analyse des risques.
