MC_ReadStatus_PTO : obtenir l'état de l'axe

Description du bloc fonction

Ce bloc fonction renvoie l'état du diagramme des états pour l'axe considéré.

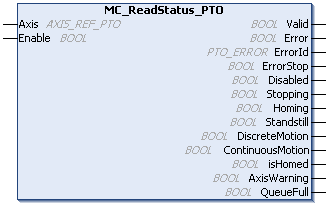

Représentation graphique

Représentation en langage IL et ST

Pour voir la représentation générale en langage IL ou ST, reportez-vous au chapitre Représentation des fonctions et blocs fonction.

Variables d'entrée

Ce tableau décrit les variables d'entrée :

Entrée	Type	Valeur initiale	Description
Axis	AXIS_REF_PTO	-	Nom de l'axe (instance) pour lequel le bloc fonction doit être exécuté. Dans l'arborescence des équipements, le nom est indiqué dans la configuration du contrôleur.
Enable	BOOL	FALSE	Lorsque la valeur est TRUE, le bloc fonction est exécuté. Les valeurs des entrées du bloc fonction sont modifiables en permanence, et les sorties sont mises à jour en continu. La valeur FALSE met fin à l'exécution du bloc fonction et réinitialise ses sorties.

Entrée

Type

Valeur initiale

Description

Axis

AXIS_REF_PTO

Nom de l'axe (instance) pour lequel le bloc fonction doit être exécuté. Dans l'arborescence des équipements, le nom est indiqué dans la configuration du contrôleur.

Enable

BOOL

FALSE

Lorsque la valeur est TRUE, le bloc fonction est exécuté. Les valeurs des entrées du bloc fonction sont modifiables en permanence, et les sorties sont mises à jour en continu.

La valeur FALSE met fin à l'exécution du bloc fonction et réinitialise ses sorties.

Variables de sortie

Le tableau suivant décrit les variables de sortie :

Sortie	Type	Valeur initiale	Description
Valid	BOOL	FALSE	Le jeu de sorties est valide.
Error	BOOL	FALSE	La valeur TRUE indique qu'une erreur a été détectée. L'exécution du bloc fonction est terminée.
ErrorId	PTO_ERROR	PTO_ERROR.NoError	Lorsque Error a la valeur TRUE : code de l'erreur détectée.
ErrorStop	BOOL	FALSE	Si la valeur est TRUE, l'état est "Active" (Diagramme des états de mouvement).
Disabled	BOOL	FALSE
Stoppping	BOOL	FALSE
Homing	BOOL	FALSE
Stanstill	BOOL	FALSE
DiscreteMotion	BOOL	FALSE
ContinuousMotion	BOOL	FALSE
IsHomed	BOOL	FALSE	La valeur TRUE indique que le point de référence est valide et qu'un mouvement absolu est autorisé.
AxisWarning	BOOL	FALSE	La valeur TRUE indique qu'une alerte est présente sur l'axe (pour plus d'informations, exécutez le bloc fonction MC_ReadAxisError_PTO).
QueueFull	BOOL	FALSE	La valeur TRUE indique que la file d'attente de mouvements est pleine et qu'aucun mouvement supplémentaire n'est admis dans la mémoire tampon.
