Référence courte et index à l'intérieur

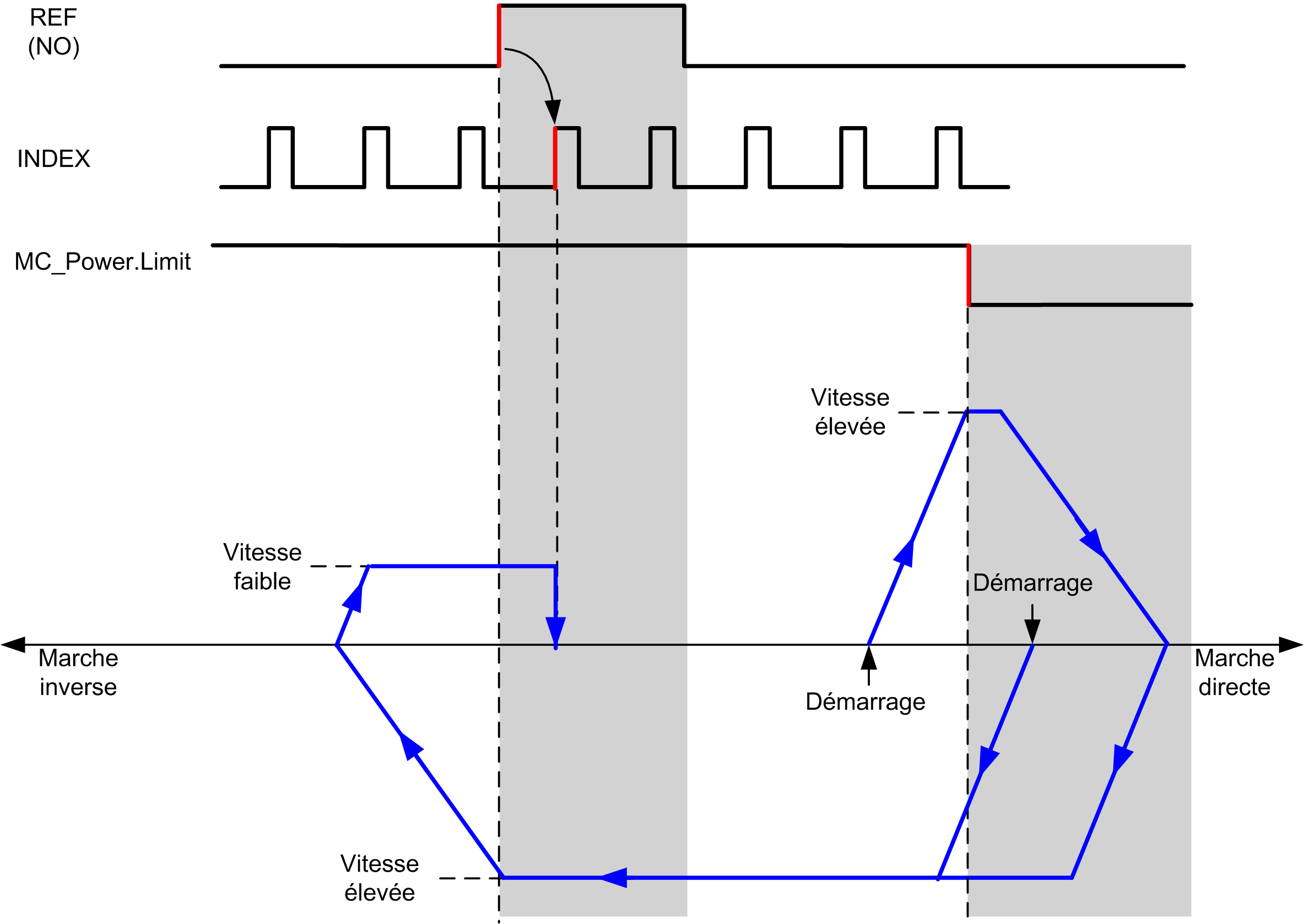

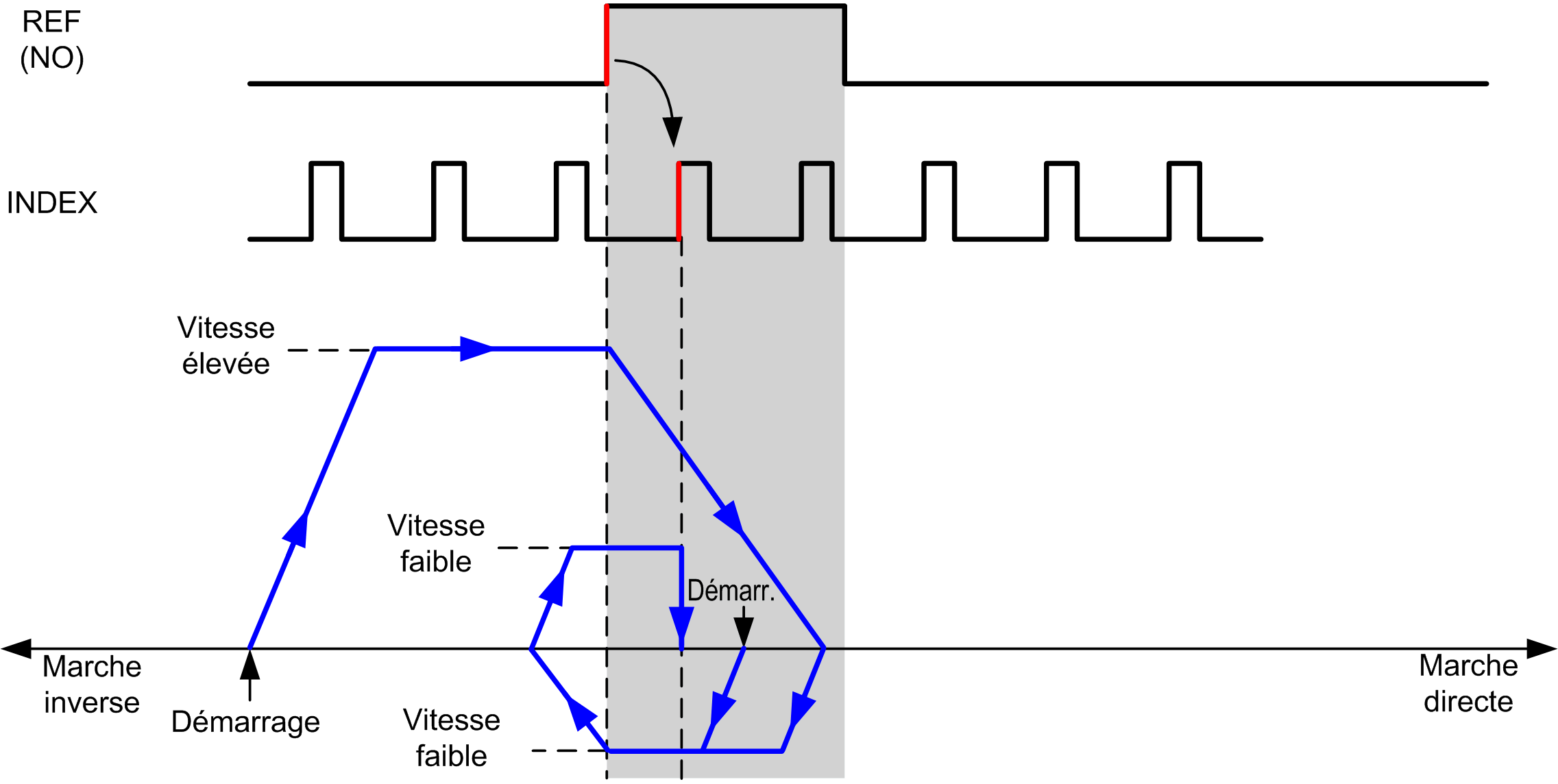

Référence courte et index à l'intérieur : direction positive

L'origine est définie sur le premier index, après le front montant du détecteur de référence en marche avant.

La direction initiale du mouvement dépend de l'état du détecteur de référence :



REF (NO)   Point de référence (normalement ouvert)





REF (NO)   Point de référence (normalement ouvert)

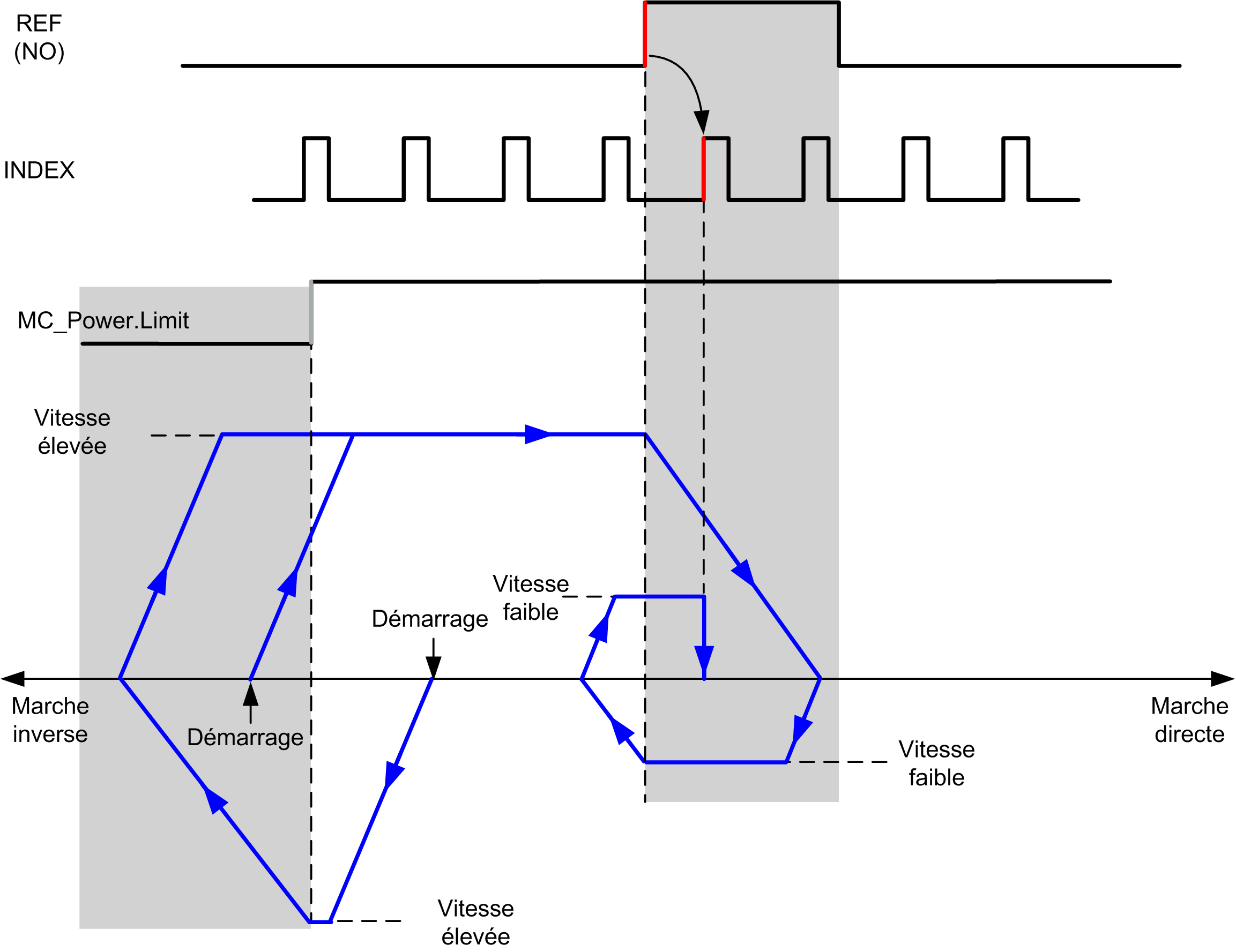

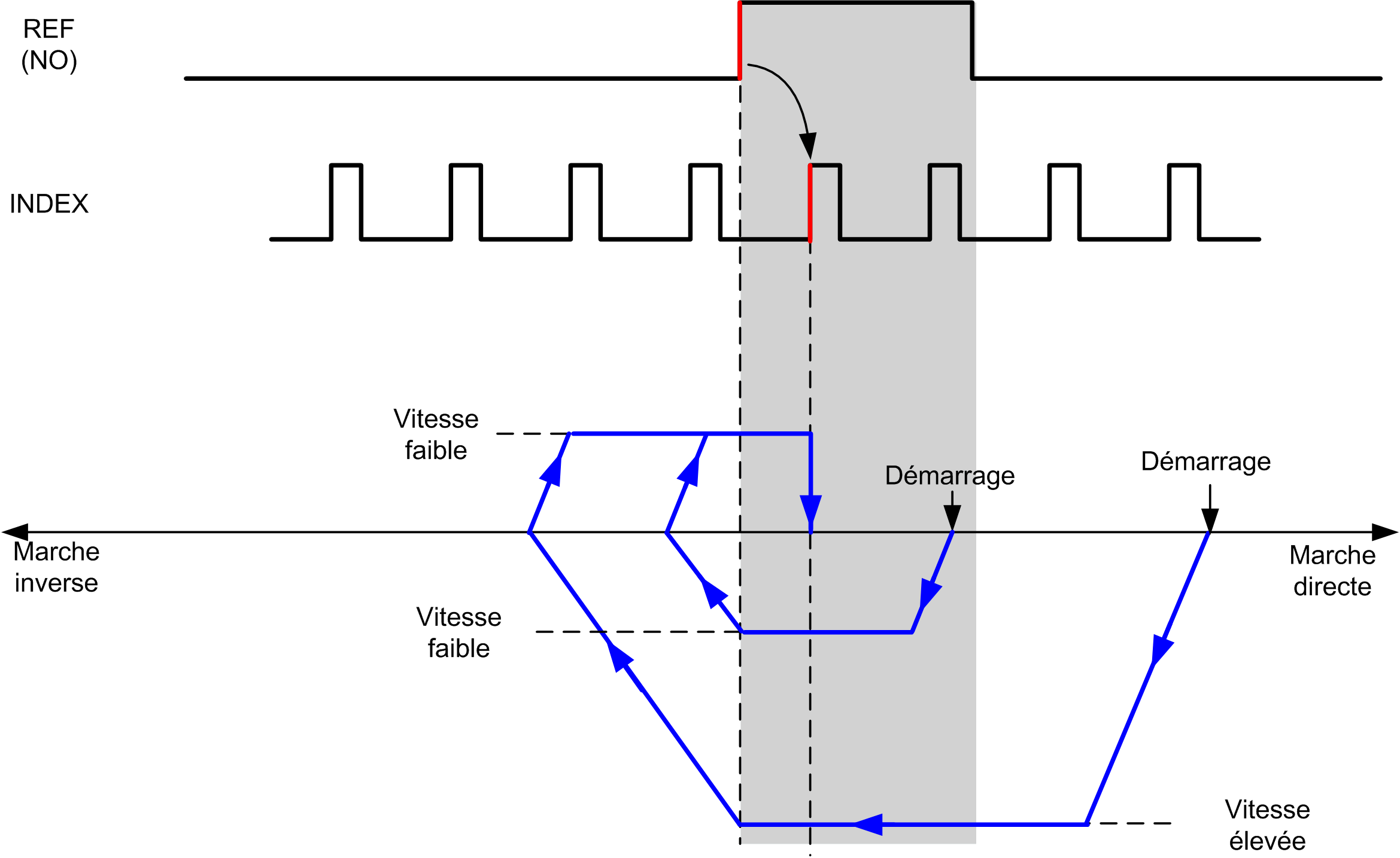

Référence courte et index à l'intérieur : direction négative

L'origine est définie sur le premier index, après le front montant du détecteur de référence en marche avant.

La direction initiale du mouvement dépend de l'état du détecteur de référence :



REF (NO)   Point de référence (normalement ouvert)





REF (NO)   Point de référence (normalement ouvert)
