Caractéristiques et câblage de l'alimentation CC

Présentation

Cette section contient les schémas de câblage et les caractéristiques de l'alimentation CC.

Plage de tension de l'alimentation CC

Si la tension spécifiée n'est pas maintenue, la commutation des sorties risque de ne pas s'effectuer comme prévu. Utilisez des verrous de sécurité appropriés, ainsi que des circuits de surveillance de la tension.

DANGER
	RISQUE D'INCENDIE Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations. Pour le câblage des sorties relais (2 A), utilisez des conducteurs d'au moins 0,5 mm² (AWG 20) ayant une température nominale d'au moins 80 °C (176 °F). Pour les conducteurs communs du câblage des sorties relais (7 A), ou le câblage de sorties relais au-dessus de 2 A, utilisez des conducteurs d'au moins 1,0 mm² (AWG 16) avec une température nominale égale ou supérieure à 80 °C (176 °F). Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE D'INCENDIE

Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations.
Pour le câblage des sorties relais (2 A), utilisez des conducteurs d'au moins 0,5 mm² (AWG 20) ayant une température nominale d'au moins 80 °C (176 °F).
Pour les conducteurs communs du câblage des sorties relais (7 A), ou le câblage de sorties relais au-dessus de 2 A, utilisez des conducteurs d'au moins 1,0 mm² (AWG 16) avec une température nominale égale ou supérieure à 80 °C (176 °F).

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Contraintes applicables à l'alimentation CC

Le M251 Logic Controlleret les E/S associées (TM2, TM3, d’une tension nominale de 24 VCC. Les alimentations 24 VCC doivent être de type SELV (Safety Extra Low Voltage) ou PELV (Protective Extra Low Voltage) conformément à la norme CEI 61140. Ces alimentations sont isolées entre les circuits électriques d'entrée et de sortie de l'alimentation.

AVERTISSEMENT
	RISQUE DE SURCHAUFFE ET D'INCENDIE Ne connectez pas l'équipement directement à la tension du secteur. N'utilisez que des alimentations et des circuits de type PELV pour l'équipement¹. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

¹ Conformément aux exigences UL (Underwriters Laboratories), l'alimentation doit également être conforme aux divers critères de NEC Class 2 et son courant doit être limité naturellement à une puissance de sortie disponible maximale inférieure à 100 VA (environ 4 A à la tension nominale), ou ne pas être limité naturellement, mais avec un dispositif de protection supplémentaire, tel qu’un disjoncteur ou un fusible conforme aux exigences de la clause 9.4 Limited-energy circuit de la norme UL 61010-1. Dans tous les cas, la limitation de courant ne doit jamais dépasser celle des caractéristiques électriques et schémas de câblage de l’équipement décrit dans la présente documentation. Dans tous les cas, l’alimentation doit être raccordée à la terre et vous devez séparer les circuits Class 2 des autres circuits. Si la capacité indiquée dans les caractéristiques électriques ou les schémas de câblage est supérieure à la limite de courant spécifiée, plusieurs alimentations Class 2 peuvent être utilisées.

Caractéristiques CC du contrôleur

Ce tableau indique les caractéristiques de l'alimentation CC pour le contrôleur :

Caractéristique		Valeur
Tension nominale		24 VCC
Plage de tension de l'alimentation		19,2 à 28,8 VCC
Durée de coupure de courant		10 ms à 24 VCC
Courant d'appel maximal		50 A
Consommation d'énergie		32,6 W, max. 40,4 W⁽¹⁾
Isolement	entre l'alimentation CC et la logique interne	Pas d'isolement
Isolement	entre l'alimentation CC et la terre de protection (PE)	500 VCA
(1) Contrôleur + 7 modules d'extension TM3

Coupure de courant

La durée pendant laquelle le M251 Logic Controller continue à fonctionner normalement en cas de coupure de courant varie selon la charge appliquée à l'alimentation du contrôleur. En général, une durée minimale de 10 ms est garantie conformément aux normes CEI.

Lorsque vous planifiez la gestion de l'alimentation délivrée au contrôleur, comparez la durée de coupure de courant au temps de cycle rapide.

Lors d'une coupure de courant, le nombre potentiel de scrutations de la logique et donc de mises à jour de la table d'images des E/S peut être élevé. Pendant ce temps, aucune alimentation externe n'est délivrée aux entrées, aux sorties ou aux deux selon l'architecture d'alimentation et les circonstances de la coupure de courant.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Contrôlez individuellement chaque source d'alimentation utilisée dans le contrôleur, notamment les alimentations des entrées, les alimentations des sorties et l'alimentation du contrôleur pour que le système s'éteigne correctement en cas de coupure de courant. Les entrées surveillant chacune des sources d'alimentation doivent être des entrées non filtrées. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

AVERTISSEMENT

FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT

Contrôlez individuellement chaque source d'alimentation utilisée dans le contrôleur, notamment les alimentations des entrées, les alimentations des sorties et l'alimentation du contrôleur pour que le système s'éteigne correctement en cas de coupure de courant.
Les entrées surveillant chacune des sources d'alimentation doivent être des entrées non filtrées.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Schéma de câblage de l'alimentation CC

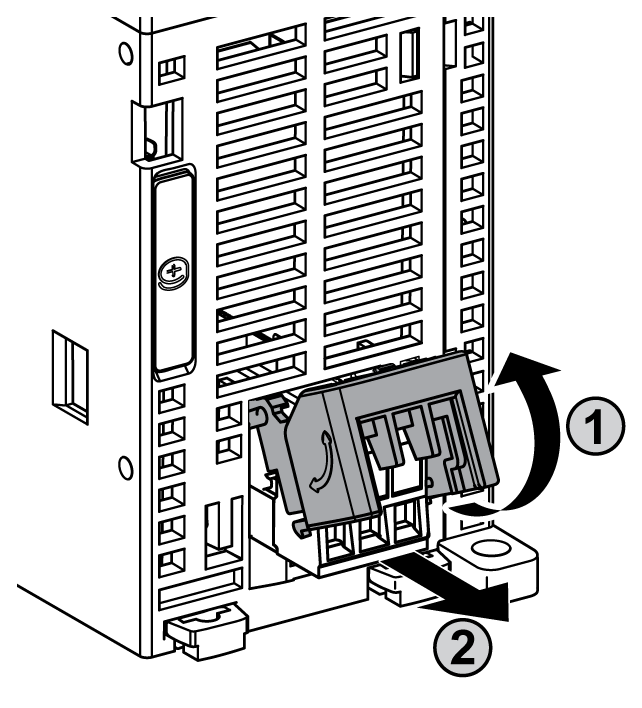

Cette figure montre la procédure de retrait d'un bornier d'alimentation :

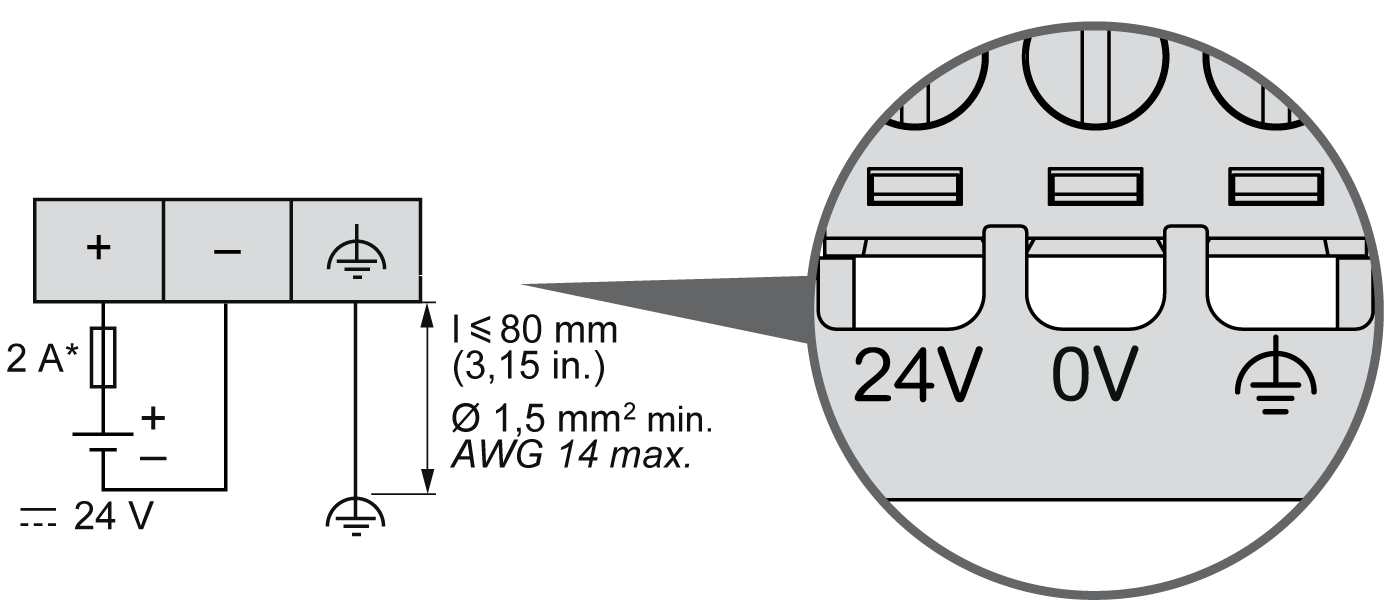

La figure suivante illustre le câblage de l'alimentation CC :

* Fusible de type T

Pour plus d'informations, reportez-vous aux règles de retrait d'un bornier à vis débrochable d'un pas de 5,08.
