Description des E/S compactes

Introduction

Les d'E/S compacts TM5 sont des modules d'extension d'E/S pour votre système TM5. Les modules d'E/S compacts sont constitués d'un groupe de cinq modules d'E/S électroniques TM5 regroupés sous une même référence. Les différents modules électroniques sont identifiés sur leur panneau avant au moyen d'une désignation abrégée, tandis que la référence du groupe entier se trouve sur le côté du module d'E/S compactes. Cette désignation figurant sur les faces des différents modules correspond aux derniers caractères des références de ces derniers. Les borniers sont assemblés sur les E/S compactes à la livraison.

Les E/S compactes utilisent une seule adresse sur le bus TM5.

Les modules électroniques inclus dans les E/S compactes ne sont pas substituables individuellement.

NOTE : contrairement aux modules électroniques individuels des E/S numériques et analogiques TM5, les E/S compactes ne permettent pas de réaliser des remplacement à chaud. Ne tentez pas d'échanger à chaud ces modules.

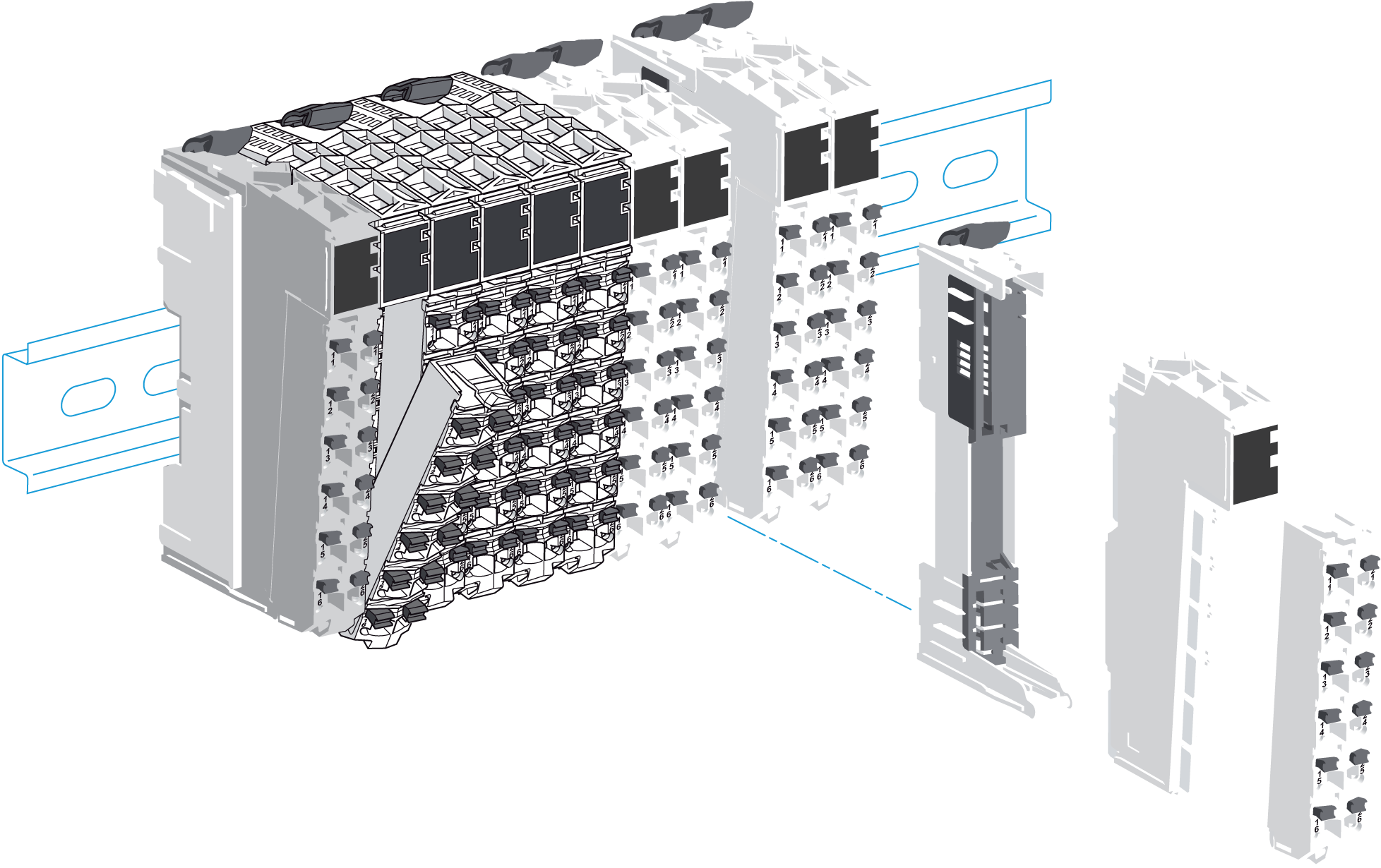

La figure suivante montre une E/S compacte TM5 comme deuxième composant d'un îlot distant :





E/S compactes

La gamme des d'E/S compactes TM5 comprend notamment :

odes modules électroniques d'entrées numériques,

odes modules électroniques de sorties numériques,

odes modules électroniques d'entrées analogiques,

odes modules électroniques de sorties analogiques.

Chacun des canaux d'un module électronique possède un voyant d'état.

Les fonctionnalités mécaniques et matérielles sont décrites dans le Guide de référence du matériel des modules d'E/S compactes Modicon TM5.

Le tableau suivant décrit la référence des E/S compactes du Système TM5 :

Description physique des E/S compactes

Les modules électroniques individuels inclus dans une E/S compacte ne peuvent pas être remplacés et les bornier sont fournis assemblés sur les E/S compactes.

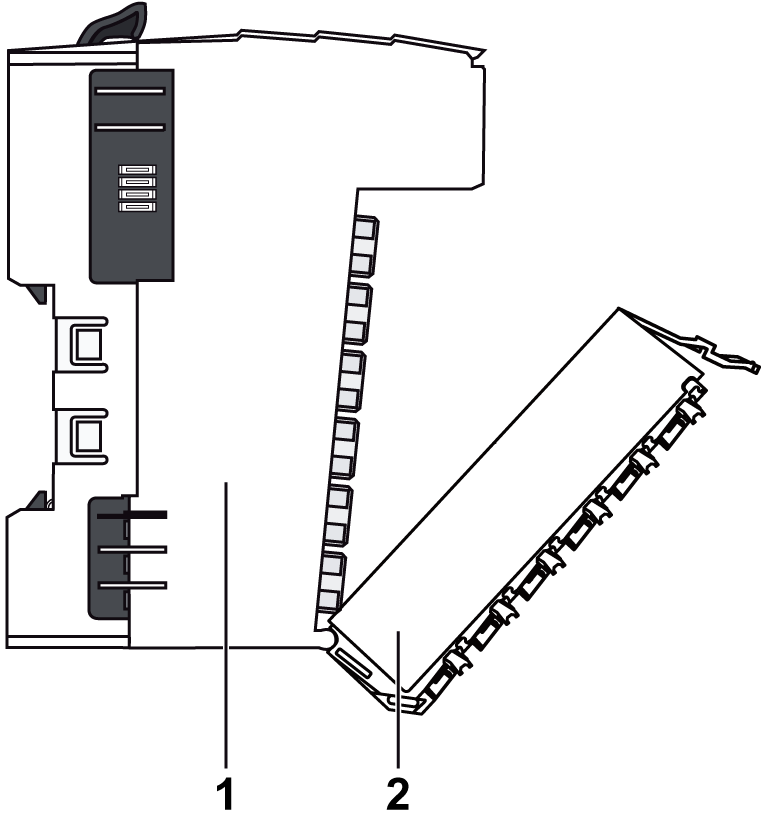

1   Embase de bus intégrée et modules électroniques des E/S compactes (inséparables)

2   Borniers

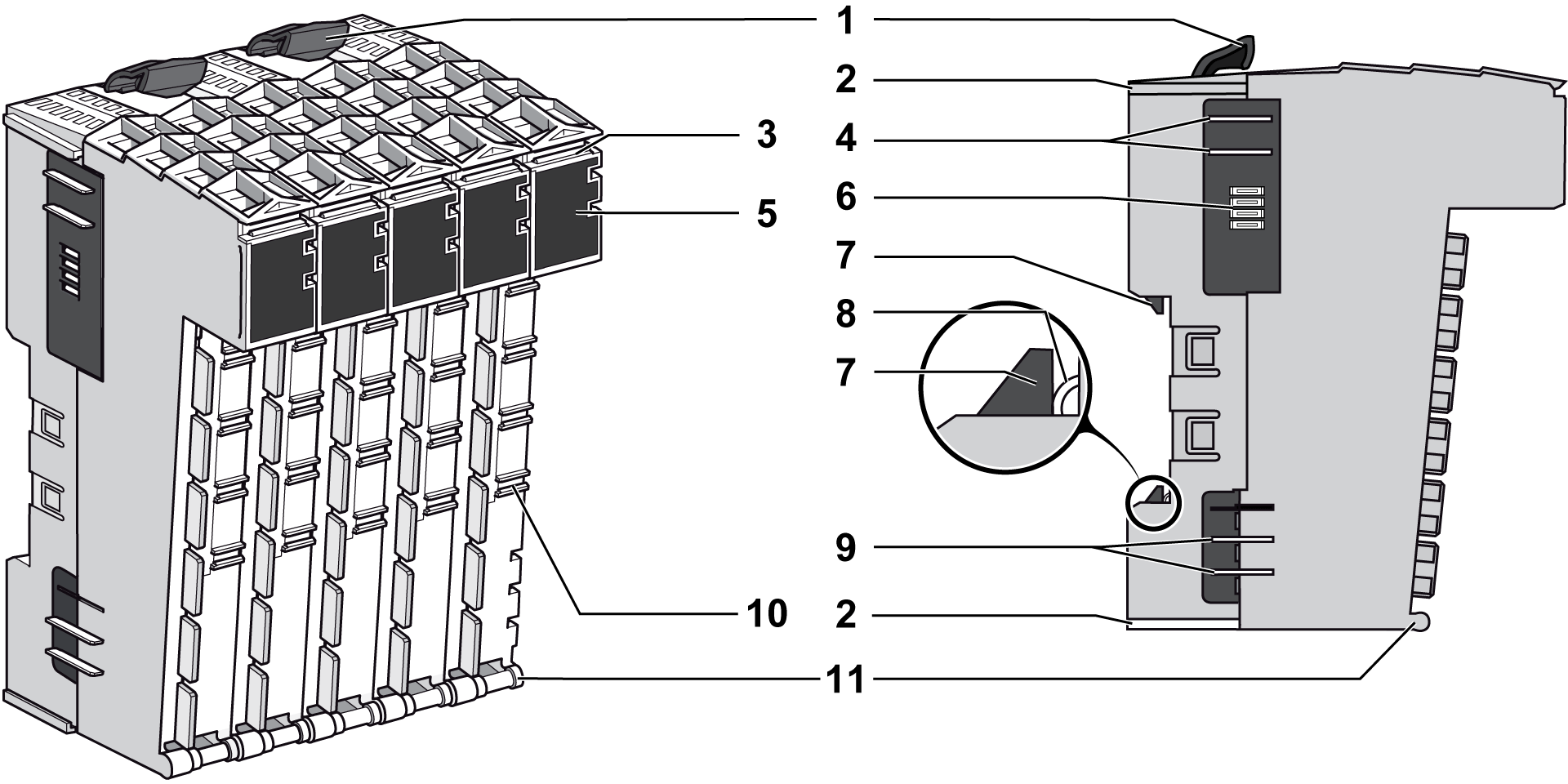

La figure suivante indique la description physique de l'embase de bus et des modules électroniques des E/S compactes :



1   Leviers de verrouillage

2   Guides de verrouillage

3   Emplacement pour l'étiquetage

4   Contacts d'alimentation du bus TM5

5   Affichage (voyants)

6   Contacts des données du bus TM5

7   Mécanisme de verrouillage du rail DIN

8   Contact du rail DIN

9   Contacts d'alimentation des E/S 24 VCC

10   Emplacement pour coder le module électronique avec le bornier associé

11   Axe de rotation du bornier

NOTE : les borniers associés aux E/S compactes sont des borniers blancs de 12 broches.

Caractéristiques des modules d'entrée et de sortie

Le tableau suivant décrit brièvement les modèles d'entrée et de sortie des E/S compactes :
