Montage du M262 Logic/Motion Controller - Positions et dégagements

Introduction

Cette section décrit les positions de montage correctes du M262 Logic/Motion Controller.

NOTE : Respectez les espacements appropriés pour permettre une ventilation suffisante et maintenir une température ambiante conforme aux caractéristiques environnementales.

Position de montage correcte

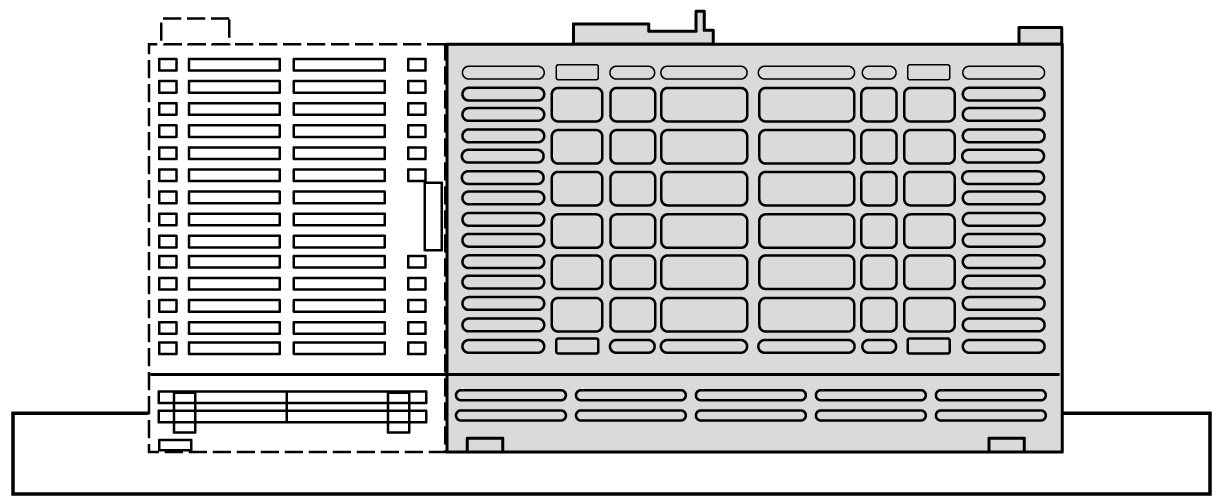

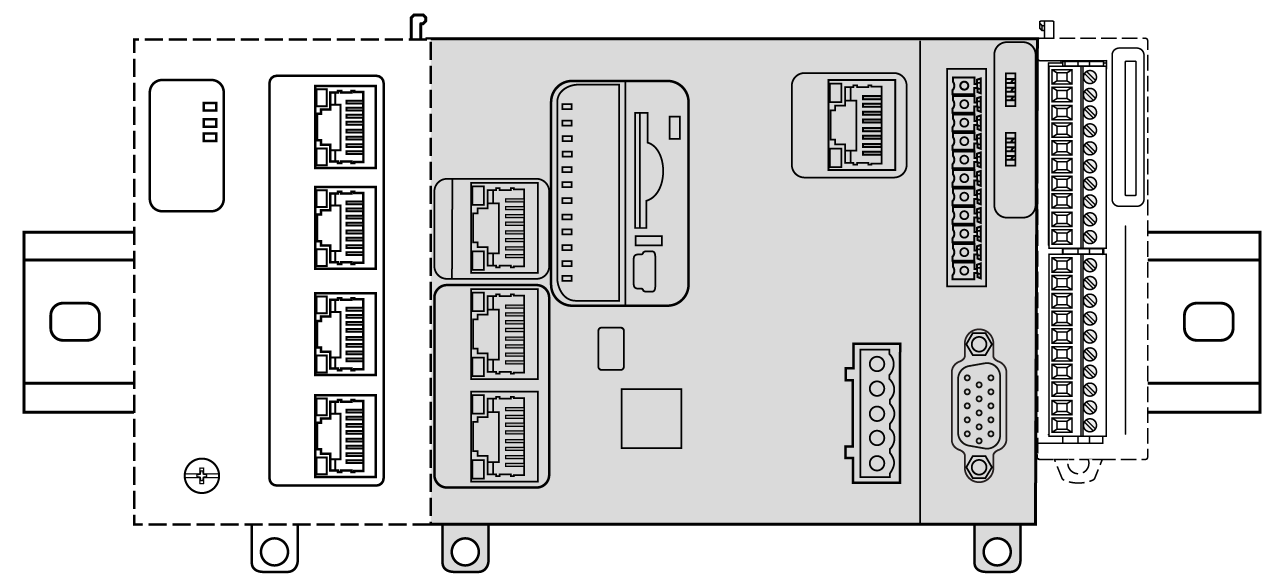

Pour optimiser le fonctionnement, le M262 Logic/Motion Controller doit être monté comme indiqué sur les illustrations ci-dessous :

Positions de montage acceptables

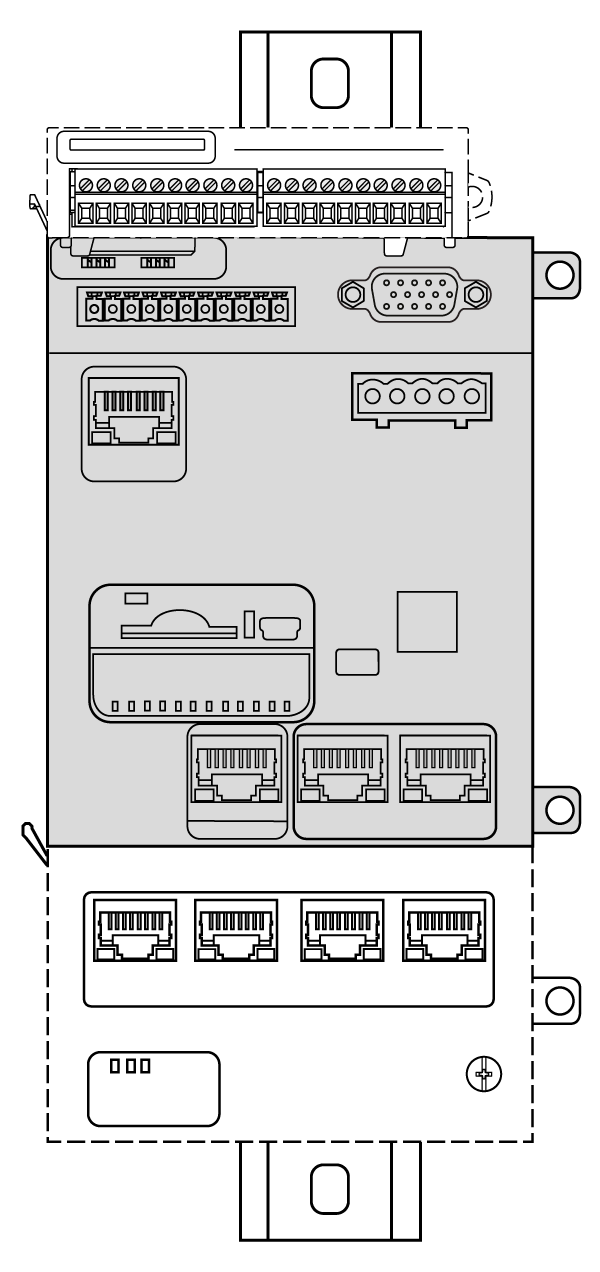

Le M262 Logic/Motion Controller peut également être monté verticalement sur un plan vertical, comme indiqué ci-après:

NOTE : Les modules d'extension TM3 doivent être montés au-dessus du contrôleur.

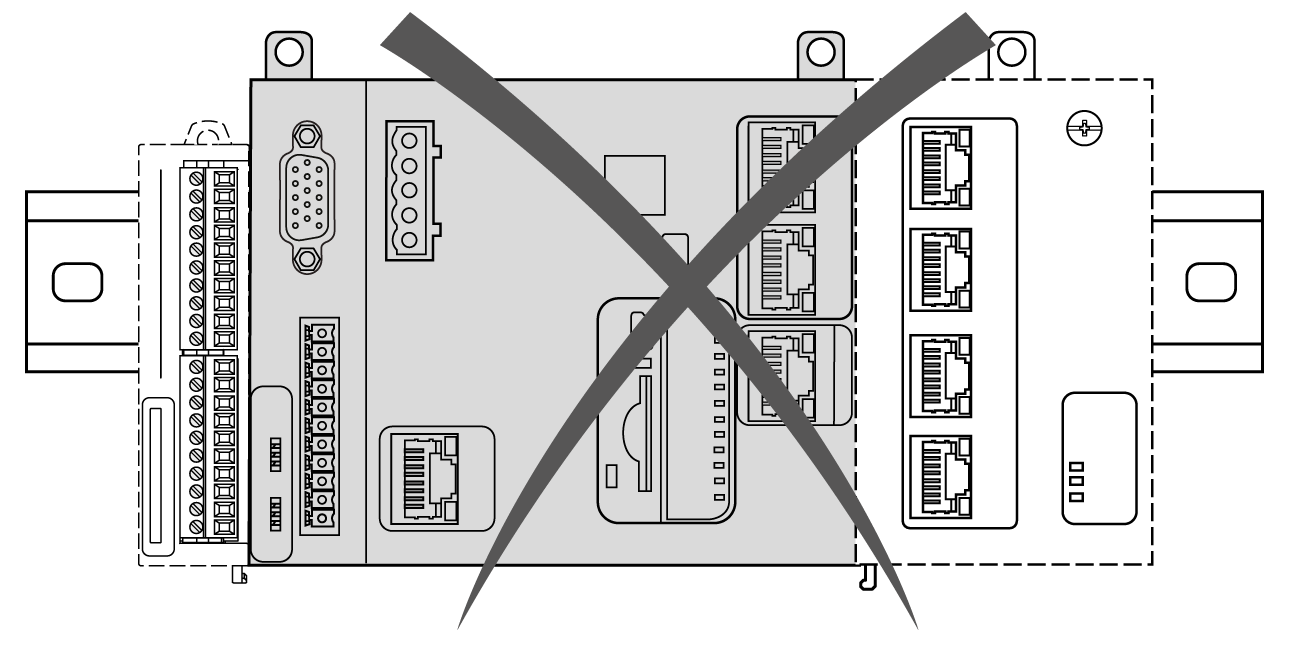

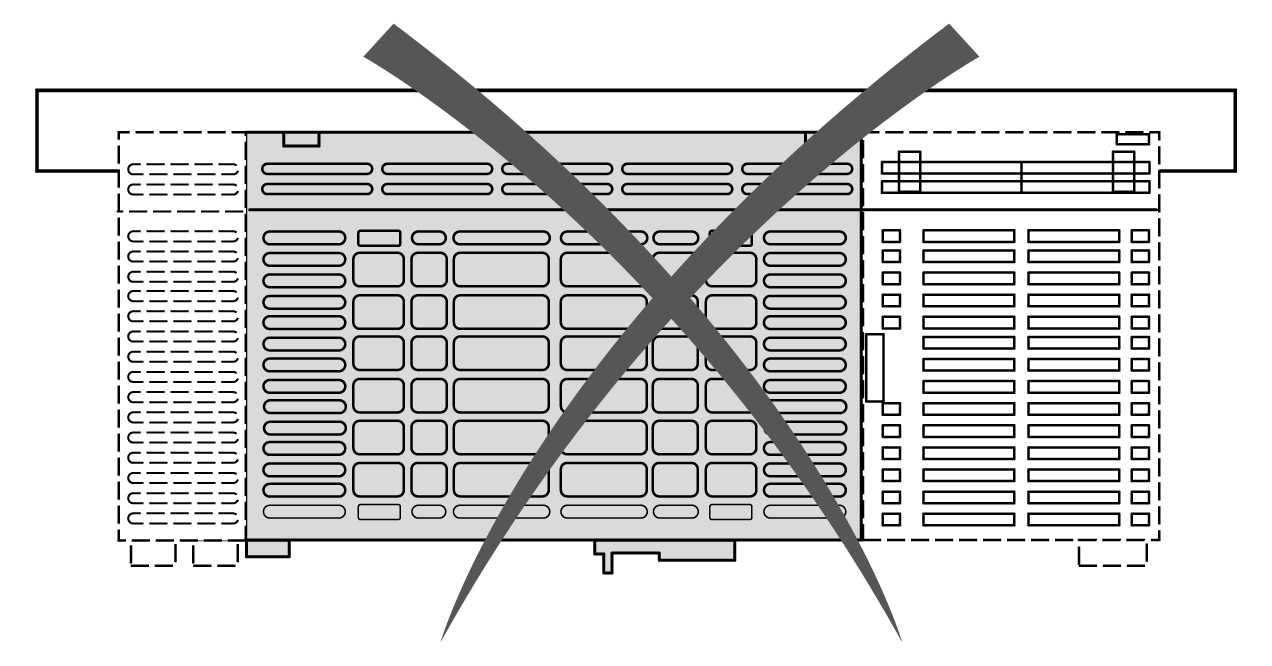

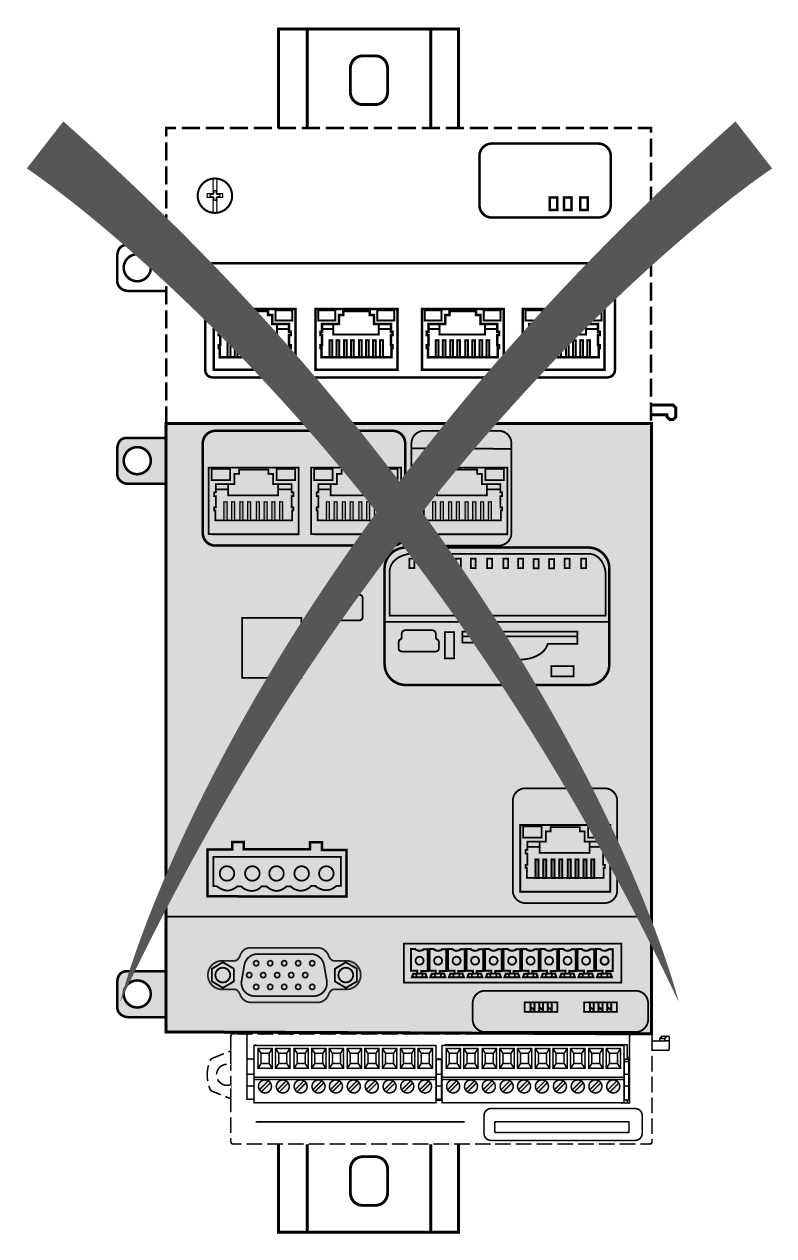

Positions de montage incorrectes

Le M262 Logic/Motion Controller doit être positionné uniquement comme indiqué sur les illustrations dans la section Position de montage correcte. Les figures ci-dessous montrent des positions de montage incorrectes :

Dégagements minimum

 AVERTISSEMENT
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT
  • Placez les périphériques dégageant le plus de chaleur en haut de l'armoire et assurez-vous que la ventilation est adéquate.
  • Évitez de placer cet équipement à côté ou au-dessus d'appareils pouvant entraîner une surchauffe.
  • Installez l'équipement dans un endroit présentant les dégagements minimum par rapport à toutes les structures et tous les équipements adjacents, conformément aux instructions de ce document.
  • Installez tous les équipements conformément aux spécifications fournies dans la documentation correspondante.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

L'automate M262 Logic/Motion Controller est un produit IP20 et doit être installé dans un boîtier. Des dégagements précis doivent être respectés lors de l'installation du produit.

Trois types de dégagement sont à prendre en compte :

  • entre le module M262 Logic/Motion Controller et les parois de l'armoire (y compris la porte) ;

  • entre les borniers du M262 Logic/Motion Controller et les conduites de câbles pour réduire les interférences électromagnétiques potentielles entre le contrôleur et le câblage ;

  • entre le module M262 Logic/Motion Controller et les autres équipements installés dans la même armoire et qui génèrent de la chaleur.

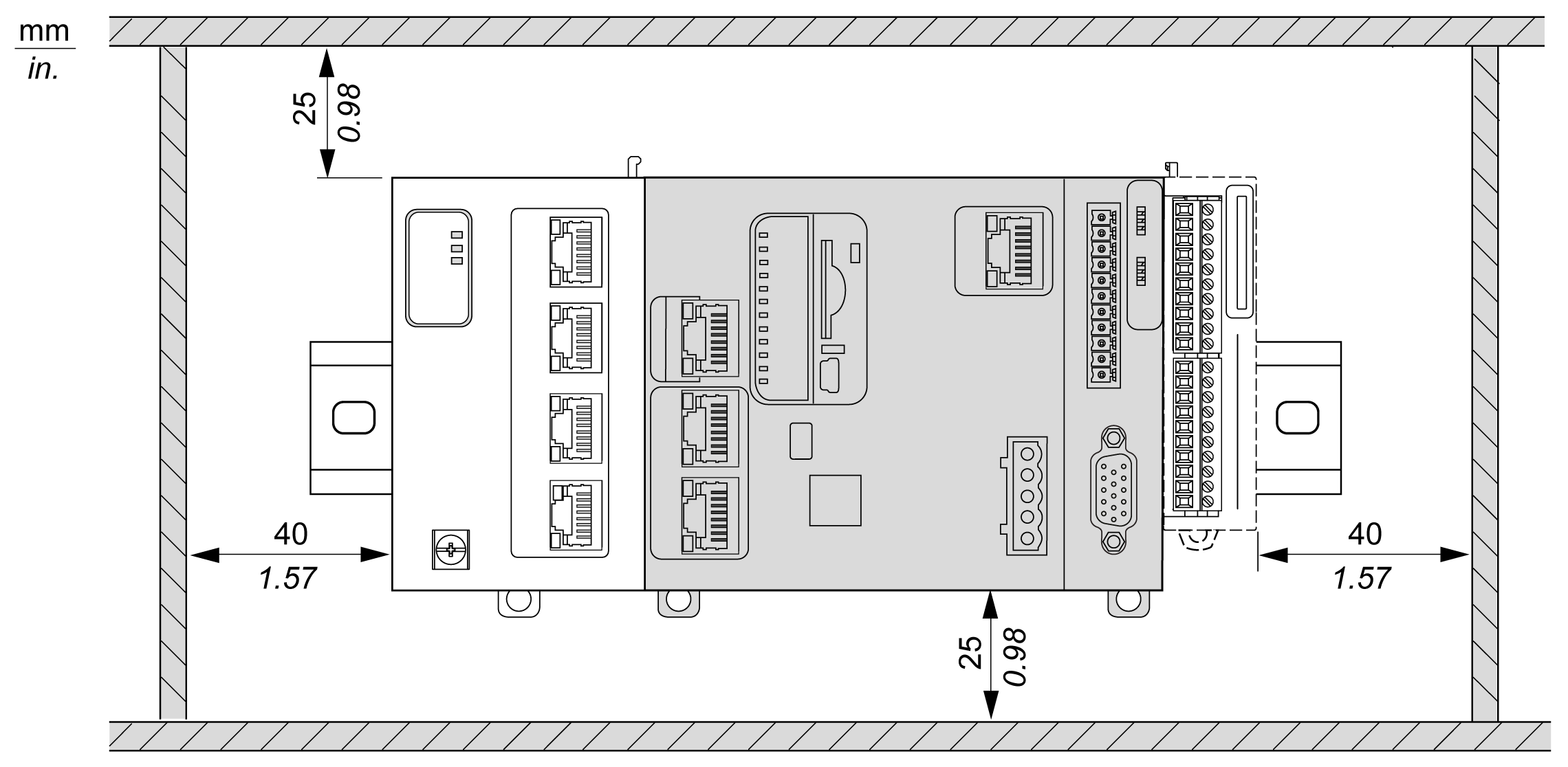

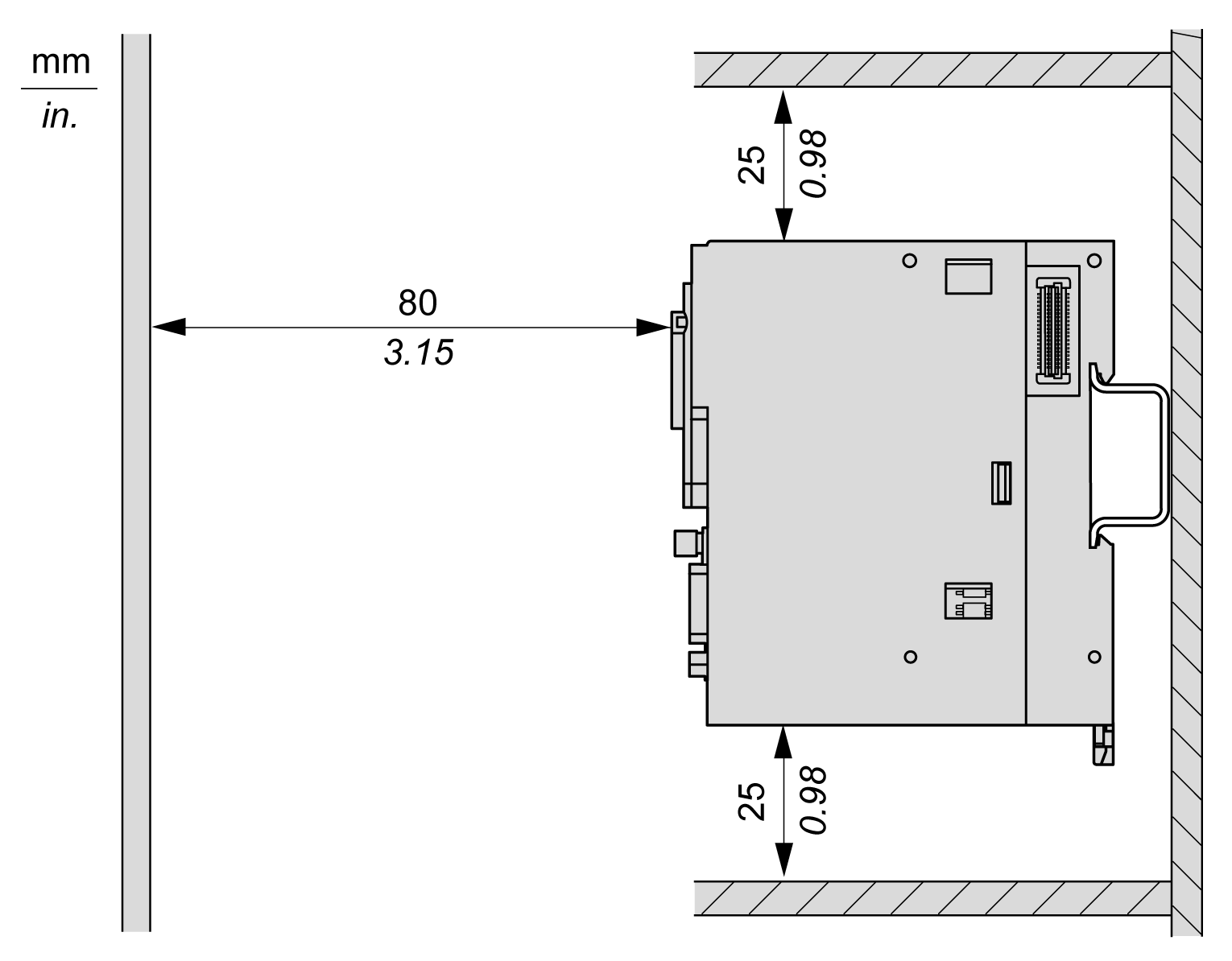

L'illustration suivante indique les dégagements minimum à respecter pour toutes les références de M262 Logic/Motion Controller :
