Ligne série

Présentation

La ligne série permet de communiquer avec des équipements prenant en charge le protocole Modbus comme maître ou esclave, le protocole ASCII (imprimante, modem, etc.) et le protocole Machine Expert (IHM, etc.).

Caractéristiques

Caractéristique		Description
Fonction		RS485 ou RS232 configuré par logiciel
Type de connecteur		RJ45
Isolement		550 VCA
Débit en bauds		1200 à 115200 bps
Câble	Type	Blindé
Câble	Longueur maximum (entre le contrôleur et un boîtier de raccordement isolé)	30 m (98,43 ft) pour RS485 15 m (49,21 ft) pour RS232
Polarisation		La configuration logicielle permet de raccorder des résistances de polarisation de 576 Ω, lorsque le nœud est configuré comme maître.

NOTE : Certains équipements délivrent une tension sur les connexions série RS485. Ne raccordez pas ces lignes de tension au contrôleur, car cela risque d'endommager l'électronique du port série du contrôleur et de rendre ce port inopérant.

AVIS
	ÉQUIPEMENT INOPÉRANT N'utilisez que le câble série VW3A8306R•• pour connecter des équipements RS485 au contrôleur. Le non-respect de ces instructions peut provoquer des dommages matériels.

Brochage

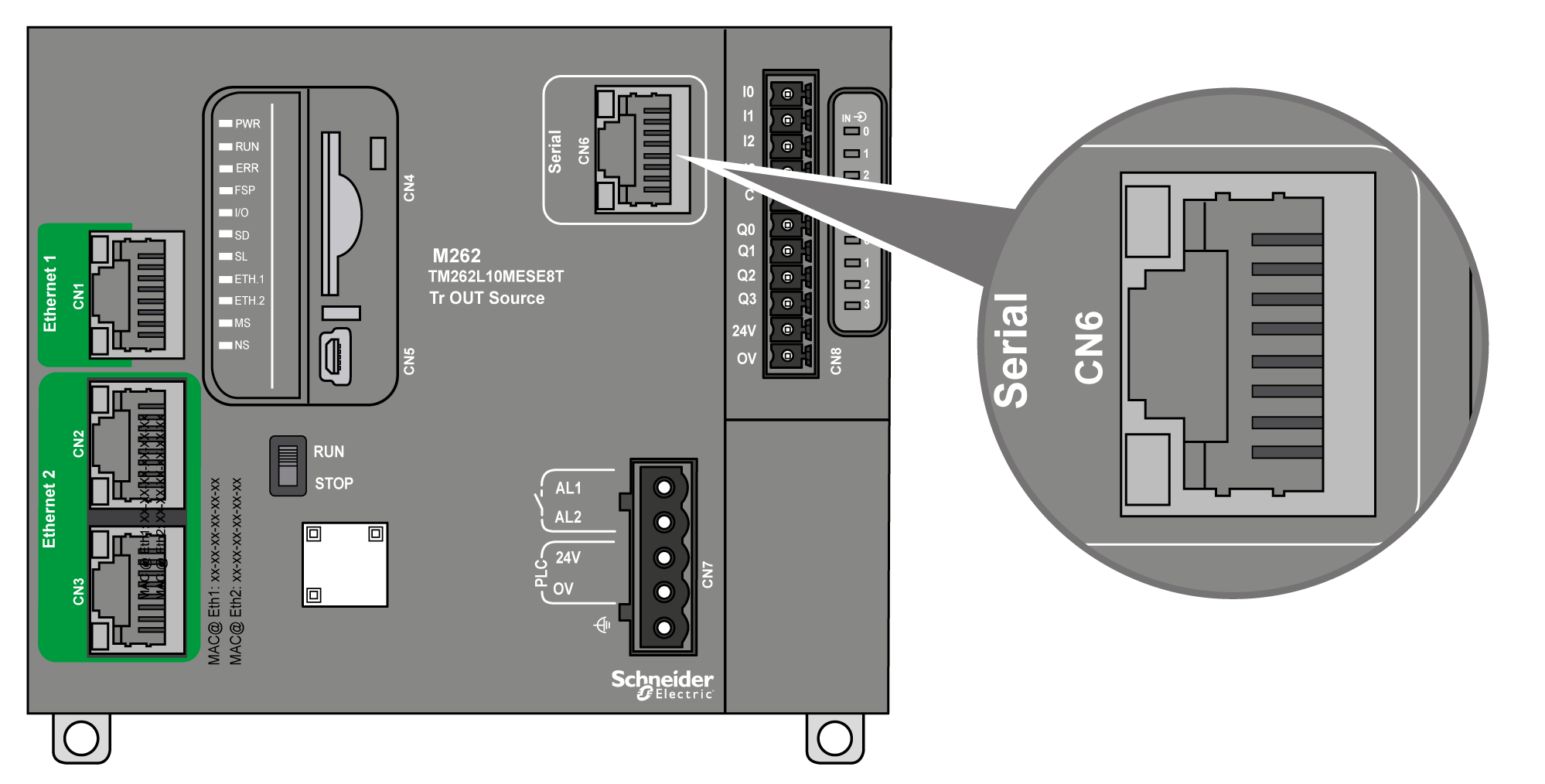

L'illustration suivante montre les broches du connecteur RJ45 :

Ce tableau décrit le brochage du connecteur RJ45 :

Broche	RS232	RS485
1	RxD	N.C.
2	TxD	N.C.
3	N.C.	N.C.
4	N.C.	D1
5	N.C.	D0
6	N.C.	N.C.
7	N.C.	N.C
8	Commun	Commun
N.C. : Pas de connexion

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Voyant d'état

Consultez la description du voyant d'état SL.
