Création d'un script

Introduction

Le langage de script de EcoStruxure Machine Expert fournit un outil puissant pour autonomiser des séquences. Vous pouvez démarrer des commandes uniques ou des séquences complexes de commandes directement à partir de l'environnement de programmation de EcoStruxure Machine Expert. Pour plus d'informations sur le script, consultez le Guide de programmation EcoStruxure Machine Expert.

Avant de créer des scripts à l'aide d'une carte SD

Le Modicon M262 Logic/Motion Controller n'accepte que les cartes SD au format FAT ou FAT32.

La carte SD doit avoir une étiquette. Pour ajouter une étiquette :

  1. Insérez la carte SD dans votre ordinateur.

  2. Cliquez avec le bouton droit sur le lecteur dans l'Explorateur Windows.

  3. Choisissez Propriétés.

 AVERTISSEMENT
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT
  • Vous devez connaître le fonctionnement de votre machine ou de votre processus avant de connecter cet équipement à votre contrôleur.
  • Vérifiez que les dispositifs de protection sont en place afin d'éviter toute blessure ou d'éventuels dommages matériels en cas de fonctionnement imprévu de l'équipement.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Lorsqu'une carte SD est insérée dans l'emplacement de carte SD sur le contrôleur, le micrologiciel recherche et exécute le script contenu dans la carte SD (/sys/cmd/Script.cmd).

En cas de mise hors tension de l'équipement ou de coupure de courant ou d'interruption de communication pendant le transfert de l'application, l'équipement risque de cesser de fonctionner. En cas d'interruption de la communication ou de panne de courant, relancez le transfert. En cas de coupure de courant ou d'interruption de communication pendant la mise à jour du micrologiciel, ou si le micrologiciel n'est pas valide, l'équipement risque de cesser de fonctionner. Dans ce cas, utilisez un micrologiciel valide et relancez la mise à jour.

AVIS
ÉQUIPEMENT INOPÉRANT
  • N'interrompez pas le transfert du programme d'application ou de la mise à jour du micrologiciel.
  • Relancez le transfert s'il est interrompu pour une raison quelconque.
  • Ne remettez pas l'équipement en service avant la fin du transfert.
Le non-respect de ces instructions peut provoquer des dommages matériels.

Création d'un script

Vous trouverez ci-dessous les directives en matière de syntaxe des scripts :

  • Les lignes de commentaire commencent par « ; ».

  • Le nombre de lignes dans le fichier de script est limité à 50.

  • Si le fichier de script ne respecte pas la syntaxe, il n'est pas exécuté. Dans ce cas, le pare-feu conserve sa configuration précédente.

Étape

Action

1

Cliquez sur Projet > Stockage de masse (USB ou carte SD) dans le menu principal :

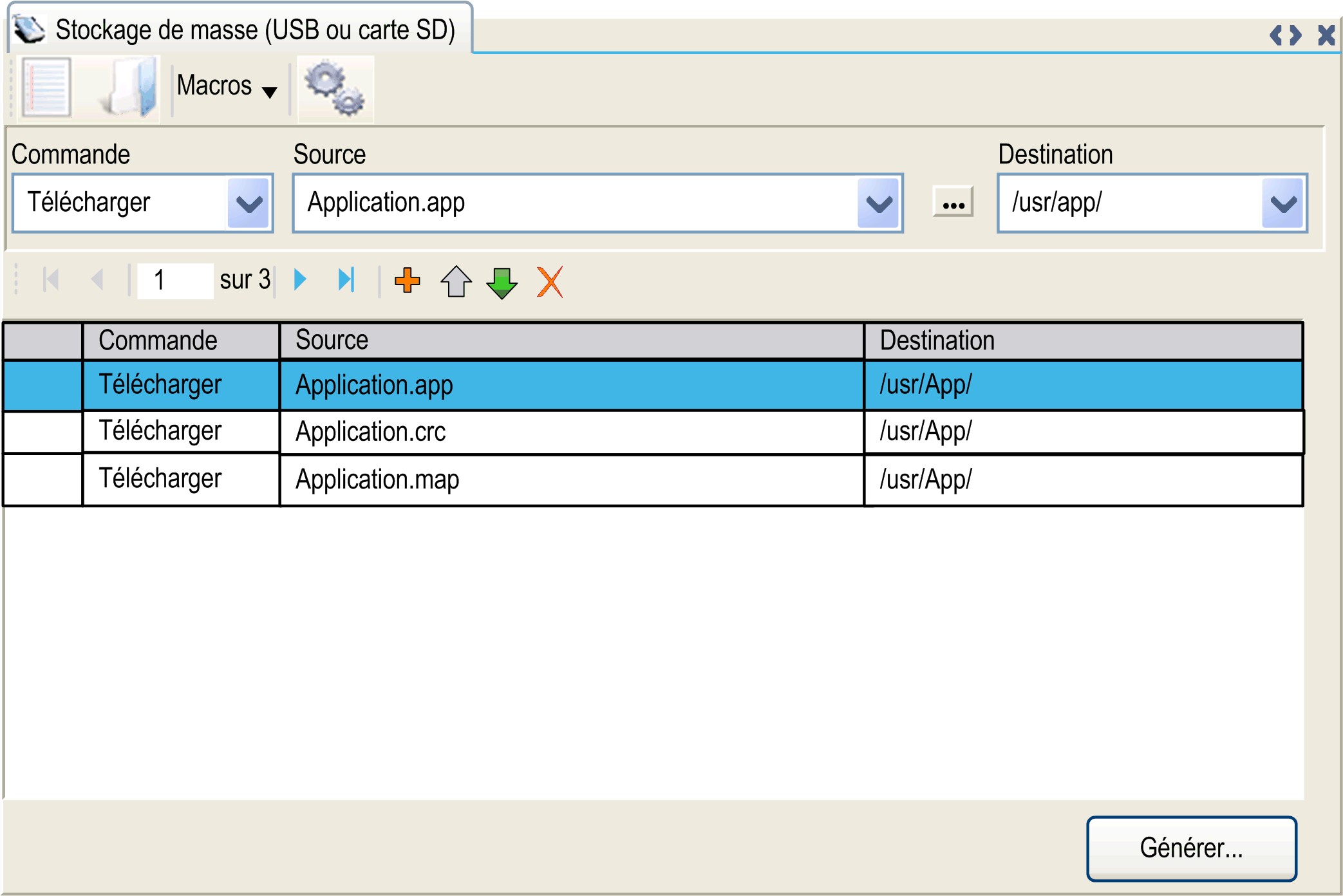

Résultat : L'onglet Stockage de masse (USB ou carte SD) s'affiche :

2

Cliquez sur , puis sur .

3

Sélectionnez une commande.

4

En fonction de la commande sélectionnée, choisissez une source et une destination.

Description de l'onglet Stockage de masse (USB ou carte SD)

Ce tableau décrit l'onglet Stockage de masse (USB ou carte SD) :

Elément

Description

Nouveau

Créez un script.

Libre

Ouvrez un script.

Macros

Insérez une macro.

Une macro est une séquence de commandes unitaires. Elle permet d'effectuer de nombreuses opérations courantes, comme le chargement d'une application, le téléchargement d'une application, etc.

Générer

Générez le script et tous les fichiers nécessaires sur la carte SD.

Commande

Instructions de base.

Source

Répertoire du fichier source sur l'ordinateur ou le contrôleur.

Destination

Répertoire de destination sur l'ordinateur ou le contrôleur.

Ajouter nouveau

Ajoutez une commande de script.

Monter/Descendre

Modifiez l'ordre des commandes du script.

Supprimer

Supprimez une commande de script.

Ce tableau décrit les commandes :

Commande

Description

Source

Destination

Syntaxe

Download

Télécharger un fichier de la carte SD sur le contrôleur.

Sélectionnez le fichier à télécharger.

Sélectionnez le répertoire de destination du contrôleur.

'Download "/usr/Cfg/*"'

SetNodeName

Définit le nom de nœud du contrôleur.

Nouveau nom du nœud.

Nom de nœud du contrôleur

'SetNodeName "Name_PLC"'

Définit le nom de nœud du contrôleur.

Nom de nœud par défaut.

Nom de nœud du contrôleur

'SetNodeName ""'

Upload

Chargez sur la carte SD les fichiers contenus dans un répertoire du contrôleur.

Sélectionnez le répertoire.

-

'Upload "/usr/*"'

Delete

Supprime les fichiers contenus dans un répertoire du contrôleur.

NOTE : le fait de supprimer « * » ne supprime pas les fichiers système.

Sélectionnez le répertoire et entrez un nom de fichier spécifique.

Important : Par défaut, tous les fichiers du répertoire sont sélectionnés.

-

'Delete "/usr/SysLog/*"'

Reboot

Redémarrez le contrôleur (disponible uniquement à la fin du script).

-

-

'Reboot'

changeModbusPort

Reportez-vous à la section Modification du port Modbus TCP.

-

-

'changeModbusPort "portnum"'

Ce tableau décrit les macros :

Macros

Description

Répertoire/Fichiers

Download App

Téléchargez l'application de la carte SD sur le contrôleur.

/usr/App/*.app

/usr/App/*.crc

Upload App

Chargez l'application du contrôleur sur la carte SD.

Download Sources

Téléchargez l'archive de projet de la carte SD sur le contrôleur.

/usr/App/*.prj

Upload Sources

Chargez l'archive du projet du contrôleur sur la carte SD.

Download Multi-files

Téléchargez plusieurs fichiers de la carte SD vers un répertoire du contrôleur.

Défini par l'utilisateur

Upload Log

Chargez les fichiers journaux du contrôleur sur la carte SD.

/usr/Log/*.log

Retour aux droits d'utilisateur par défaut

Vous pouvez créer manuellement un script pour supprimer du contrôleur les droits utilisateur ainsi que l'application. Ce script doit contenir la commande suivante :

Format "/usr"

Reboot

NOTE : Cette commande supprime également l'application et les données utilisateur.

Étape

Action

1

Mettez le contrôleur hors tension.

2

Insérez la carte SD préparée dans le contrôleur source.

3

Remettez le contrôleur source sous tension.

Résultat : La copie démarre automatiquement. Pendant la copie, les voyants PWR et I/O sont allumés et le voyant SD clignote régulièrement.

4

Attendez que la copie soit terminée.

Résultat : Le voyant SD est allumé et le contrôleur redémarre avec les droits utilisateur par défaut. En cas de détection d'erreur, le voyant ERR est allumé et le contrôleur est à l'état STOPPED.
