Menu Diagnostic

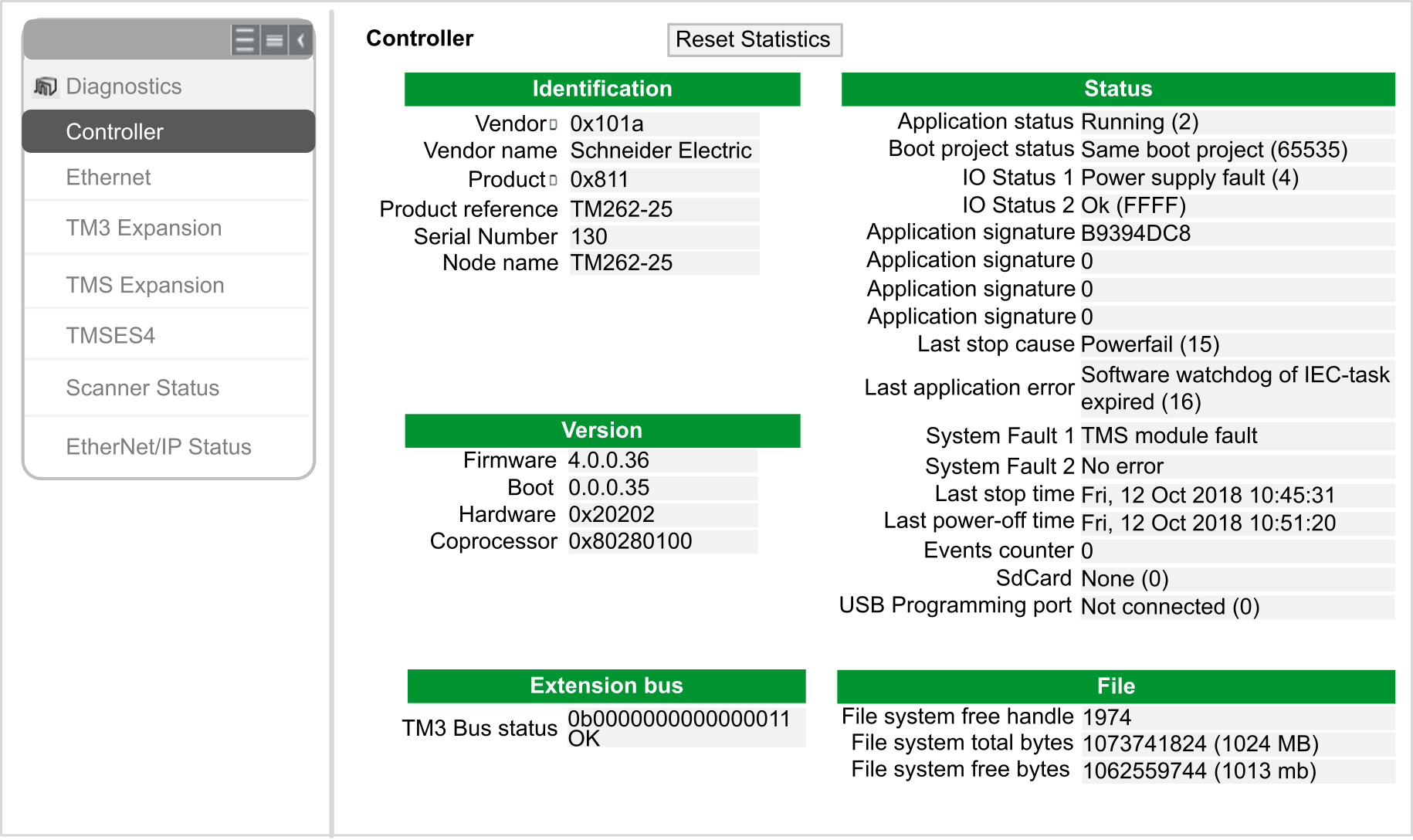

Diagnostic : Sous-menu Controller

Le sous-menu Controller affiche des informations sur le contrôleur :

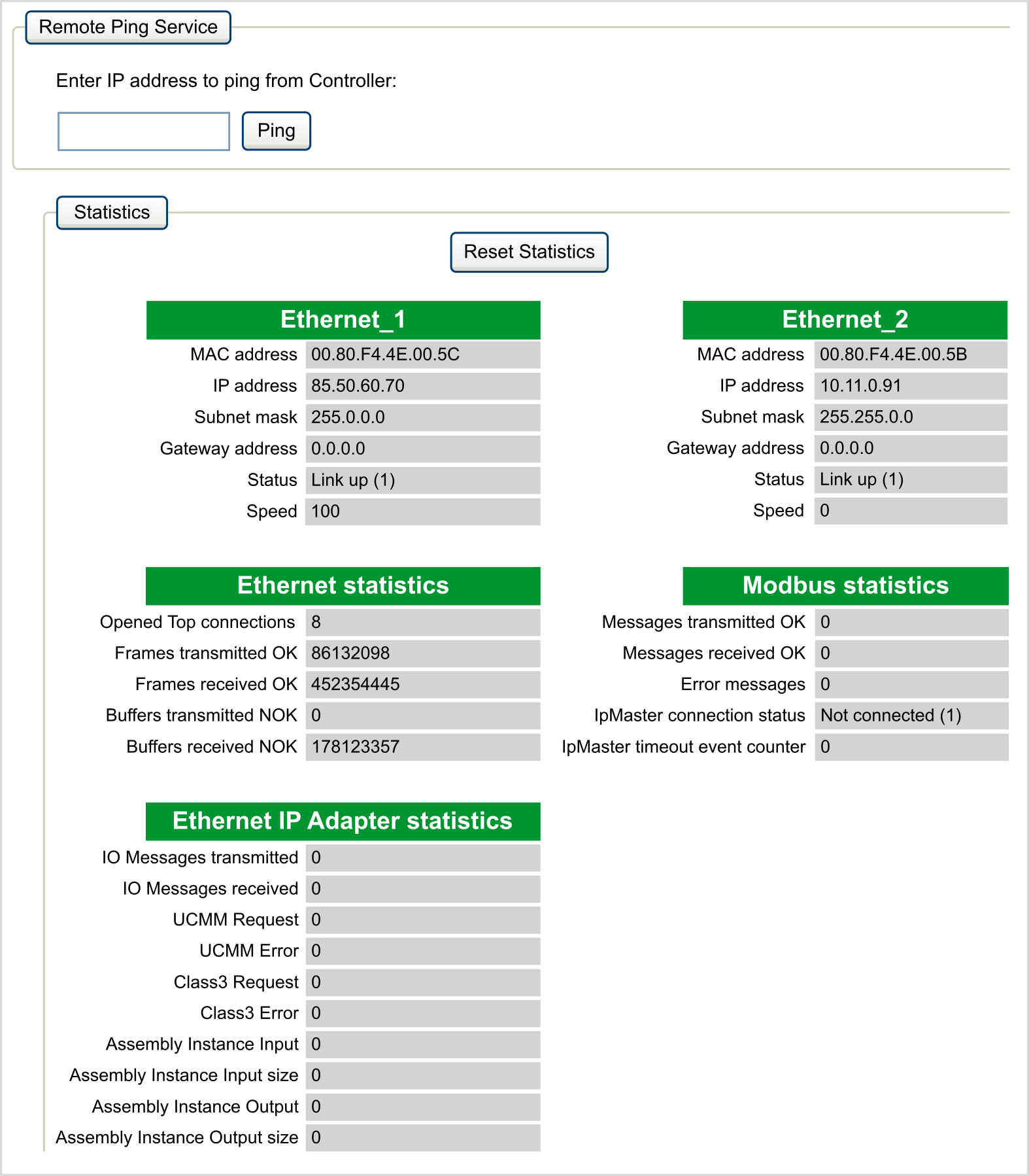

Diagnostic : Sous-menu Ethernet

Le sous-menu Ethernet affiche l'état des ports Ethernet et accède au service ping distant :

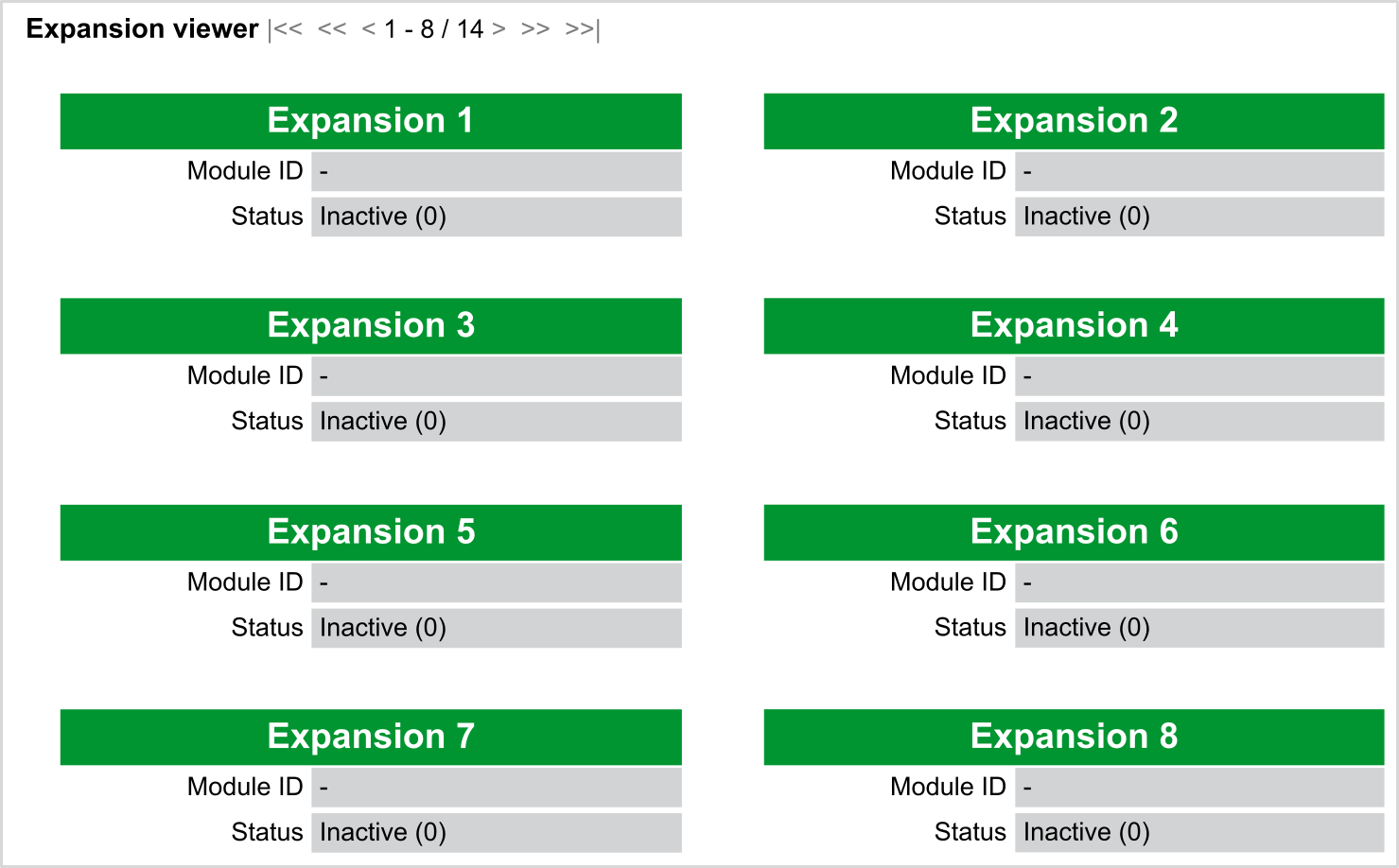

Diagnostic : Sous-menu TM3 Expansion

Le sous-menu TM3 Expansion viewer affiche l'état des modules d'extension :

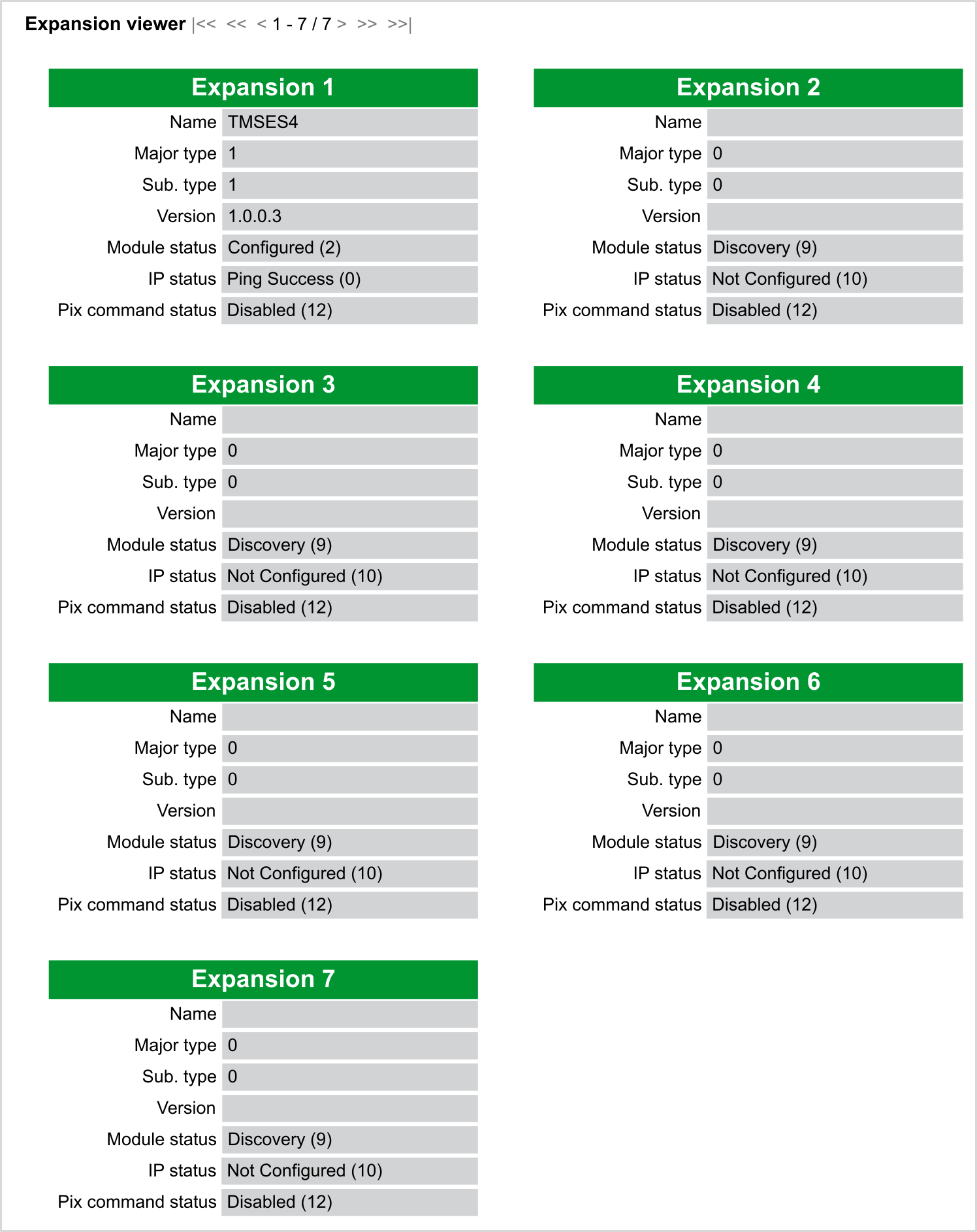

Diagnostic : Sous-menu TMS Expansion

Le sous-menu TMS Expansion viewer affiche l'état des modules d'extension :

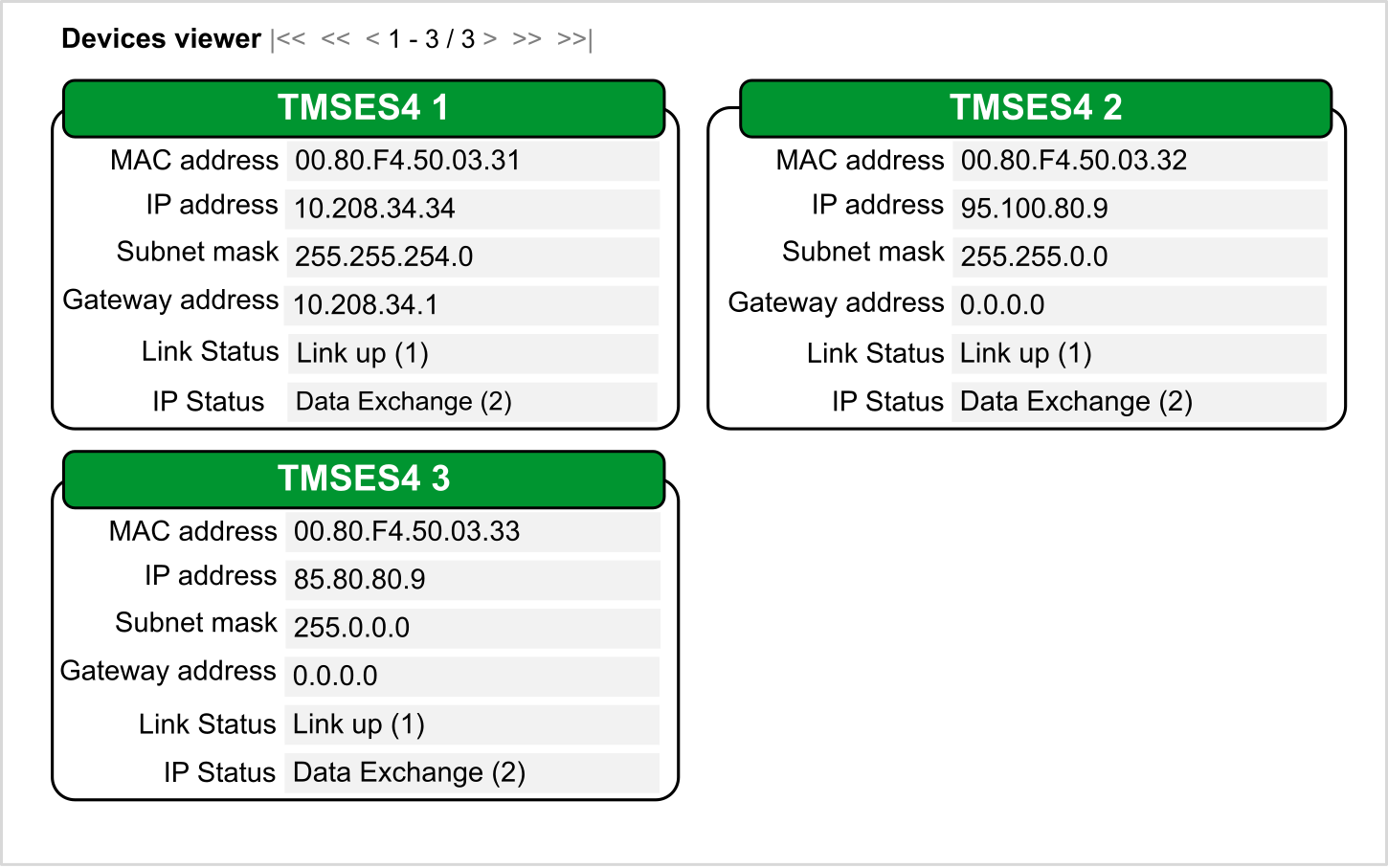

Diagnostic : Sous-menu TMSES4

Le sous-menu TMSES4 Devices viewer affiche l'état des modules :

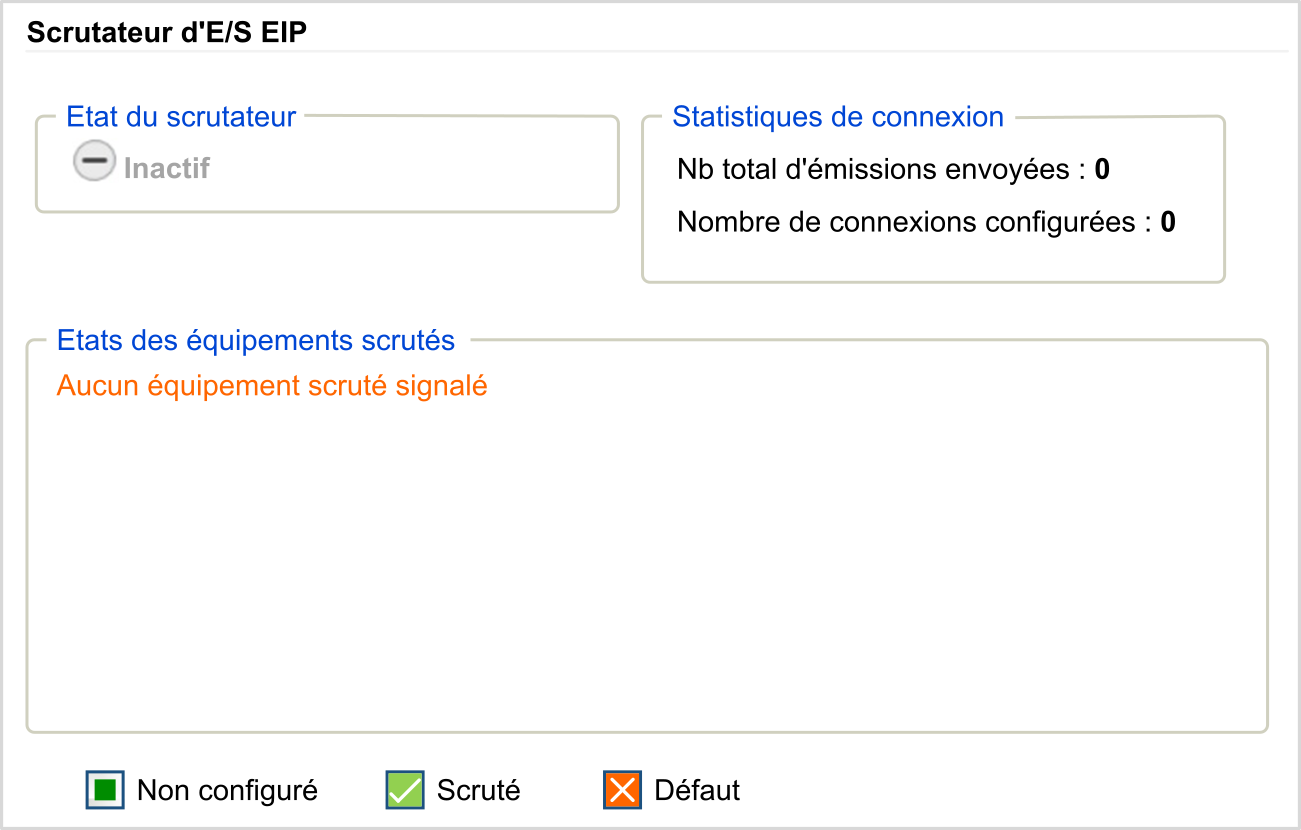

Diagnostic : Sous-menu Scanner Status

Le sous-menu Scanner Status affiche l'état du scrutateur d'E/S Modbus TCP (IDLE, STOPPED, OPERATIONAL) et le bit de validité des équipements esclaves Modbus (jusqu'à 64) :

Pour plus d'informations, consultez le document EcoStruxure Machine Expert - Modbus TCP - Guide de l’utilisateur.

Diagnostic : Sous-menu EtherNet/IP Status

Le sous-menu EtherNet/IP Status affiche l'état du scrutateur EtherNet/IP (IDLE, STOPPED, OPERATIONAL) et le bit de validité des équipements cibles EtherNet/IP (jusqu'à 64) :

Pour plus d'informations, consultez le document EcoStruxure Machine Expert - Guide d'utilisation EtherNet/IP.
