Caractéristiques du module TM2DDI8DT

Introduction

Cette section contient une description des caractéristiques électriques et des caractéristiques des entrées du module TM2DDI8DT.

AVERTISSEMENT

FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT

Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

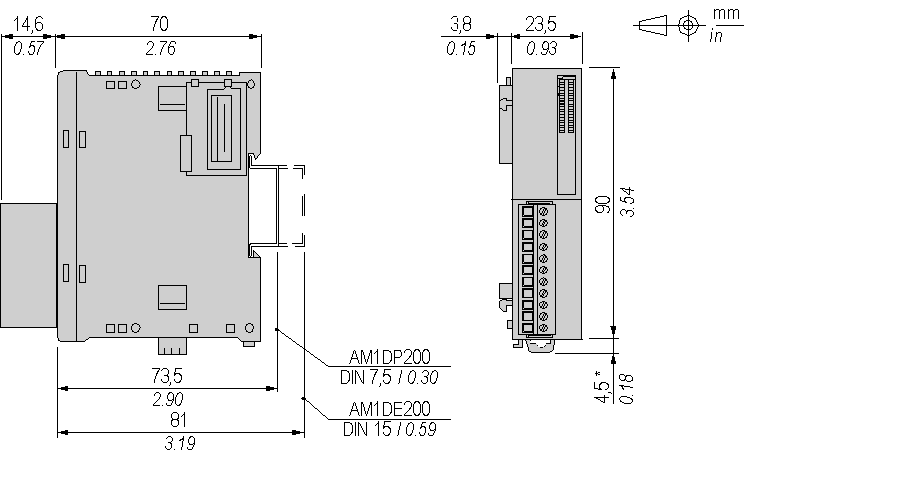

Dimensions

Les schémas suivants indiquent les dimensions du module TM2DDI8DT.

NOTE : * 8,5 mm (0,33 in) lorsque la bride est tirée.

Caractéristiques électriques du TM2DDI8DT

Isolement	Entre l'entrée et le circuit interne : 500 VCA Entre les borniers d'entrées: aucun isolement
Nombre moyen d'insertions/retraits de connecteur	Plus de 100
Consommation sur le bus interne 5 VCC	25 mA (toutes les entrées actives) 5 mA (toutes les entrées inactives)
Consommation sur le bus interne 24 VCC	0 mA (toutes les entrées actives) 0 mA (toutes les entrées inactives)

Caractéristiques des entrées du module TM2DDI8DT

Nombre de voies d'entrée	8
Lignes communes	1
Type des signaux d'entrée	sink ou source
Tension d'entrée nominale	24 VCC
Plage de tension d'entrée	20,4 à 28,8 VCC
Courant d'entrée nominal à 24 VCC	7 mA
Impédance d'entrée	3,4 kΩ
Etat désactivé	U < 5 VCC
Etat Activé	U > 15 V CC I > 2 mA
Durée de mise sous tension	4 ms
Durée de mise hors tension	4 ms
Type d'entrée	Type 1 (CEI 61131-2)

Limites d'utilisation

Lors de l'utilisation du TM2DDI8DT :

1 90 % des entrées peuvent être activées simultanément à 55 °C, à une tension d'entrée de 24 VCC.

2 Toutes les entrées peuvent être activées simultanément à 30 °C, à une tension d'entrée de 28,8 VCC.
