Ce module d'extension est un module d'entrée à 2 points et de sortie à 1 point avec un bornier et il accepte les signaux de thermocouple et de thermomètre à résistance.
Pour plus d'informations sur le matériel, consultez TM2ALM3LT.
Si vous avez câblé physiquement la voie analogique pour un signal de tension et que vous configurez cette voie pour un signal de courant dans EcoStruxure Machine Expert, vous risquez d'endommager le circuit analogique.
|
AVIS |
|
EQUIPEMENT INOPERANT |
|
Assurez-vous que le câblage physique du circuit analogique est compatible avec la configuration logicielle de la voie analogique. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
Identifie les adresses de chaque entrée et le nom du canal :
|
Canal |
Type |
Valeur par défaut |
Description |
|
|---|---|---|---|---|
|
Entrées |
IW0 |
INT |
- |
Valeur actuelle de l'entrée 0 |
|
IW1 |
INT |
- |
Valeur actuelle de l'entrée 1 |
|
|
Sorties |
QW0 |
INT |
-32 768 à 32 767 |
Mot de commande de la sortie 0 |
Pour plus d'informations, consultez la section Description de l'onglet Mappage E/S.

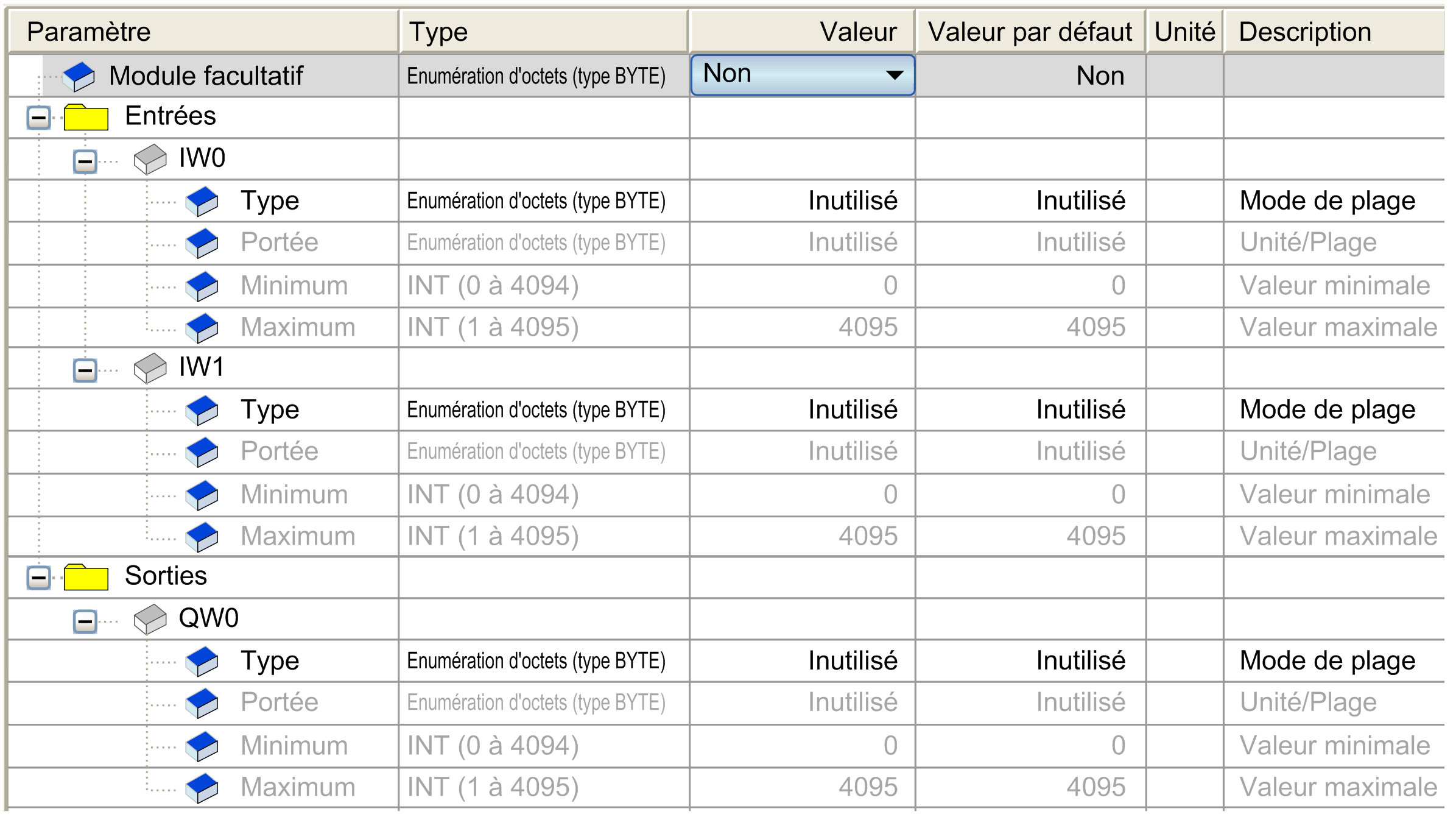

Cet onglet vous permet de configurer le module comme un module facultatif, et de configurer les entrées et les sorties.
Si le module est connecté à un équipement distribué, vous pouvez configurer le comportement de repli.
Pour chaque entrée, vous pouvez définir les éléments suivants :
|
Paramètre |
Valeur |
Valeur par défaut |
Description |
|
|---|---|---|---|---|
|
Type |
Inutilisé PT100 Thermocouple K Thermocouple J Thermocouple T |
Inutilisé |
Identifie le mode d'un canal. |
|
|
Portée |
Normal Personnalisé Celsius (0,1 °C) Fahrenheit (0,1 °F) |
Normal |
Identifie la plage de valeurs d'un canal. |
|
|
Minimum |
Normal |
0 |
0 |
Indique la limite de mesure inférieure. |
|
Celsius (0,1 °C) |
Consultez le tableau ci-dessous. |
Consultez le tableau ci-dessous. |
||
|
Fahrenheit (0,1 °F) |
||||
|
Personnalisé |
-32 768 à 32 767 |
-32 768 |
||
|
Maximum |
Normal |
4 095 |
4 095 |
Indique la limite de mesure supérieure. |
|
Celsius (0,1 °C) |
Consultez le tableau ci-dessous. |
Consultez le tableau ci-dessous. |
||
|
Fahrenheit (0,1 °F) |
||||
|
Personnalisé |
-32 768 à 32 767 |
32 767 |
||
|
Portée |
Normal |
Celsius (0,1 °C) |
Fahrenheit (0,1 °F) |
|||
|---|---|---|---|---|---|---|
|
Minimum |
Maximum |
Minimum |
Maximum |
Minimum |
Maximum |
|
|
Thermocouple K |
0 |
4 095 |
-2 700 |
13 700 |
-4 540 |
24 980 |
|
Thermocouple J |
0 |
4 095 |
-2 000 |
7 600 |
-3 280 |
14 000 |
|
Thermocouple T |
0 |
4 095 |
-2 700 |
4 000 |
-4 540 |
7 520 |
|
PT100 |
0 |
4 095 |
-1 000 |
5 000 |
-1 480 |
9 320 |
Pour chaque sortie, vous pouvez définir les éléments suivants :
|
Paramètre |
Valeur |
Valeur par défaut |
Description |
|
|---|---|---|---|---|
|
Type |
Inutilisé 0 - 10 V 4 - 20 mA |
Inutilisé |
Identifie le mode d'un canal. |
|
|
Portée |
Normal Personnalisé |
Normal |
Identifie la plage de valeurs d'un canal. |
|
|
Minimum |
Normal |
0 |
0 |
Indique la limite inférieure. |
|
Personnalisé |
-32 768 à 32 767 |
-32 768 |
||
|
Maximum |
Normal |
4 095 |
4 095 |
Indique la limite supérieure. |
|
Personnalisé |
-32 768 à 32 767 |
32 767 |
||
Pour plus d'informations, consultez la rubrique Description de l'onglet Configuration d'E/S.
