Ce module d'extension est un module d'entrée à 16 points 24 VCC muni d'un connecteur HE10.
Pour plus d'informations sur le matériel, consultez TM2DDI16DK.

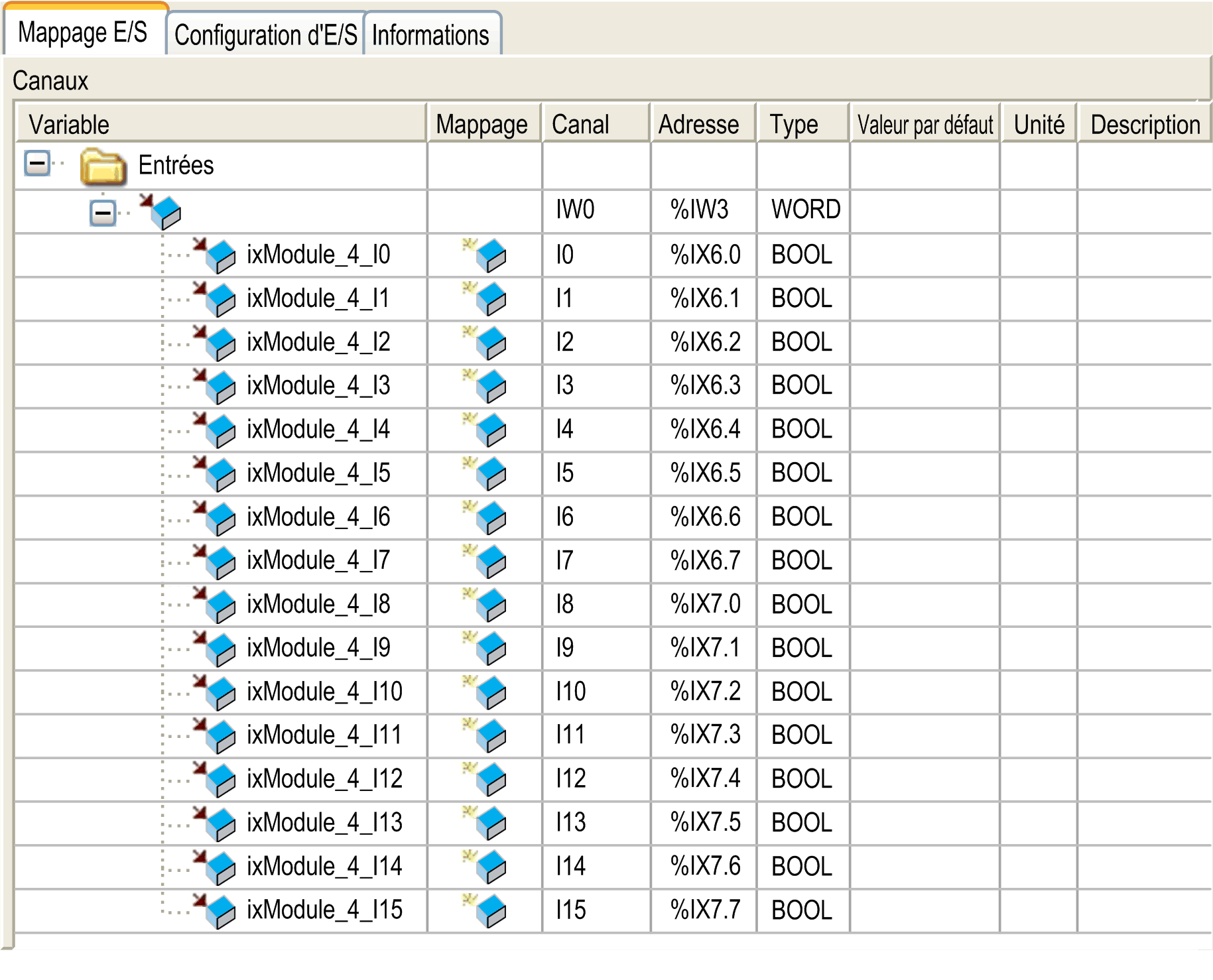

Le tableau suivant identifie les adresses de chaque entrée et le nom du canal :
|
Canal |
Type |
Description |
|---|---|---|
|
IW0 |
WORD |
Etat de toutes les entrées |
|
I0 |
BOOL |
Etat de l'entrée 0 |
|
à |
à |
|
|
I15 |
Etat de l'entrée 15 |
Pour plus d'informations, consultez la section Description de l'onglet Mappage E/S.
Cet onglet vous permet de configurer le module comme un module facultatif :
