Introduction
Ces modules d'extension comportent un bornier à vis ou à ressort débrochable pour la connexion des entrées et de l'alimentation.

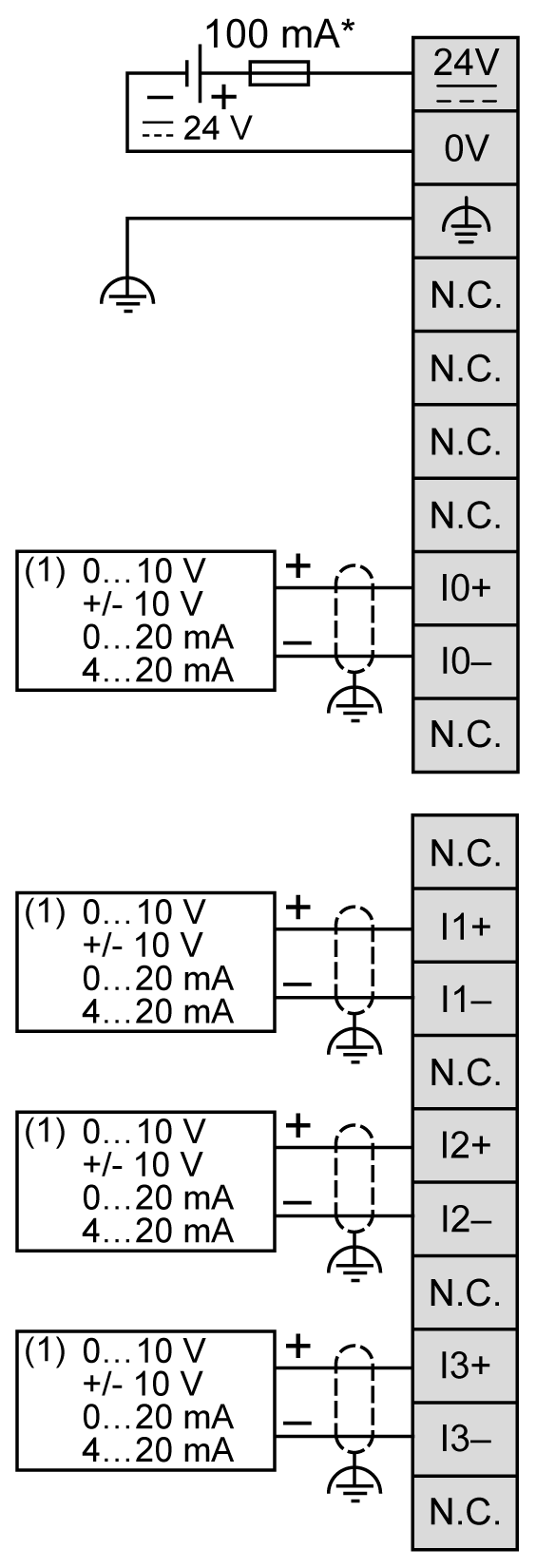

Schéma de câblage
La figure suivante montre la connexion entre les entrées, les capteurs et leurs lignes communes :
* Fusible de type T
(1) Equipement à sorties analogiques Courant/Intensité
|
AVERTISSEMENT
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ».
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
|
