Schéma de câblage des modules TM3DI8/TM3DI8G
Introduction
Ces modules d'extension comportent un bornier à vis ou à ressort débrochable pour la connexion des entrées et de l'alimentation.
Schéma de câblage

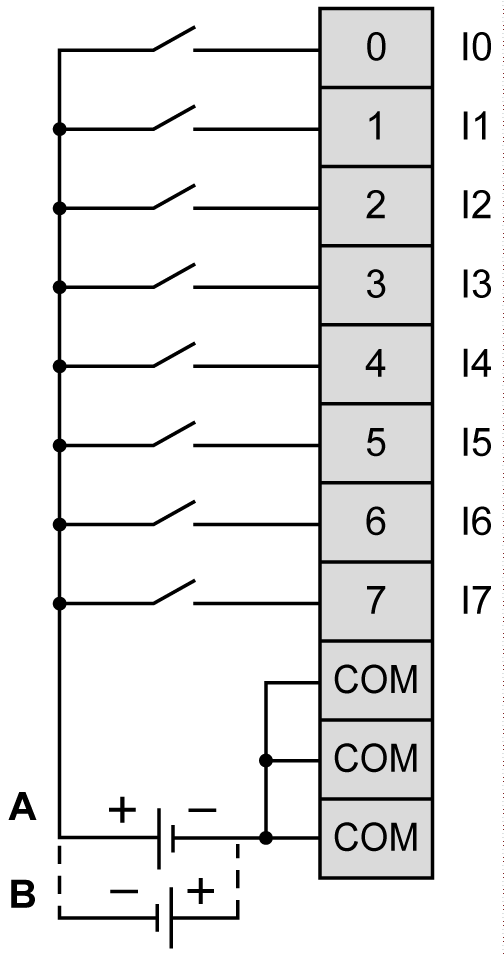

La figure suivante montre la connexion entre les entrées, les capteurs et leurs lignes communes :
Les 3 bornes COM sont connectées en interne.
A Câblage à logique positive
B Câblage à logique négative
Pour plus d'informations sur l'alimentation 24 VCC, consultez la section Caractéristiques d'alimentation CC.
