Référence |
Description |
Utilisation |
Quantité |
|
---|---|---|---|---|
TMAT2MSET |
Ensemble de 8 borniers à vis débrochables :
|
Connexion des E/S de module |
1 |
|
TMAT2MSETG |
Ensemble de 8 borniers à ressort débrochables :
|
Connexion des E/S de module |
1 |
|
NSYTRAAB35 |
Supports d'extrémité |
Permet de fixer le Controller ou le module récepteur et leurs modules d'extension sur un rail oméga (DIN). |
1 |
|
TM2XMTGB |
Barre de mise à la terre |
Raccordement du blindage du câble et du module à la terre fonctionnelle.. |
1 |
|
TM200RSRCEMC |
Bride de fixation du blindage |
Montage et raccordement de la terre au blindage du câble. |
Ensemble de 25 |
|
TMAM2 |
Kit de montage |
Monte le contrôleur et les modules d'E/S directement sur un panneau plat vertical. |
1 |
Référence |
Description |
Détails |
Longueur |
|
---|---|---|---|---|
TWDFCW30K |
Câbles d'E/S numériques avec fils libres pour contrôleur modulaire à 20 broches |
Câble équipé d'un connecteur HE10 à une extrémité. (calibre 22 / 0,34 mm2). |
3 m (9,84 pieds) |
|
TWDFCW50K |
5 m (16,4 pieds) |
Le tableau suivant fournit les spécifications des câbles TWDFCW20K/10K avec fils libres pour les connecteurs 20 broches (HE10 ou MIL20) :

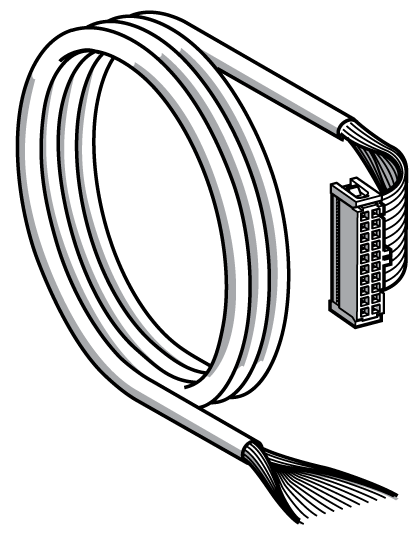

Illustration des câbles |
Connecteur à broches |
Couleur des fils |
---|---|---|
![]() |
1 |
Blanc |
2 |
Marron |
|
3 |
Vert |
|
4 |
Jaune |
|
5 |
Gris |
|
6 |
Rose |
|
7 |
Bleu |
|
8 |
Rouge |
|
9 |
Noir |
|
10 |
Violet |
|
11 |
Gris et rose |
|
12 |
Rouge et bleu |
|
13 |
Blanc et vert |
|
14 |
Marron et vert |
|
15 |
Blanc et jaune |
|
16 |
Jaune et marron |
|
17 |
Blanc et gris |
|
18 |
Gris et marron |
|
19 |
Blanc et rose |
|
20 |
Rose et marron |

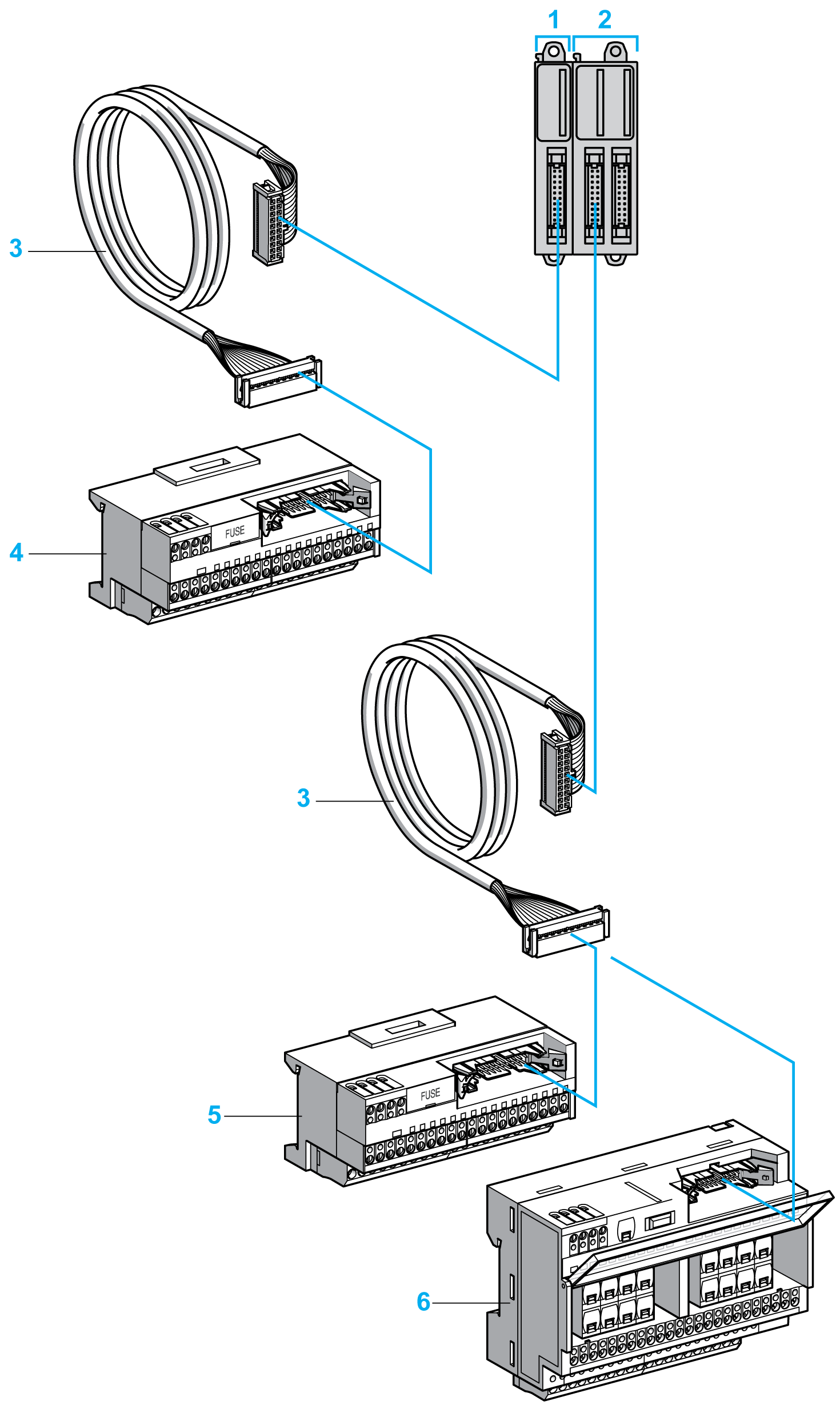

L'illustration suivante représente le système Telefast :
1 TM3DI16K / TM3DI32K
2 TM3DQ16TK / TM3DQ32TK
3 Câble équipé d'un connecteur HE 10 20 pôles à chaque extrémité.
4 Sous-base 16 voies pour modules d'extension d'entrée.
5–6 Sous-base 16 voies pour modules d'extension de sortie.
Consultez TM3 Digital I/O Modules Instruction Sheet.
