TM3_Safety : contrôle du module de sécurité TM3

Présentation

Le bloc fonction TM3_Safety est inclus dans la bibliothèque Sécurité TM3.

L'onglet Objets CEI est uniquement disponible lorsqu'une instance de bloc fonction d'un équipement a été créée et qu'elle est accessible par l'application. Pour accéder aux objets CEI, double-cliquez sur l'onglet > Mappage d'E/S du nœud de module.

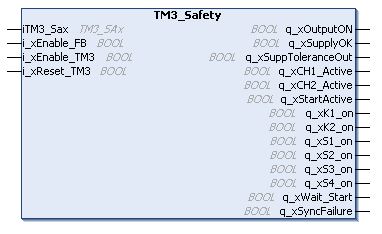

Représentation graphique

Description des variables d'E/S

Le tableau suivant décrit les variables d'entrée :

Entrée	Type	Commentaire
iTM3_Sax	TM3_SAx	Référence aux modules Sécurité TM3 locaux.
i_xEnable_FB	BOOL	TRUE active le bloc fonction.
i_xEnable_TM3	BOOL	TRUE autorise l'activation des sorties des modules matériels. NOTE : Activez/Désactivez i_xEnable_FB avant d'activer/désactiver i_xEnable_TM3.
i_xReset_TM3	BOOL	TRUE désactive le module : source de courant hors tension, sorties désactivées et verrouillage réinitialisé.

NOTE :

Le tableau suivant décrit les variables de sortie :

Sortie	Type	Commentaire
q_xOutputON	BOOL	0 : sortie de sécurité désactivée. 1 : sortie de sécurité activée.
q_xSupplyOK	BOOL	Alimentation disponible.
q_xSuppToleranceOut	BOOL	Alimentation hors tolérance.
q_xCH1_Active	BOOL	Voie 1 active.
q_xCH2_Active	BOOL	Voie 2 active.
q_xStartActive	BOOL	Démarrage actif.
q_xK1_on	BOOL	Relais K1 activé.
q_xK2_on	BOOL	Relais K2 activé.
q_xS1_on	BOOL	S1 active.
q_xS2_on	BOOL	S2 active.
q_xS3_on	BOOL	S3 active.
q_xS4_on	BOOL	S4 active.
q_xWait_Start	BOOL	En attente de la condition de démarrage.
q_xSyncFailure	BOOL	Temps de synchronisation expiré

NOTE : certaines sorties ne sont pas valides pour toutes les références de module Sécurité TM3. Pour déterminer les sorties valides certaines références de module Sécurité TM3, consultez la section Mappage d'E/S pour certaines références.
