Caractéristiques du TM4ES4

Introduction

Les caractéristiques générales du module TM4ES4 sont détaillées ci-après.

Consultez également la section Caractéristiques environnementales.

AVERTISSEMENT
	FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Dimensions

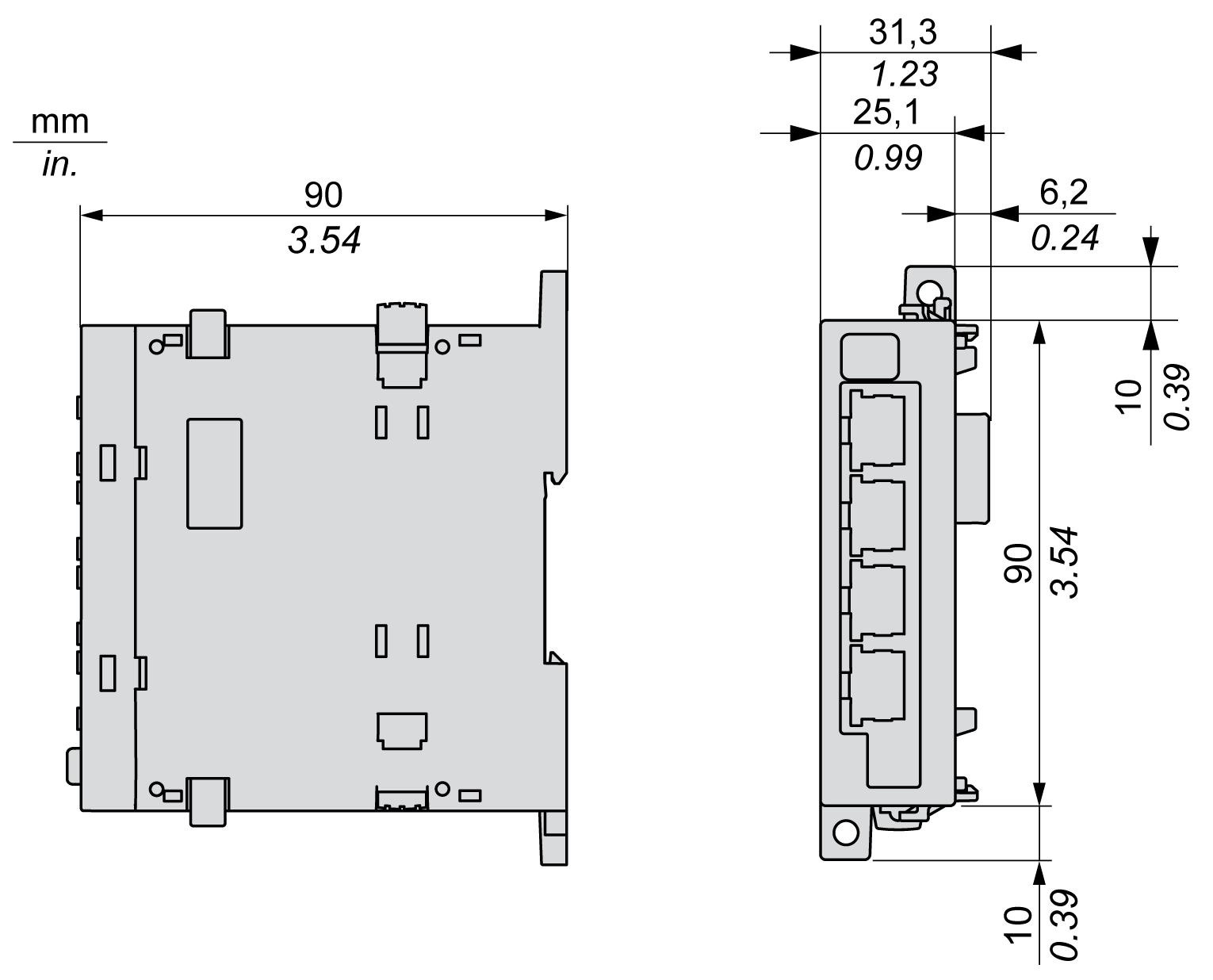

Les schémas suivants indiquent les dimensions du module TM4ES4 :

Caractéristiques générales

Ce tableau décrit les caractéristiques générales du module TM4ES4 :

Caractéristique		Valeur
Consommation		360 mA
Dissipation de puissance		2,5 W
Poids		125 g (4,41 oz)

Caractéristiques

Ce tableau décrit les caractéristiques du module TM4ES4 :

Caractéristique	Description
Standard	Ethernet
Type de connecteur	RJ45
Débit en bauds	Prise en charge d'Ethernet "10BaseT" et "100BaseTX" avec autonégociation
Inverseur automatique	MDI / MDIX

NOTE : Le contrôleur prend en charge la fonction de câble inverseur automatique MDI/MDIX. Il n'est ainsi pas nécessaire d'utiliser des câbles inverseurs Ethernet spéciaux pour raccorder directement des équipements à ce port (raccordement sans concentrateur ou commutateur Ethernet).
