Entrée analogique 4 AI ± 10 V / 0-20 mA

Présentation

Le module électronique analogique 4 AI ± 10 V / 0-20 mA est équipé de 4 entrées 12 bits.

Chaque voie peut convertir une intensité ou une tension. Il existe une broche de connexion au bornier pour chaque type de signal.

Il faut configurer le type de signal d'entrée voulu :

oSignal de tension allant de -10 VCC à +10 VCC (par défaut)

oSignal d'intensité allant de 0 à 20 mA

Voyants d'état

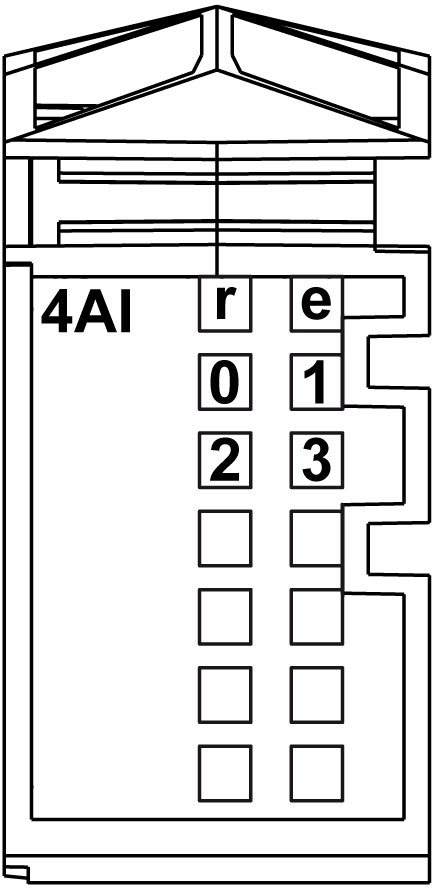

La figure suivante présente les voyants du module 4AI ± 10 V / 0-20 mA :

Le tableau suivant présente les voyants d'état du module 4AI ± 10 V / 0-20 mA :

Voyants	Couleur	Etat	Description
r	Vert	Eteint	Pas d'alimentation
		Clignotement simple	Etat de réinitialisation
		Clignotement	Etat préopérationnel
		Allumé	Fonctionnement normal
e	Rouge	Eteint	OK ou aucune alimentation
		Allumé	Erreur détectée ou état de réinitialisation
		Clignotement double	Erreur détectée sur le système : oTemps de cycle dépassé oErreur détectée sur la synchronisation
0-3	Vert	Eteint	Voie non configurée, connexion ouverte ou capteur déconnecté
0-3	Vert	Allumé	Le convertisseur analogique/numérique est en cours d'exécution, la valeur est disponible

Caractéristiques des entrées

DANGER

RISQUE D'INCENDIE

Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVERTISSEMENT

FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT

Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Le tableau suivant donne les caractéristiques du module électronique 4AI ± 10 V / 0-20 mA :

Caractéristique	Entrée de tension	Entrée d'intensité
Nombre de voies d'entrée	4
Plage d'entrée	-10 à +10 VCC	0 à 20 mA
Impédance d'entrée	20 MΩ min.	-
Impédance de la charge	-	400 Ω max.
Durée de l'échantillon	400 µs pour toutes les entrées sans filtrage 1 ms pour toutes les entrées avec filtrage
Type d'entrée	Différentiel
Mode de conversion	Registre d'approximation successive
Filtre d'entrée	Passe-bas 3ème ordre / fréquence de coupure 1 kHz
Tolérance d'entrée - écart maximal à 25 °C (77 °F)	< 0,08 % de la mesure	< 0,08 % de la mesure
Tolérance d'entrée - Dérive de température	0,006 % / °C de la mesure	0,009 % / °C de la mesure
Tolérance d'entrée - non-linéarité	< 0,025 % de la pleine échelle (20 V)	< 0,05 % de la pleine échelle (20 mA)
Résolution numérique	12 bits + signe	12 bits
Valeur de résolution	2,441 mV	4,883 µA
Réjection du mode commun	CC	70 dB min.
Réjection du mode commun	50 Hz	70 dB min.
Type de câble	Câble blindé requis
Réjection de la diaphonie entre les voies	70 dB min.
Isolement entre voies	Non isolé
Isolement entre voies et bus	Voir remarque ¹.
Signal d'entrée autorisé	± 30 VCC max.	± 50 mA max.
Protection de l'entrée	Protection contre câblage avec tension d'alimentation 24 VCC
Tension de mode commun autorisée entre les voies	± 12 VCC max.

¹ La tension d’isolement du module électronique est de 500 VCA eff. entre les composants électroniques desservis par le bus d'alimentation TM5 et la section desservie par le segment d'alimentation des E/S 24 VCC connecté au module électronique. En pratique, il y a un pont entre le bus d'alimentation TM5 et le segment d'alimentation d'E/S 24 VCC. Les deux circuits d'alimentation utilisent la même terre fonctionnelle (FE) via des composants spécifiques conçus pour réduire les effets des interférences électromagnétiques. Ces composants présentent des caractéristiques nominales de 30 VCC ou 60 VCC. Cela réduit l'isolement de l'ensemble du système par rapport aux 500 VCA eff.

Schéma de câblage

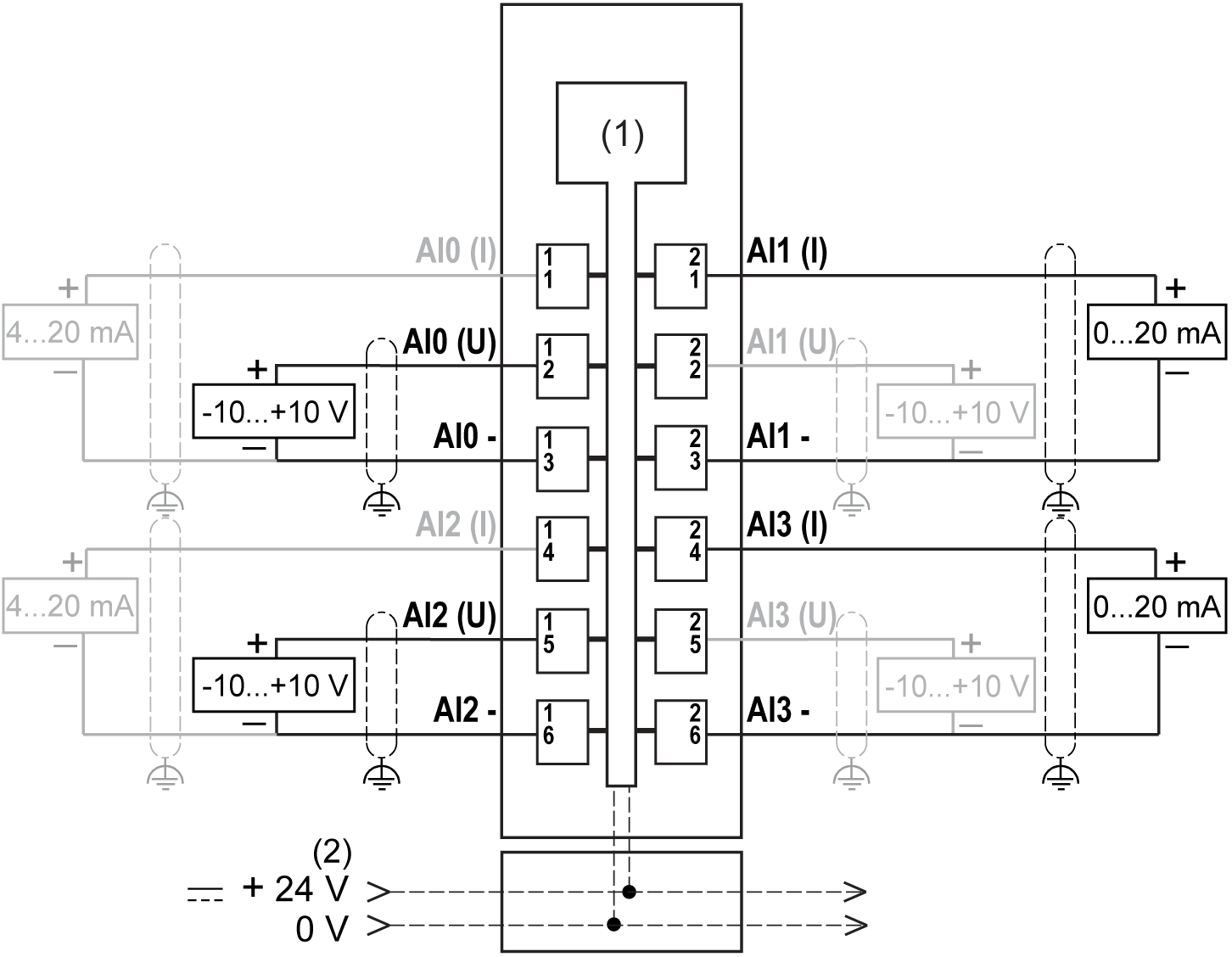

La figure ci-dessous présente le schéma de câblage du module 4AI ± 10 V / 0-20 mA :

1 Electronique interne

2 Segment d'alimentation des E/S 24 VCC intégré aux embases de bus

I Courant

U Tension

Si vous avez câblé physiquement la voie analogique pour un signal de tension et que vous configurez cette voie pour un signal d'intensité dans EcoStruxure Machine Expert, vous risquez d'endommager le circuit analogique.

AVIS

ÉQUIPEMENT INOPÉRANT

Assurez-vous que le câblage physique du circuit analogique est compatible avec la configuration logicielle de la voie analogique.

Le non-respect de ces instructions peut provoquer des dommages matériels.

AVERTISSEMENT

FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT

oUtilisez des câbles blindés pour toutes les E/S rapides, les E/S analogiques et les signaux de communication.

oReliez à la terre le blindage des câbles de toutes les E/S rapides et E/S analogiques et de tous les signaux de communication au même point¹.

oFaites courir les câbles de communication et d'E/S séparément des câbles d'alimentation.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

¹ La mise à la terre multipoint est autorisée si les connexions sont reliées à une terre équipotentielle dimensionnée pour éviter tout endommagement des blindages de câbles, en cas de court-circuit du système d'alimentation.

Pour plus d'informations, reportez-vous aux Règles et recommandations de câblage du système TM5.

AVERTISSEMENT

FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT

Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ».

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
