Le tableau ci-dessous décrit les principales caractéristiques du module électronique TM5SE1SC10005 :
|
Caractéristiques principales |
||
|---|---|---|
|
Nombre de voies d'entrée |
1 |
|
|
Type du codeur |
Absolu SSI |
|
|
Vitesse de transmission |
1 Mbit max. |
|
|
Alimentation du codeur |
5 VCC ou 24 VCC |
|
|
Entrée du codeur |
5 VCC symétrique |
|
|
Entrée supplémentaire |
2 |
|
|
Résolution |
32 bits |
|
L'illustration ci-dessous montre la tranche avec un TM5SE1SC10005 :
Le tableau ci-après indique la référence du bornier et de l'embase de bus associés au TM5SE1SC10005 :
|
Nombre |
Numéro du modèle |
Description |
Couleur |
|---|---|---|---|
|
1 |
TM5ACBM11 ou TM5ACBM15 |
Embase de bus
Embase de bus avec paramétrage de l'adresse |
Blanc
Blanc |
|
2 |
TM5SE1SC10005 |
Module électronique |
Blanc |
|
3 |
TM5ACTB12 |
Bornier, 12 broches |
Blanc |
NOTE : pour plus d'informations, reportez-vous à la rubrique Embases de bus et borniers TM5

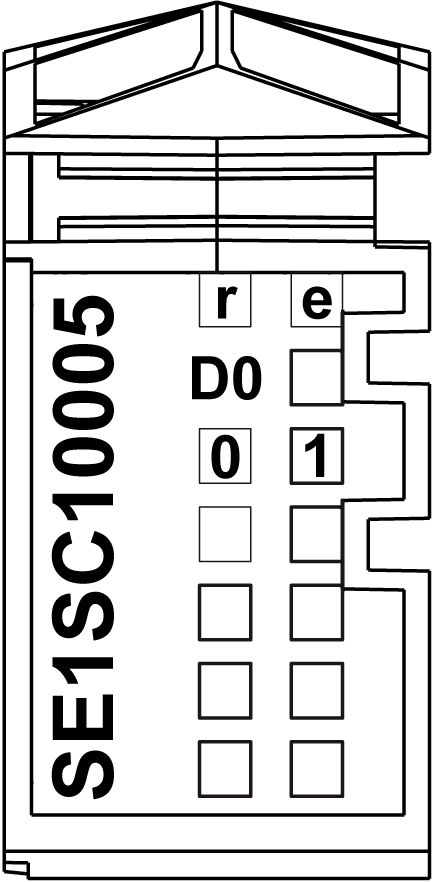

L'illustration ci-dessous montre les voyants du TM5SE1SC10005 :
Le tableau ci-dessous décrit les voyants d'état du TM5SE1SC10005 :
|
Voyants d'état |
Couleur |
Etat |
Description |
|---|---|---|---|
|
r |
Vert |
Eteint |
Pas d'alimentation |
|
Clignotement simple |
Réarmement |
||
|
Clignotant |
Etat pré-opérationnel |
||
|
Allumé |
Fonctionnement normal |
||
|
e |
Rouge |
Eteint |
OK ou pas d'alimentation |
|
Allumé |
Erreur détectée ou état de réinitialisation |
||
|
D |
Vert |
Allumé |
Etat d'entrée du signal de données |
|
0-1 |
Vert |
Allumé |
État d'entrée des entrées numériques correspondantes |
