Le module d'extension TM5SE1SC10005 est un module électronique d'entrée expert 5 ou 24 VCC doté d'un canal d'entrée pour un codeur absolu SSI.
Pour plus d'informations, reportez-vous à la section Module électronique 1 HSC SSI 1 Mo 5 VCC TM5SE1SC10005.
Paramètre de vérification monoflop
Le paramètre Vérification monoflop permet de tester le niveau de la ligne de données avant de lancer la transmission des données : l'horloge ne démarre que si le niveau de la ligne de données est égal au niveau spécifié.
Ce niveau est programmable. Vous pouvez choisir d'effectuer le test ou non.
Si vous testez le niveau, vous pouvez sélectionner sa valeur (0 ou 1) via l'interface.
Le niveau de la ligne de données est vérifié à partir de Tm, après le dernier front montant de la ligne d'horloge.

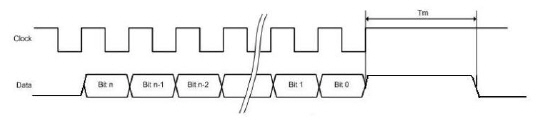

Dans l'exemple 1, le paramètre Vérification monoflop doit être configuré en haut niveau. Vous garantissez ainsi le report de la génération d'horloge après le passage de la ligne de données au haut niveau.

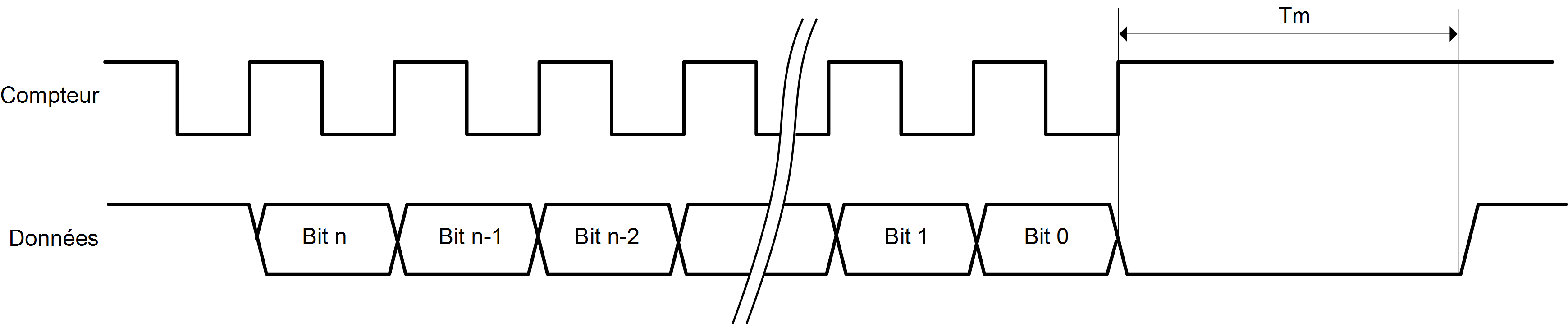

Dans l'exemple 2, le paramètre Vérification monoflop doit être configuré en niveau bas. Ceci garantit le report de la génération d'horloge après le passage de la ligne de données au niveau bas.
Onglet Module TM5 - Mappage d'E/S
L'onglet Module TM5 - Mappage d'E/S permet de définir et de nommer des variables. Cet onglet fournit également des informations complémentaires telles que l'adressage topologique.
Le tableau suivant décrit la configuration du mappage des E/S :
|
Canal |
Type |
Description |
|---|---|---|
|
Module OK |
BYTE |
État des modules d'E/S compactes et électronique |
|
CC OK |
BOOL |
Plage de tension : o0 : non valide o1 : valide |
|
réservé |
BOOL |
Réservé. |
|
Réseau OK |
BOOL |
Bus TM5 : o0 : erreur de bus o1 : OK |
|
Données d'E/S valides |
BOOL |
Validité des données : o0 : valide o1 : non valide |
|
réservé |
BOOL |
Réservé |
|
réservé |
BOOL |
Réservé |
|
réservé |
BOOL |
Réservé |
|
réservé |
BOOL |
Réservé |
|
- |
Alimentation |
BYTE |
- |
État de l'alimentation du codeur (bits 2 à 7 inutilisés) |
|
|
|
PowerSupply01 |
BOOL |
- |
État de l'alimentation du codeur 24 VCC (0 = OK) |
|
|
PowerSupply02 |
BOOL |
- |
État de l'alimentation du codeur 5 VCC (0 = OK) |
||
|
Entrées |
Entrées |
BYTE |
- |
État de toutes les entrées analogiques (bits 0 à 3 et 6 à 7 inutilisés) |
|
|
|
réservé |
BOOL |
- |
Réservé |
|
|
... |
|||||
|
réservé |
|||||
|
DigitalInput01 |
État de l'entrée numérique 0 |
||||
|
DigitalInput02 |
État de l'entrée numérique 1 |
||||
|
Encoder01 |
DINT |
- |
Valeur de positionnement du codeur |
||
Pour plus d'informations, consultez la section Description de l'onglet Paramètres définis par l'utilisateur.
Onglet Paramètres définis par l'utilisateur
Ce tableau décrit la configuration des paramètres définis par l'utilisateur du TM5SE1SC10005 :
|
Nom |
Valeur |
Valeur par défaut |
Description |
|---|---|---|---|
|
Format de données |
binaire gris |
binaire |
Format des données du codeur SSI. |
|
Débit en bauds |
1 MHz 500 kHz 250 kHz 125 kHz |
1 MHz |
Définir la fréquence d'horloge. |
|
Longueur de bit totale |
0 à 32 |
0 |
Nombre de bits envoyés par le codeur SSI par trame. |
|
Longueur de bit valide |
0 à 32 |
0 |
Partie significative de la trame du codeur SSI. Seule la partie la moins importante de la trame totale du codeur SSI est correcte. La partie complémentaire la plus significative de la trame est ignorée et lue comme égale à 0. |
|
Vérification monoflop |
haut niveau bas niveau ignorer |
haut niveau |
Le niveau de la ligne de données fait l'objet d'une vérification avant le démarrage de l'émission des données. |
