Le Système TM7 se compose de blocs d'E/S IP67 avec câbles de bus de terrain, d'extension, de capteur/d'actionneur et d'alimentation.
Un bloc d'E/S TM7 peut être un :
obloc d'E/S numériques,
obloc d'E/S analogiques, pour plus de détails, reportez-vous au Guide de référence du matériel des blocs d'E/S analogiques Modicon TM7
obloc de distribution d'alimentation (PDB), pour plus de détails, reportez-vous au chapitre Bloc de distribution d'alimentation TM7SPS1A (PDB) dans le Guide d'installation et de planification du Système Flexible Modicon TM5 / TM7
Présentation générale d'un bloc d'E/S TM7 et des câbles

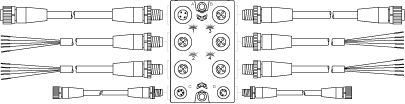

La figure suivante illustre un bloc d'E/S TM7 et les câbles associés :
|
Elément |
Type de câble TM7 |
Connecteur de bloc TM7 |
|---|---|---|
|
A |
Câble de dérivation de bus d'extension |
IN bus TM7 |
|
B |
Câble de dérivation de bus d'extension |
OUT bus TM7 |
|
1...4 |
Câble de capteur ou d'actionneur |
Connecteurs d'E/S |
|
C |
Câble de dérivation d'alimentation |
Connecteur IN alimentation 24 VCC |
|
D |
Câble de dérivation d'alimentation |
Connecteur OUT alimentation 24 VCC |
|
|
|
NON-CONFORMITE IP67 |
|
oDisposez tous les connecteurs avec des câbles ou des bouchons d'étanchéité et serrez en respectant les valeurs de couple IP67 indiquées dans ce document. oNe connectez/déconnectez aucun câble ou bouchon d'étanchéité en présence d'eau ou d'humidité. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
|
AVIS |
|
DECHARGE ELECTROSTATIQUE |
|
oNe touchez jamais les broches de connexion du bloc. oLaissez toujours les câbles ou les bouchons d'étanchéité en place lors du fonctionnement normal. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
Reportez-vous à la section Câbles TM7 pour plus d'informations sur le type et la longueur des câbles, ainsi que leur références.
Brochage et affectation des connecteurs de bloc d'E/S TM7

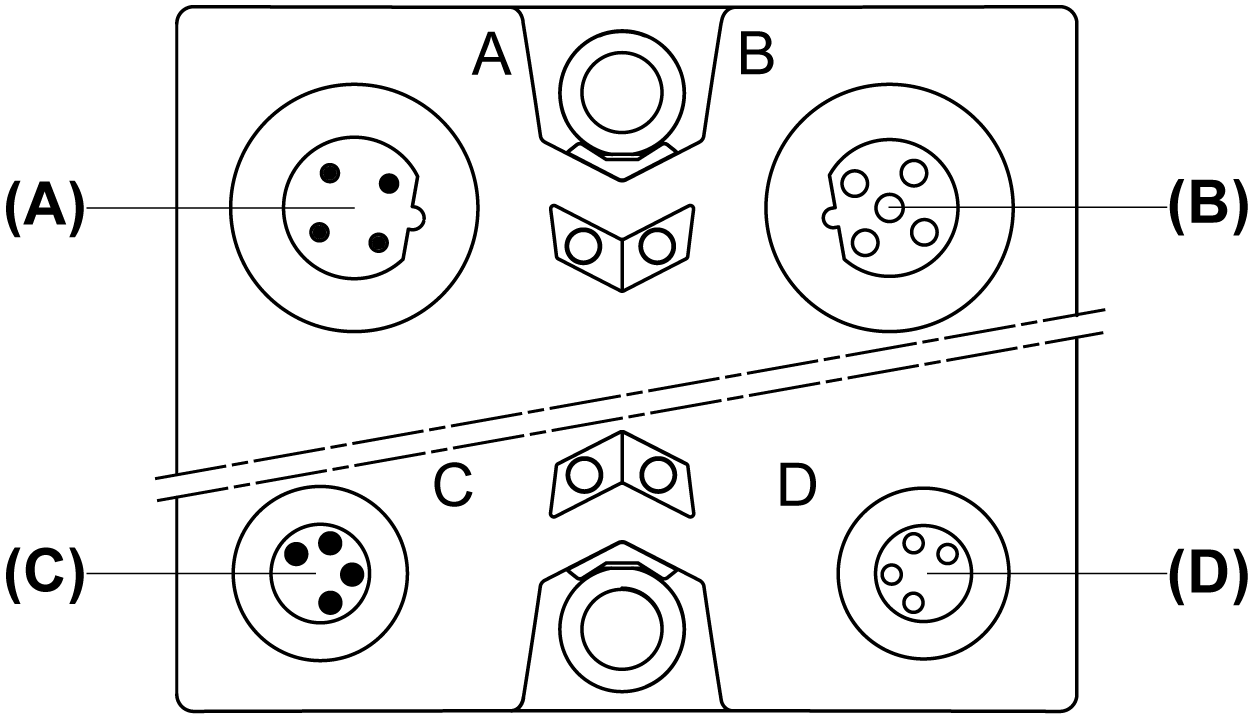

La figure suivante indique les affectations des connecteurs d'un bloc d'E/S TM7 :
(A) Connecteur M12 IN bus TM7
(B) Connecteur M12 OUT bus TM7
(C) Connecteur IN M8 alimentation 24 VCC
(D) Connecteur OUT M8 alimentation 24 VCC
La figure suivante illustre le brochage des connecteurs IN (A) et OUT (B) du bus TM7 :
|
Connexion |
Broche |
Désignation |
|---|---|---|
|
1 |
TM7 V+ |
|
2 |
Données du bus TM7 |
|
|
3 |
TM7 0 VCC |
|
|
4 |
Données du bus TM7 |
|
|
5 |
N.F. |
La figure suivante illustre le brochage des connecteurs IN (C) et OUT (D) 24 VCC :
|
Connexion |
Broche |
Désignation |
|---|---|---|
|
1 |
Segment d'alimentation des E/S 24 VCC |
|
2 |
Segment d'alimentation des E/S 24 VCC |
|
|
3 |
0 VCC |
|
|
4 |
0 VCC |
NOTE :
ol'état des voyants est indiqué dans la section Présentation de chaque bloc d'E/S.
oLe brochage des connecteurs d'E/S est indiqué dans la section Schéma de câblage de chaque bloc d'E/S.
