Présentation du TMSES4

Présentation générale

Le module Ethernet TMSES4 fournit une interface Ethernet supplémentaire au contrôleur. Trois modules TMSES4 au maximum peuvent être configurés dans le système.

Le module Ethernet TMSES4 est compatible avec les références de contrôleur suivantes :

TM262L10MESE8T
TM262L20MESE8T
TM262M15MESS8T
TM262M25MESS8T
TM262M35MESS8T

L'adresse MAC du TMSES4 est unique pour les trois TMSES4 ; elle figure sur l'étiquette située sur le côté gauche du M262 Logic/Motion Controller.

Caractéristiques principales

Le tableau suivant décrit les principales caractéristiques du module de communication Ethernet TMSES4 :

Caractéristiques principales
Standard	Ethernet
Type de connecteur	4 connecteurs RJ45 pour la communication Ethernet
Vitesse de transfert	1 Gbit/s maximum

Connexion

La figure suivante montre le raccordement d'un contrôleur à un réseau Ethernet :

NOTE : Si vous configurez plusieurs modules TMSES4, chacun d'eux doit être situé dans un sous-réseau distinct.

NOTE : Les modules TMSES4 doivent se trouver dans un sous-réseau différent de celui des ports Ethernet du contrôleur.

NOTE : Ne raccordez pas deux modules TMSES4 ensemble s'il sont montés sur le même contrôleur.

NOTE : Ne raccordez pas un module TMSES4 à un port Ethernet du contrôleur sur lequel il est monté.

Eléments

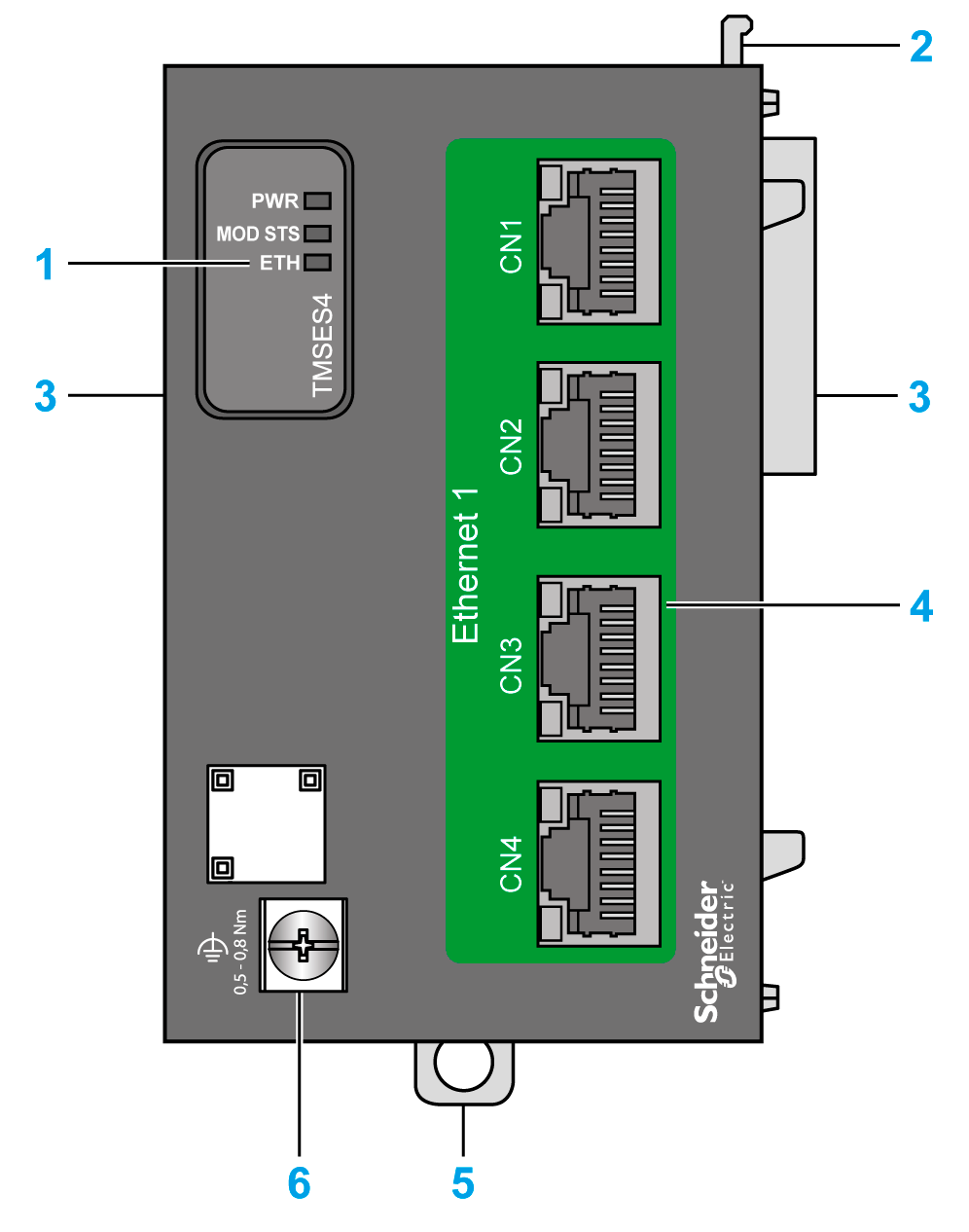

La figure suivante représente les principaux éléments du module TMSES4 :

Libellé	Description
1	Voyants d'état
2	Système de verrouillage
3	Connecteur de bus du TMS
4	4 ports Ethernet
5	Dispositif de verrouillage encliquetable pour rail oméga (DIN) de 35 mm (1,38 po.)
6	Vis de terre fonctionnelle

LED d'état du module

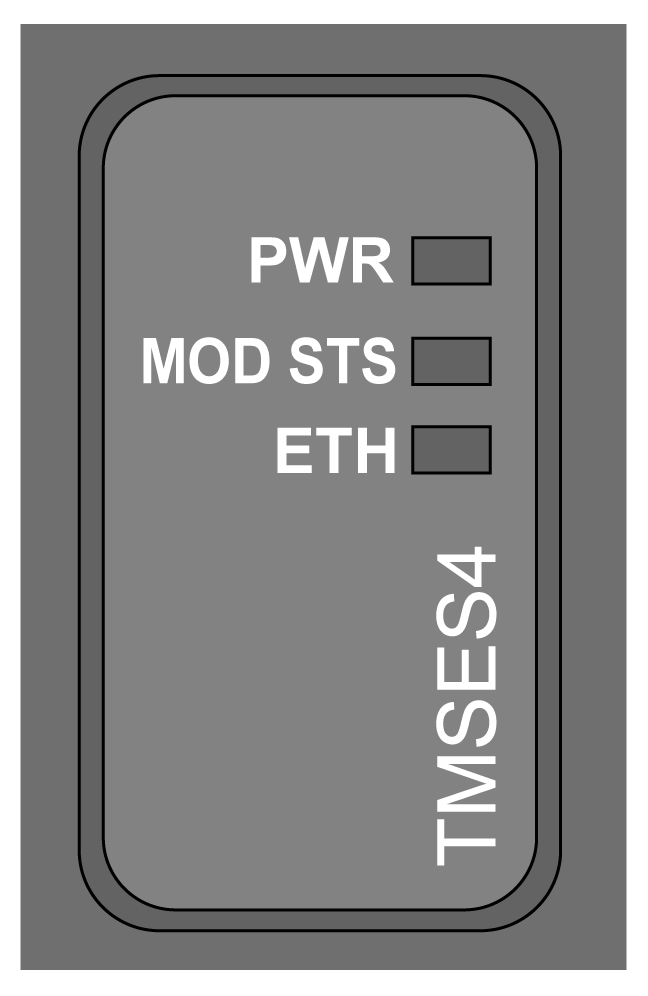

La figure suivante montre les voyants d'état du TMSES4 :

Le tableau suivant décrit les voyants d'état du TMSES4 :

Diode	Couleur	Etat	Description
PWR	Vert	Allumé	Le module est alimenté.
PWR	Vert	Eteint	Le module n'est pas alimenté.
MOD STS	Vert	Allumé	Le module fonctionne.
	Rouge	Allumé	Le module ne fonctionne pas.
	Rouge	Clignotant	Une erreur de connexion ou une saturation réseau est détectée.
ETH	Vert	Allumé	Le module fonctionne et un port est connecté.
		Clignotant	3 éclairs : aucun port n'est connecté. 4 éclairs : adresse IP en double. 5 éclairs : adresse IP en attente. 6 éclairs : l'adresse IP par défaut est appliquée.
		Éteint	Le module est en cours d'initialisation.

Voyants d'état des connecteurs RJ45

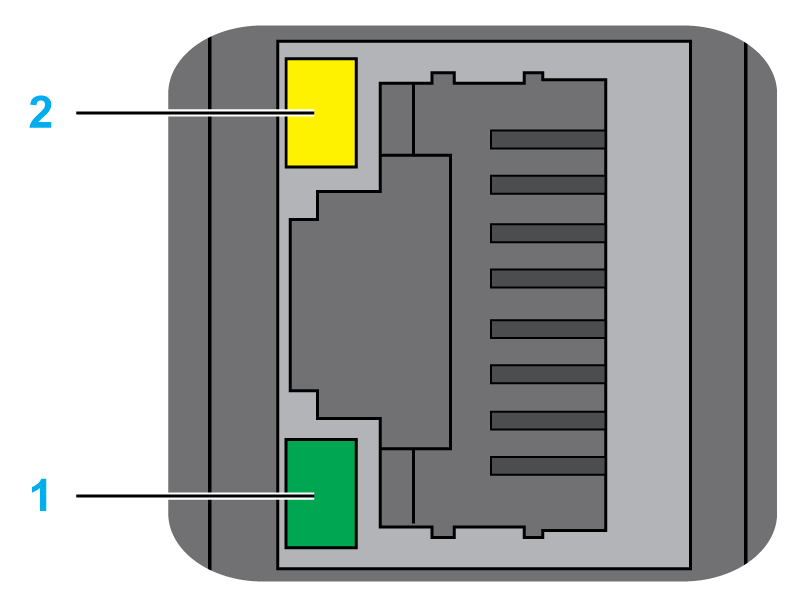

La figure suivante montre les voyants d'état des connecteurs RJ45 :

Ce tableau décrit le voyant d'état des connecteurs RJ45 :

Libellé	Description	Voyant
Libellé	Description	Couleur	Etat	Description
1	Activité Ethernet	Vert	Eteint	Aucune activité
1	Activité Ethernet	Vert	Allumé	Emission ou réception de données
2	Liaison Ethernet	Vert/jaune	Eteint	Aucune liaison
			Jaune	Liaison à 10 ou 100 Mbits/s
			Vert	Liaison à 1 Gbit/s
