Schéma de câblage du TMSES4

Règles de câblage

Consultez la section Bonnes pratiques en matière de câblage.

Connecteur RJ45

Le module TMSES4 est équipé de 4 connecteurs RJ45 Ethernet :

Brochage

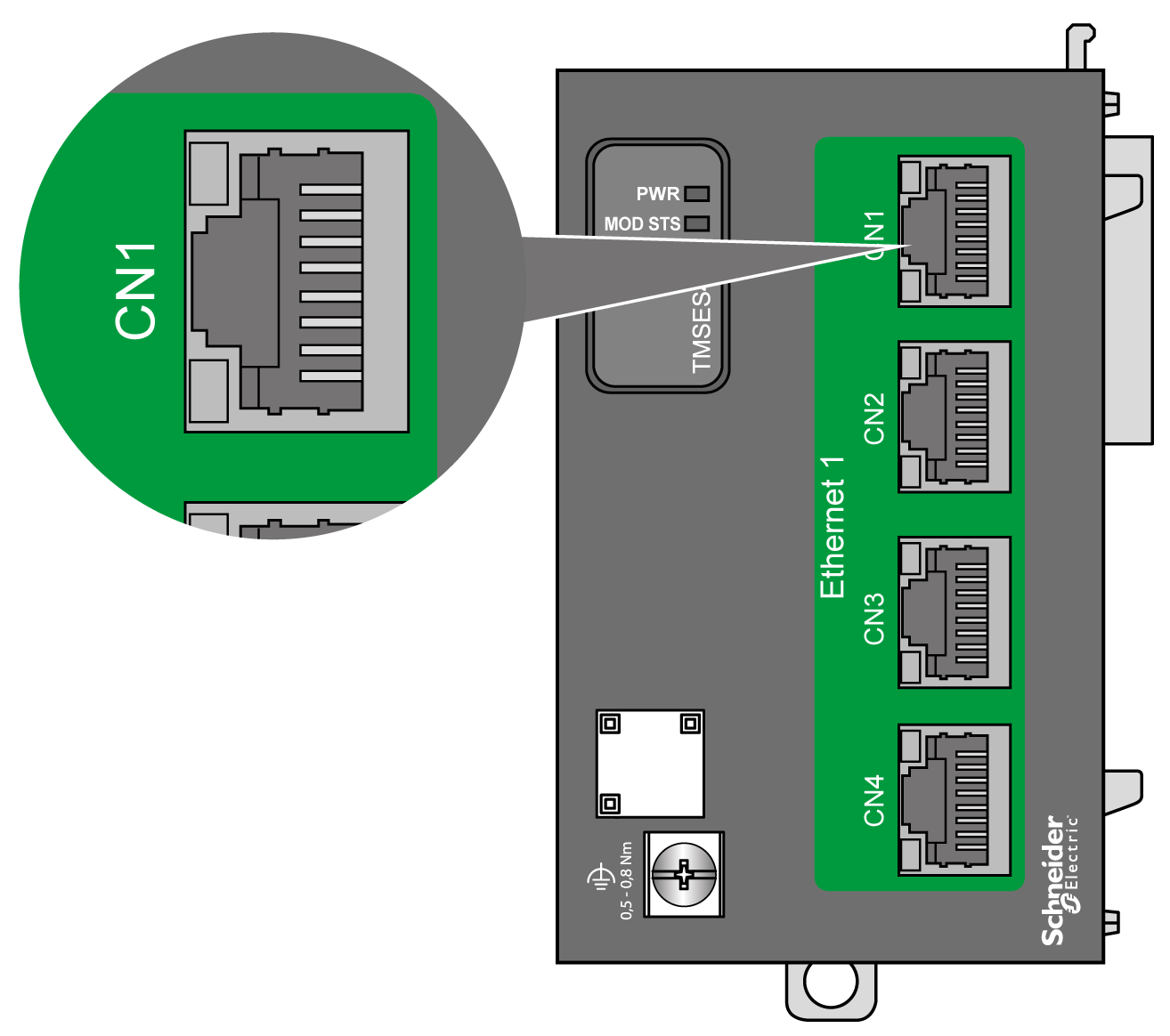

La figure suivante montre le brochage du connecteur RJ45 Ethernet :

Le tableau suivant décrit le brochage du connecteur Ethernet :

N° de broche	100BASE-T	1000BASE-T
1	TD+	DA+
2	TD-	DA-
3	RD+	DB+
4	N.C.	DC+
5	N.C.	DC-
6	RD-	DB-
7	N.C.	DD+
8	N.C.	DD-

NOTE : Le contrôleur prend en charge la fonction de câble inverseur automatique MDIO. Il n'est pas nécessaire d'utiliser des câbles inverseurs Ethernet spéciaux pour raccorder directement des équipements à ce port (raccordement sans concentrateur ou commutateur Ethernet).

NOTE : La déconnexion du câble Ethernet est vérifiée chaque seconde. Cette déconnexion peut ne pas être signalée si elle se produit rapidement (dans un délai inférieur à 1 seconde).
