MC_Halt_LXM28

Descrizione funzionale

Questo blocco funzione permette di arrestare il motore in condizioni di funzionamento normali. Il movimento in corso viene annullato. L'esecuzione del blocco funzione può essere annullata da un altro blocco funzione con il prefisso "MC_". Se viene attivato un Halt, avviene una transizione dello stato PLCopen a "DiscreteMotion" finché il motore ha raggiunto uno stato di fermo. Quando il motore ha raggiunto lo stato di fermo, viene impostata l'uscita Done e lo stato passa a "StandStill".

Nome della libreria e spazio dei nomi

Nome della libreria: Lexium 28

Spazio dei nomi: SEM_LXM28

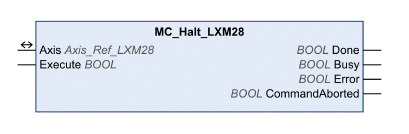

Rappresentazione grafica

Ingressi

Ingresso	Tipo di dati	Descrizione
Execute	BOOL	Campo valori: FALSE, TRUE. Valore predefinito: FALSE. Un fronte di salita dell'ingresso Execute avvia il blocco funzione. Il blocco funzione continua ad essere eseguito e l'uscita Busy è impostata a TRUE. I blocchi funzione che attivano un movimento possono essere riavviati durante l'esecuzione. I valori di destinazione vengono sovrascritti dai nuovi valori nel momento in cui si verifica il fronte di salita. Un fronte di salita sull'ingresso Execute viene ignorato durante l'esecuzione dei blocchi funzione. oFALSE: se Enable è impostato a FALSE, le uscite Done, Error o CommandAborted vengono impostate a TRUE per un ciclo. oTRUE: se Enable è impostato a FALSE, le uscite Done, Error o CommandAborted rimangono impostate a TRUE.

Ingresso

Tipo di dati

Descrizione

Execute

BOOL

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

Un fronte di salita dell'ingresso Execute avvia il blocco funzione. Il blocco funzione continua ad essere eseguito e l'uscita Busy è impostata a TRUE. I blocchi funzione che attivano un movimento possono essere riavviati durante l'esecuzione. I valori di destinazione vengono sovrascritti dai nuovi valori nel momento in cui si verifica il fronte di salita. Un fronte di salita sull'ingresso Execute viene ignorato durante l'esecuzione dei blocchi funzione.

oFALSE: se Enable è impostato a FALSE, le uscite Done, Error o CommandAborted vengono impostate a TRUE per un ciclo.

oTRUE: se Enable è impostato a FALSE, le uscite Done, Error o CommandAborted rimangono impostate a TRUE.

Uscite

Uscita	Tipo di dati	Descrizione
Done	BOOL	Campo valori: FALSE, TRUE. Valore predefinito: FALSE. FALSE: l'esecuzione non è stata avviata o è stato rilevato un errore. TRUE: esecuzione terminata senza errori rilevati.
Busy	BOOL	Campo valori: FALSE, TRUE. Valore predefinito: FALSE. FALSE: l'esecuzione del blocco funzione non è stata avviata o terminata. TRUE: il blocco funzione è in fase di esecuzione.
Error	BOOL	Campo valori: FALSE, TRUE. Valore predefinito: FALSE. FALSE: esecuzione del blocco funzione in corso, nessun errore rilevato. TRUE: è stato rilevato un errore nell'esecuzione del blocco funzione.
CommandAborted	BOOL	Campo valori: FALSE, TRUE. Valore predefinito: FALSE. FALSE: l'esecuzione non è stata interrotta. TRUE: l'esecuzione è stata interrotta da un altro blocco funzione.

Ingressi/uscite

Ingresso/uscita	Tipo di dati	Descrizione
Axis	Axis_Ref_LXM28	Riferimento all'asse (istanza) per cui deve essere eseguito il blocco funzione (corrisponde al nome dell'asse). Il nome dell'asse deve essere definito nella struttura SoMachine Dispositivi.

Ulteriori informazioni

Diagramma di stato PLCopen

Transizioni tra blocchi funzione

Arresto
