Uso dei progetti SoMachine, SoMachine Motion o EcoStruxure Machine Expert esistenti

Panoramica

Con EcoStruxure Machine Expert, è possibile aprire i progetti esistenti creati con SoMachine, SoMachine Motion o una versione precedente di EcoStruxure Machine Expert. Nel presente manuale, tali progetti sono denominati progetti precedenti.

È possibile utilizzare i progetti precedenti (creati con SoMachine, SoMachine Motion o una versione precedente di EcoStruxure Machine Expert) in modi diversi:

  • Apri un file *.project

  • Estrai archivio di un file *.projectarchive

  • Carica origine di un file *.prj da un controller

L'uso di un archivio di progetto è il metodo preferito per la migrazione di un progetto, in quanto un file .projectarchive contiene le seguenti informazioni aggiuntive non incluse in un file .project:

  • File di informazioni del download

  • Librerie

  • File di descrizione dispositivo

Quando si estrae l'archivio in EcoStruxure Machine Expert, i file di libreria e dispositivo possono essere installati automaticamente nei repository EcoStruxure Machine Expert corrispondenti. Per informazioni sull'estrazione degli archivi di progetto, consultare il capitolo Creazione di un progetto da un archivio di progetto nella Guida in linea dei comandi di menu di EcoStruxure Machine Expert.

NOTA: Quando si estrae un archivio di progetto creato con una versione diversa di EcoStruxure Machine Expert, viene visualizzato un messaggio che indica che l'ambiente potrebbe essere modificato.

Finestra di dialogo Aggiorna progetto

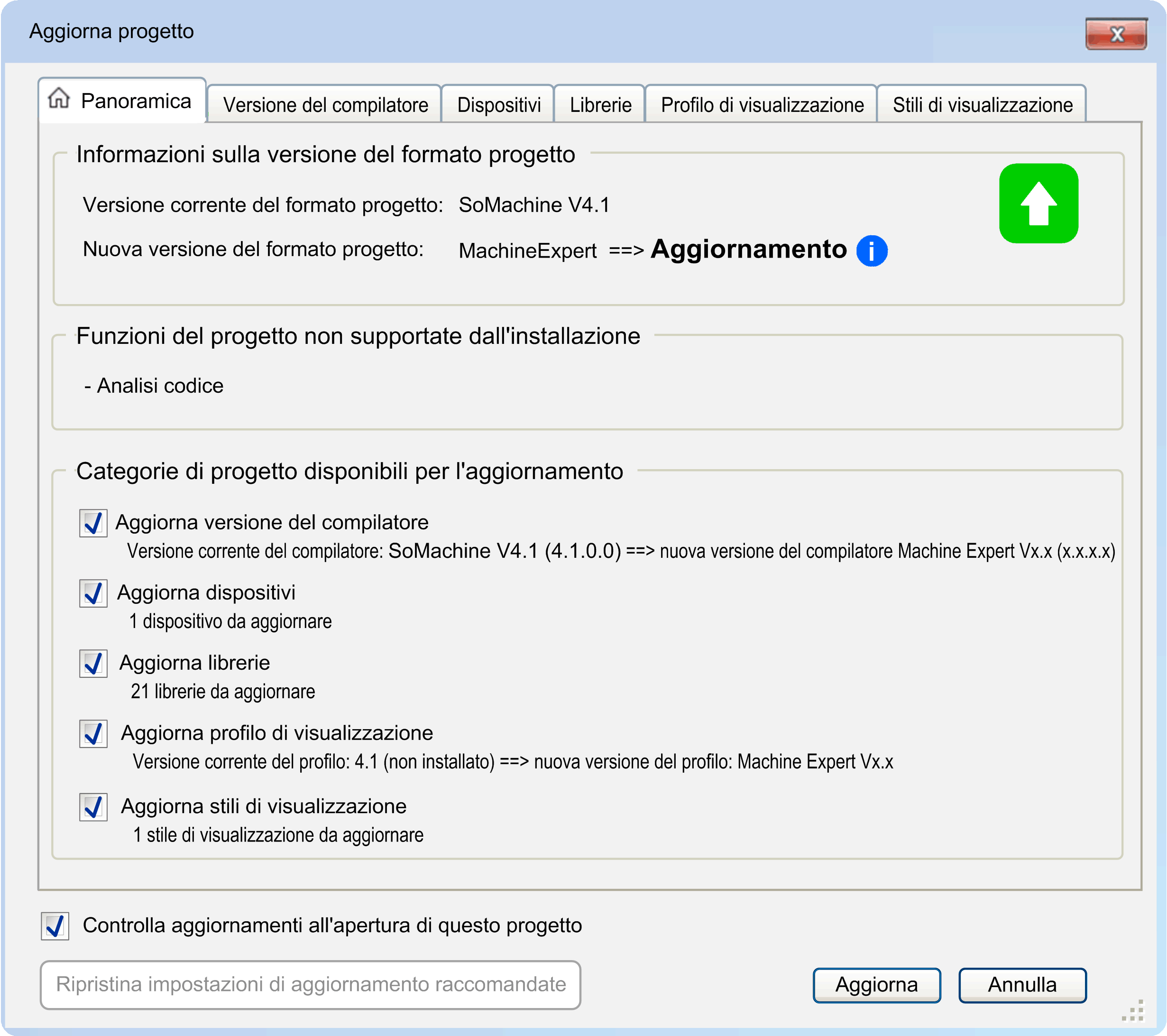

Quando si apre un progetto precedente, viene visualizzata la finestra di dialogo Aggiorna progetto Questa presenta una scheda Panoramica e altre schede in funzione degli elementi del progetto che devono essere aggiornati.

La scheda Panoramica offre informazioni di carattere generale:

Elemento

Descrizione

Area Informazioni sulla versione del formato progetto

Contiene informazioni sulla versione presente del formato di progetto e della nuova versione, oltre a indicare se occorre effettuare un Upgrade o un Downgrade. Ulteriori informazioni sull'operazione di upgrade o downgrade si trovano nel riquadro che compare quando con il mouse si passa sopra il simbolo i.

Area Funzioni del progetto non supportate dall'installazione

Elenca le caratteristiche del progetto che non sono supportate dalla presente installazione di EcoStruxure Machine Expert sul PC (ad esempio perché manca un add-on specifico).

Area Categorie di progetto disponibili per l'aggiornamento

Elenca le categorie di progetto che vanno aggiornate e ne presenta una breve panoramica. Per maggiori informazioni, fare riferimento alle schede specifiche di ciascuna categoria.

Le categorie sono selezionate di default per l'aggiornamento. Per escluderne una dalla procedura di aggiornamento occorre deselezionare la casella di spunta.

Opzione Controlla aggiornamenti all'apertura di questo progetto

L'opzione Controlla aggiornamenti all'apertura di questo progetto è selezionata di default.

Disattivare questa opzione per impedire la ricerca di aggiornamenti quando si apre il progetto. Per riattivare in seguito la funzione, aprire la finestra di dialogo Aggiorna progetto di Logic Builder con il comando Progetto > Apri finestra "Aggiorna progetto"....

Pulsante Ripristina le impostazioni di aggiornamento consigliate

Questo pulsante si attiva dopo aver effettuato le modifiche in questa finestra di dialogo. Fare clic sul pulsante Ripristina le impostazioni di aggiornamento consigliate per tornare alle impostazioni predefinite.

Pulsante Aggiorna

Fare clic sul pulsante Aggiorna per effettuare un update secondo le impostazioni di questa finestra di dialogo.

Risultato: il contenuto del progetto viene aggiornato. Quando un controller non è più supportato e deve essere sostituito, verrà convertito in un dispositivo supportato. Se non è disponibile alcun dispositivo sostitutivo, il dispositivo non verrà né aggiornato, né convertito. Sarà ancora disponibile, ma non potrà essere utilizzato nel progetto in EcoStruxure Machine Expert.

NOTA: Dopo aver aggiornato un progetto o un archivio di progetto, non sarà possibile aprirlo con SoMachine, SoMachine Motion o una versione precedente di EcoStruxure Machine Expert.

Pulsante Annulla

Fare clic su Annulla per annullare le modifiche apportate al progetto.

NOTA: Se il progetto contiene dispositivi che non sono supportati da EcoStruxure Machine Expert, sarà possibile aprire il progetto con EcoStruxure Machine Expert per copiare parti del progetto in un nuovo progetto. Tuttavia, la compilazione di questo progetto non è possibile.

Le schede della finestra di dialogo Aggiorna progetto compaiono se occorre aggiornare i rispettivi elementi del progetto. Ciascuna scheda contiene in alto un'opzione per valutare l'update dell'elemento specifico o per escluderlo dalla procedura di aggiornamento. Vengono inoltre fornite informazioni dettagliate sulla procedura di aggiornamento, con la possibilità di selezionare le preferenze personali.

  • Versione del compilatore

    Il compilatore è il software che converte il progetto nel codice binario che viene scaricato ed eseguito nel controller. Per ulteriori informazioni sulla versione del compilatore, vedere i capitoli Informazioni generali e EcoStruxure Machine Expert/Mapping della versione del compilatore CoDeSys. Per un elenco di messaggi del compilatore, consultare il documento Errori del compilatore.

  • Dispositivi

    I dispositivi installati che richiedono l'aggiornamento sono elencati con indicazione di nome, tipo e versione. L'operazione di aggiornamento consigliata è indicata nella colonna Consigliato.

    La colonna Aggiorna a / Converti in permette di selezionare da un elenco la versione di destinazione o il dispositivo di destinazione.

    • Se in questa colonna non figurano dispositivi di destinazione, il dispositivo non è più supportato e non sarà possibile sostituirlo con un controller per la versione corrente di EcoStruxure Machine Expert. La versione precedente che supporta questo dispositivo è elencata nella colonna Consigliato.

    • Se un altro controller è elencato nella colonna Aggiorna a / Converti in, il controller non è più supportato e deve essere convertito nel controller di destinazione.

    Per ulteriori informazioni, vedere l'elenco dei dispositivi non supportati nell'appendice della presente Guida utente e fare riferimento alla sezione sull'aggiornamento dei dispositivi o alla sezione sulla conversione dei dispositivi della guida in linea.

    NOTA: Se un controller viene convertito in un altro controller, i dispositivi secondari non sono convertiti. Sarà necessario verificarli attentamente e sostituirli manualmente dopo la conversione del progetto.

    La colonna Stato mostra una serie di icone che forniscono informazioni sulla selezione presente rispetto allo stato Consigliato.

  • Librerie

    Per ulteriori informazioni sull'aggiornamento delle librerie, vedere Funzioni e librerie, Guida utente.

  • Profilo di visualizzazione

    Il Profilo visualizzazione definisce:

    • I nomi e le versioni delle Librerie di visualizzazione che sono automaticamente incluse nel progetto quando viene creato un oggetto di visualizzazione.

    • Una selezione di elementi di visualizzazione forniti dalle librerie incluse.

  • Stili di visualizzazione

    Uno stile di visualizzazione è una raccolta di colori, caratteri, immagini e valori che sono definiti come proprietà dello stile. Queste proprietà dello stile si possono usare nel progettare gli elementi di visualizzazione e creare così un aspetto uniforme e stilisticamente caratterizzante.

Per ulteriori informazioni fare riferimento alla parte relativa a Visualizzazione della guida in linea di EcoStruxure Machine Expert.

Dopo aver confermato le impostazioni facendo clic sul pulsante Aggiorna, compilare e scaricare il progetto sul controller per rendere valido l'aggiornamento.

NOTA: gli errori rilevati durante il processo di aggiornamento vengono visualizzati nella vista Messaggi di Logic Builder.
NOTA: Dopo aver aggiornato il progetto,
NOTA: È comunque possibile aggiornare un progetto in un secondo tempo tramite il comando Progetto > Apri finestra "Aggiorna progetto"... e selezionando l'opzione Controlla aggiornamenti all'apertura di questo progetto.
NOTA: è possibile aprire, ma non modificare, i progetti che contengono dispositivi non supportati con EcoStruxure Machine Expert. EcoStruxure Machine Expert richiede la conversione su un'altra piattaforma.
NOTA:

  • Se viene caricato un progetto SoMachine o SoMachine Motion con degli HMI, può accadere che Vijeo-Designer debba essere avviato dall'aggiornamento. In questo caso, è possibile che Vijeo-Designer venga soltanto avviato in background.

    Vijeo-Designer deve essere aperto manualmente per continuare l'aggiornamento.

  • Se viene caricato un progetto SoMachine o SoMachine Motion con HMI non supportate, è possibile che Vijeo-Designer venga avviato e il sistema richieda di specificare un codice prodotto.

    Se il codice prodotto non è disponibile, fare clic su No e il dispositivo viene aggiornato automaticamente a un tipo preprogrammato.

  • Se viene caricato un progetto SoMachine o SoMachine Motion con HMI non supportate (con controllo), l'HMI viene convertita in Vijeo-Designer in una HMI supportata.

NOTA: Anche se si deseleziona l'opzione Aggiorna librerie, può capitare che alcune librerie vengano aggiornate. Questo è dovuto alla procedura Aggiorna dispositivi. Le librerie cui rimandano le descrizioni dei dispositivi selezionati per l'update vengono aggiornate automaticamente se è selezionata l'opzione Aggiorna dispositivi.

Uso di progetti precedenti

È possibile installare versioni complete di SoMachine, SoMachine Motion o EcoStruxure Machine Expert (disponibili su DVD o USB) in parallelo.

Non è necessario installare una versione esistente prima di iniziare l'installazione di una nuova versione.

Se non serve usare le più recenti funzioni e caratteristiche delle nuove versioni di EcoStruxure Machine Expert, aprire il vecchio progetto con la versione con cui era stato creato.

Uso dei progetti precedenti o senza aggiornarli a EcoStruxure Machine Expert

Se non si desidera apportare modifiche al progetto ma potersi ancora collegare al controller sul quale era stato scaricato il progetto originale, fare clic su Annulla nella finestra di dialogo Aggiorna progetto.

NOTA: se il progetto contiene dispositivi non supportati, è possibile aprire il progetto con EcoStruxure Machine Expert per copiare parti del progetto in un nuovo progetto. Tuttavia, la compilazione di questo progetto non è possibile.
NOTA: Se non si aggiorna il progetto, le funzionalità più recenti di EcoStruxure Machine Expert non sono disponibili. Può inoltre capitare che il codice oggetto generato dalla versione presente di EcoStruxure Machine Expert sia diverso da quello generato da SoMachine, SoMachine Motion o da una versione precedente di EcoStruxure Machine Expert con cui il progetto era stato originariamente compilato. In questo caso un messaggio di sistema chiede di confermare che non si desidera aggiornare il progetto.
 AVVERTIMENTO
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA
  • Verificare sempre che il programma di applicazione funzionerà nello stesso modo che sotto qualsiasi precedente versione del compilatore in SoMachine, SoMachine Motion o EcoStruxure Machine Expert.
  • Testare accuratamente la nuova versione compilata dell'applicazione con il firmware compatibile del dispositivo rispetto all'ultima versione di EcoStruxure Machine Expert.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Per garantire la piena compatibilità del progetto originale, utilizzare la versione corrispondente di SoMachine, SoMachine Motion o EcoStruxure Machine Expert (può rendersi necessaria un'installazione). Per maggiori informazioni su come ridurre gli effetti di una nuova versione di EcoStruxure Machine Expert sui propri progetti, fare riferimento alla sezione Impostazioni che consentono di preservare la compatibilità.

È possibile accedere al controller senza compilare e scaricare il progetto solo se è stato creato un file di informazioni per il download (*.compileinfo) nella stessa directory del progetto sul PC e con la stessa versione EcoStruxure Machine Expert principale.

Vedere la sezione Generazione del codice, informazioni di compilazione nel capitolo Compilazione e download di applicazioni della Guida alla programmazione EcoStruxure Machine Expert.

Aggiornamento / conversione individuale dei dispositivi singoli

Se si fa clic su Annulla nella finestra di dialogo Aggiorna progetto, i dispositivi del progetto non verranno aggiornati o convertiti.

Per aggiornare o convertire i singoli dispositivi, vedere la sezione sull'aggiornamento dei dispositivi o la sezione sulla conversione dei dispositivi della guida online.

Uso dei Repository precedenti

Procedere come segue per utilizzare i repository (ad esempio di dispositivi, librerie) di SoMachine / SoMachine Motion o di una versione precedente di EcoStruxure Machine Expert installata in parallelo alla versione EcoStruxure Machine Expert presente:

Passo

Azione

Commento

1

In EcoStruxure Machine Expert Logic Builder, eseguire il comando Strumenti > Opzioni....

Viene visualizzata la finestra di dialogo Opzioni.

2

Selezionare Directory (Dispositivi, Librerie, ...) nell'elenco a sinistra.

Viene visualizzata la finestra di dialogo Directory (Dispositivi, Librerie, ...) di EcoStruxure Machine Expert Logic Builder.

3

Selezionare la casella Includi repository precedenti.

Ora è possibile utilizzare i repository precedenti nel proprio progetto EcoStruxure Machine Expert.

Compatibilità Vijeo-Designer

Il software Vijeo-Designer ha le proprie regole definite in Vijeo-Designer (Guida > Manuali utente > 3 Prima di iniziare > 3.2 Compatibilità).

Vijeo-Designer può aprire un'applicazione creata con una versione precedente e convertire automaticamente questa applicazione nella nuova versione.

NOTA: L'applicazione convertita non può più essere aperta con una versione precedente di Vijeo-Designer. Tenere presente questo aspetto quando sono installate in parallelo più versioni di EcoStruxure Machine Expert sullo stesso PC o quando si fornisce un progetto a un utente che sta lavorando con una versione precedente di Vijeo-Designer.

Compatibilità EcoStruxure Operator Terminal Expert

Per informazioni sulla compatibilità, vedere la guida in linea di EcoStruxure Operator Terminal Expert.

Progetti con elementi esterni

Se non ci si attiene alle procedure di migrazione quando si utilizza SoMachine, SoMachine Motion o una versione precedente di EcoStruxure Machine Expert, possono verificarsi i seguenti problemi con elementi esterni:

  • Un progetto che contiene una descrizione del dispositivo installato da un file EDS e che il dispositivo non può essere riconosciuto dalla nuova versione di EcoStruxure Machine Expert. Il dispositivo deve essere installato nel Repository dispositivi,

  • Un progetto che contiene una libreria (creata ad es. dall'utente) che non fa parte dell'installazione di EcoStruxure Machine Expert, per cui la libreria stessa non viene riconosciuta dalla nuova versione di EcoStruxure Machine Expert. È necessario aggiungere la libreria nel Repository delle librerie.
