Diagnostica: Web server

Panoramica

Il Server Web del controller ha una scheda di diagnostica

in cui è possibile accedere alle pagine di diagnostica Industrial Ethernet:

Pagina Ethernet

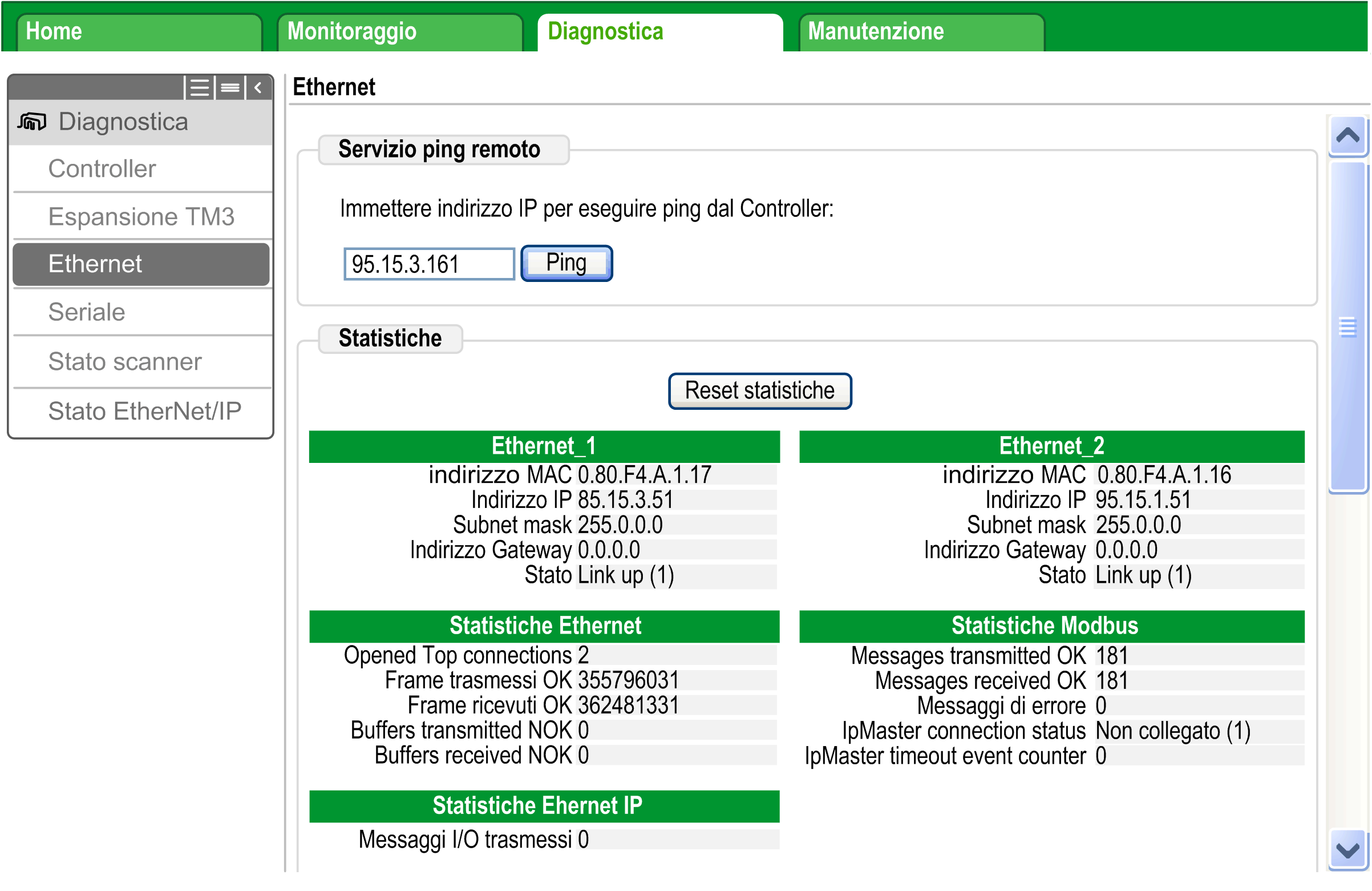

Fare clic su Ethernet per visualizzare le informazioni Ethernet del controller e testare la comunicazione con un indirizzo IP specifico:

Questa tabella presenta il risultato del test di ping nella pagina Ethernet:

Icona

Significato

Il test della comunicazione è positivo.

Il controller non è in grado di comunicare con l'indirizzo IP definito.

Pagina di stato EtherNet/IP

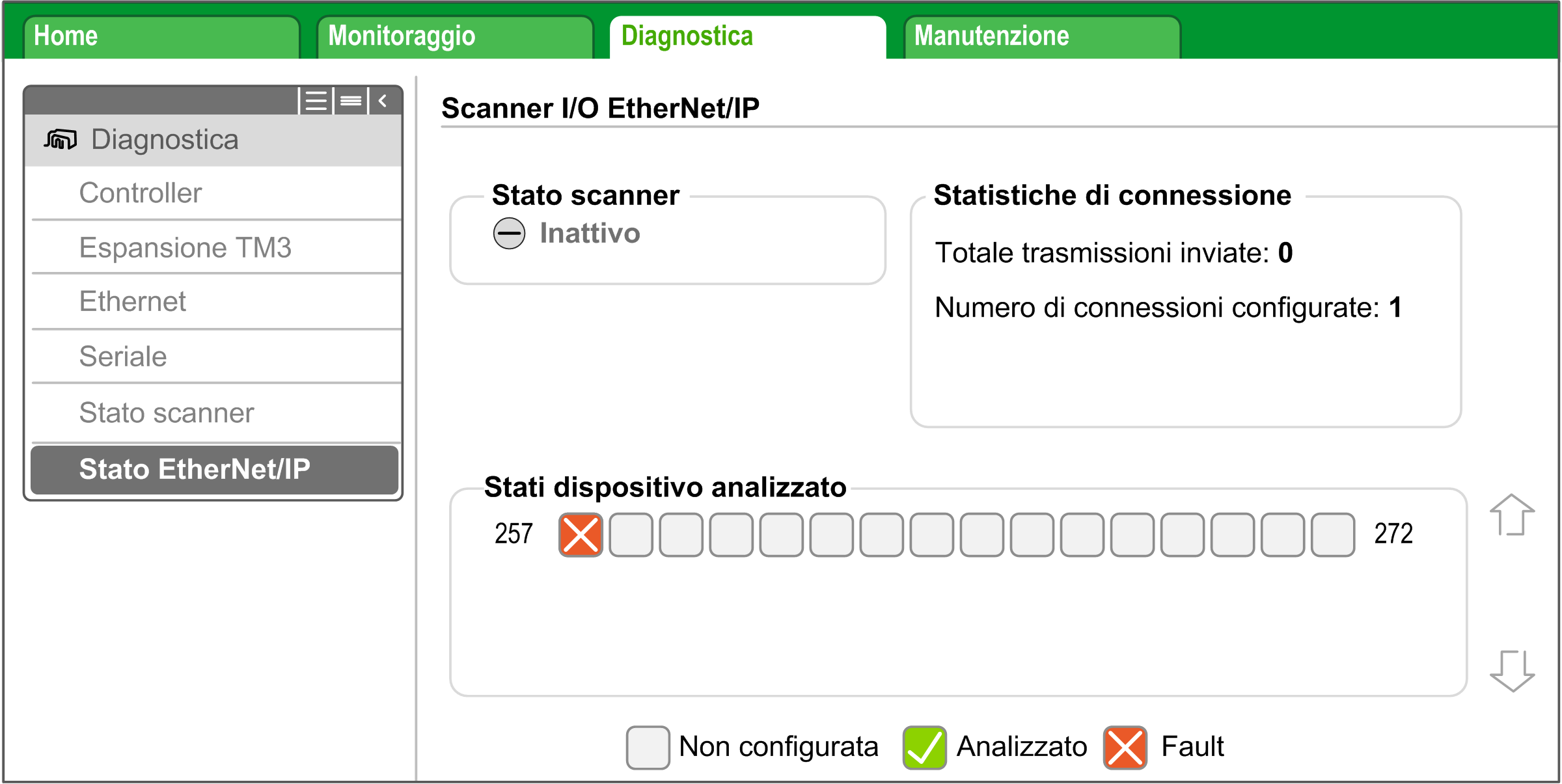

Fare clic su Stato EtherNet/IP per visualizzare lo stato EtherNet/IP Scanner (IDLE, STOPPED, OPERATIONAL) e il bit di stato di un massimo di 16 dispositivi di destinazione EtherNet/IP:

257…272 corrisponde all'ID della connessione.

Questa tabella presenta lo stato di ogni connessione presentata nella pagina Stato EtherNet/IP:

Icona

Valore bit di stato

Significato

Stato scanner

1

Le comunicazioni avvengono puntualmente.

STOPPED o OPERATIONAL.

0

È stato rilevato un errore, le comunicazioni vengono chiuse.

STOPPED o OPERATIONAL.

–

Questo ID non corrisponde a una connessione configurata.

STOPPED o OPERATIONAL.

NOTA: fare clic su un'icona qualsiasi per aprire il Server Web del dispositivo di rete (se esistente). Per accedere a questo Server Web, il computer deve essere in grado di comunicare con il dispositivo. Per ulteriori informazioni, consultare Instradamento del PC.

Se lo stato EtherNet/IP Scanner è IDLE, non è visualizzata alcuna icona; viene visualizzato No scanned device reported (Nessun dispositivo scansionato rilevato).
