Come utilizzare una funzione o un blocco funzione in linguaggio IL

Informazioni generali

Questa sezione spiega come implementare una funzione e un blocco funzione in linguaggio IL.

Le funzioni IsFirstMastCycle e SetRTCDrift e il blocco funzione TON vengono utilizzati come esempi di implementazione.

Uso di una funzione in linguaggio IL

La procedura descritta spiega come inserire una funzione in linguaggio IL:

Passo	Azione
1	Aprire o creare una nuova POU in linguaggio Instruction List. NOTA: La procedura di creazione di una POU non è descritta dettagliatamente in questa sezione. Per maggiori informazioni, vedere Aggiunta e chiamata di POU.
2	Creare le variabili richieste dalla funzione.
3	Se la funzione ha 1 o più ingressi, caricare il primo ingresso utilizzando l'istruzione LD.
4	Inserire una nuova riga sotto, quindi: digitare il nome della funzione nella colonna dell'operatore (campo a sinistra), oppure utilizzare l'Accesso facilitato per selezionare la funzione (selezionare Inserisci modulo nel menu contestuale).
5	Se la funzione presenta più di 1 ingresso e se si utilizza l'Assistente di immissione, il numero di righe necessarie viene creato automaticamente con `???` nei campi a destra. Sostituire `???` con il valore appropriato o la variabile che corrisponde all'ordine degli ingressi.
6	Inserire una nuova riga per memorizzare il risultato della funzione nella variabile appropriata: digitare l'istruzione ST nella colonna dell'operatore (campo a sinistra) e il nome della variabile nel campo a destra.

Per illustrare la procedura, considerare le funzioni IsFirstMastCycle (senza parametro di ingresso) e SetRTCDrift (con parametri di ingresso) rappresentata graficamente di seguito:

Funzione	Rappresentazione grafica

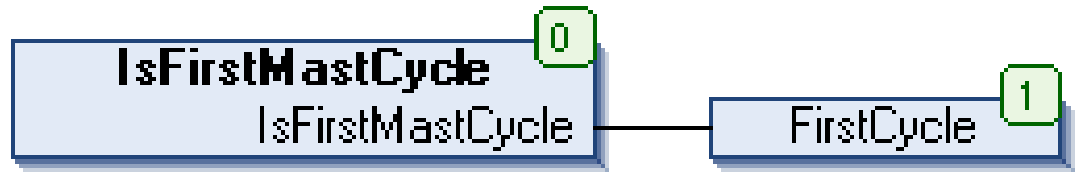

senza parametro di ingresso: `IsFirstMastCycle`
con parametri di ingresso: `SetRTCDrift`

Funzione

Rappresentazione grafica

senza parametro di ingresso:

IsFirstMastCycle

con parametri di ingresso:

SetRTCDrift

In linguaggio IL, il nome della funzione viene utilizzato direttamente nella colonna operatore:

Funzione	Rappresentazione nell'editor IL POU

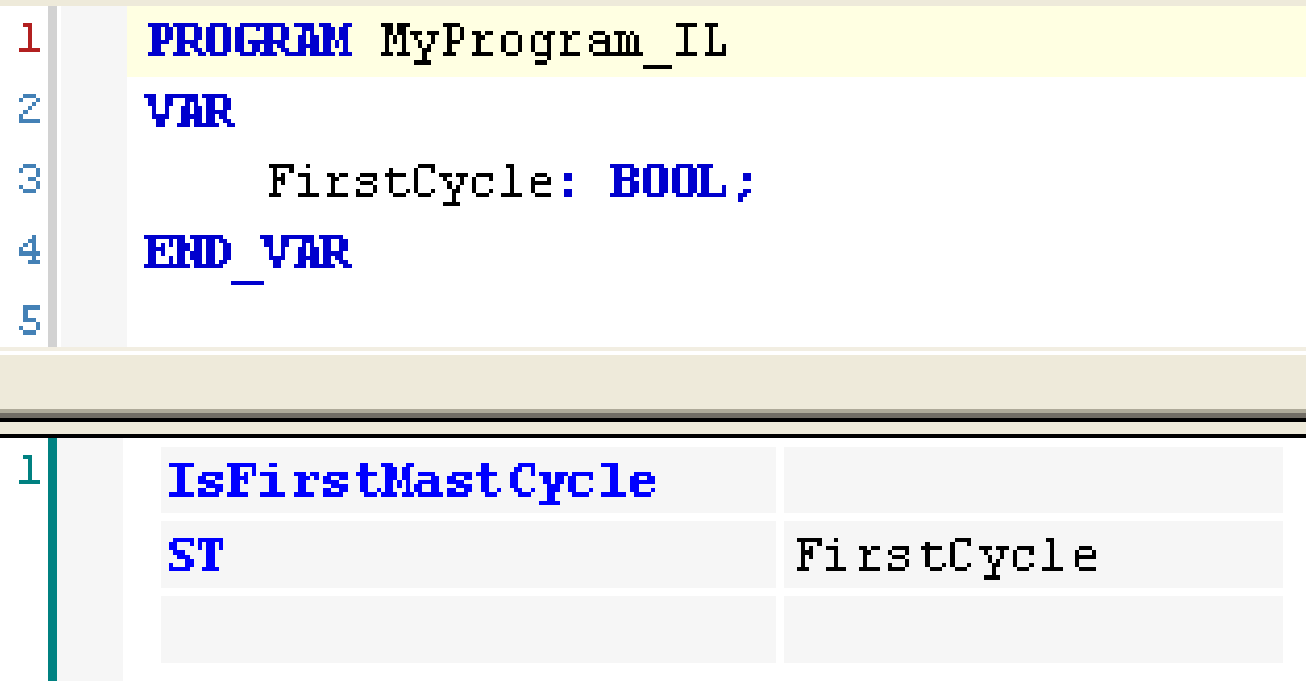

Esempio IL di una funzione senza parametro di ingresso: `IsFirstMastCycle`

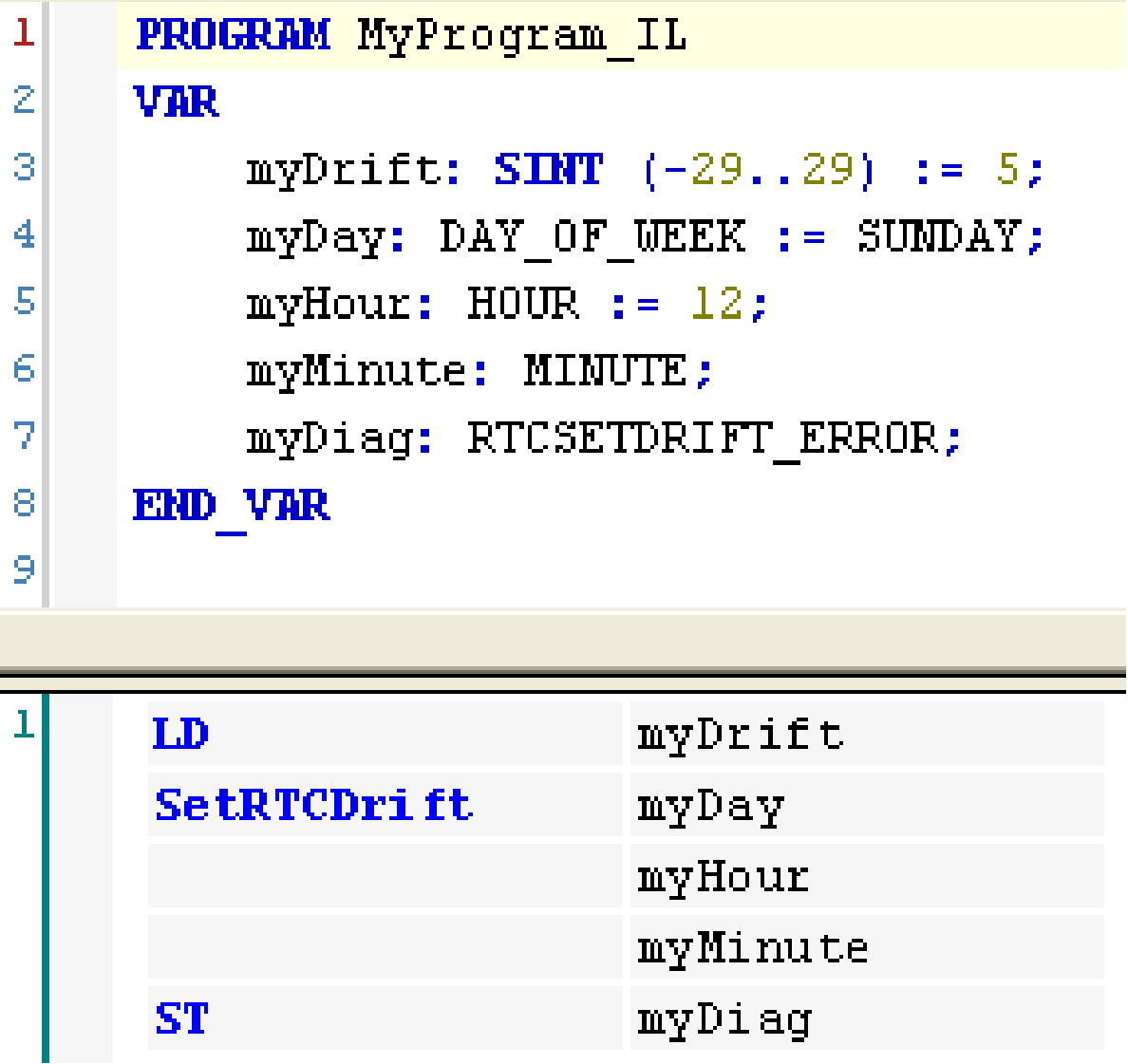

Esempio IL di una funzione con parametri di ingresso: `SetRTCDrift`

Funzione

Rappresentazione nell'editor IL POU

Esempio IL di una funzione senza parametro di ingresso:

IsFirstMastCycle

Esempio IL di una funzione con parametri di ingresso:

SetRTCDrift

Uso di un blocco funzione in linguaggio IL

La procedura descritta spiega come inserire un blocco funzione in linguaggio IL:

Passo	Azione
1	Aprire o creare una nuova POU in linguaggio Instruction List. NOTA: La procedura di creazione di una POU non è descritta dettagliatamente in questa sezione. Per maggiori informazioni, vedere Aggiunta e chiamata di POU.
2	Creare le variabili richieste dal blocco funzione, incluso il nome dell'istanza.
3	I blocchi funzione vengono chiamati tramite un'istruzione `CAL`: Utilizzare l'Accesso facilitato per selezionare l'FB (fare clic con il pulsante destro del mouse e selezionare Inserisci modulo nel menu contestuale). Vengono creati automaticamente l'istruzione `CAL` e gli I/O necessari. Ogni parametro (I/O) è un'istruzione: I valori per gli ingressi vengono impostati da "`:=`". I valori per le uscite vengono impostati da "`=>`".
4	Nel campo `CAL` a destra, sostituire `???` con il nome dell'istanza.
5	Sostituire gli altri `???` con una variabile appropriata o il valore immediato.

Per illustrare la procedura, osservare questo esempio con il blocco funzione TON rappresentato graficamente di seguito:

Blocco funzione	Rappresentazione grafica
`TON`

In linguaggio IL, il nome del blocco funzione viene utilizzato direttamente nella colonna operatore:

Blocco funzione	Rappresentazione nell'editor IL POU

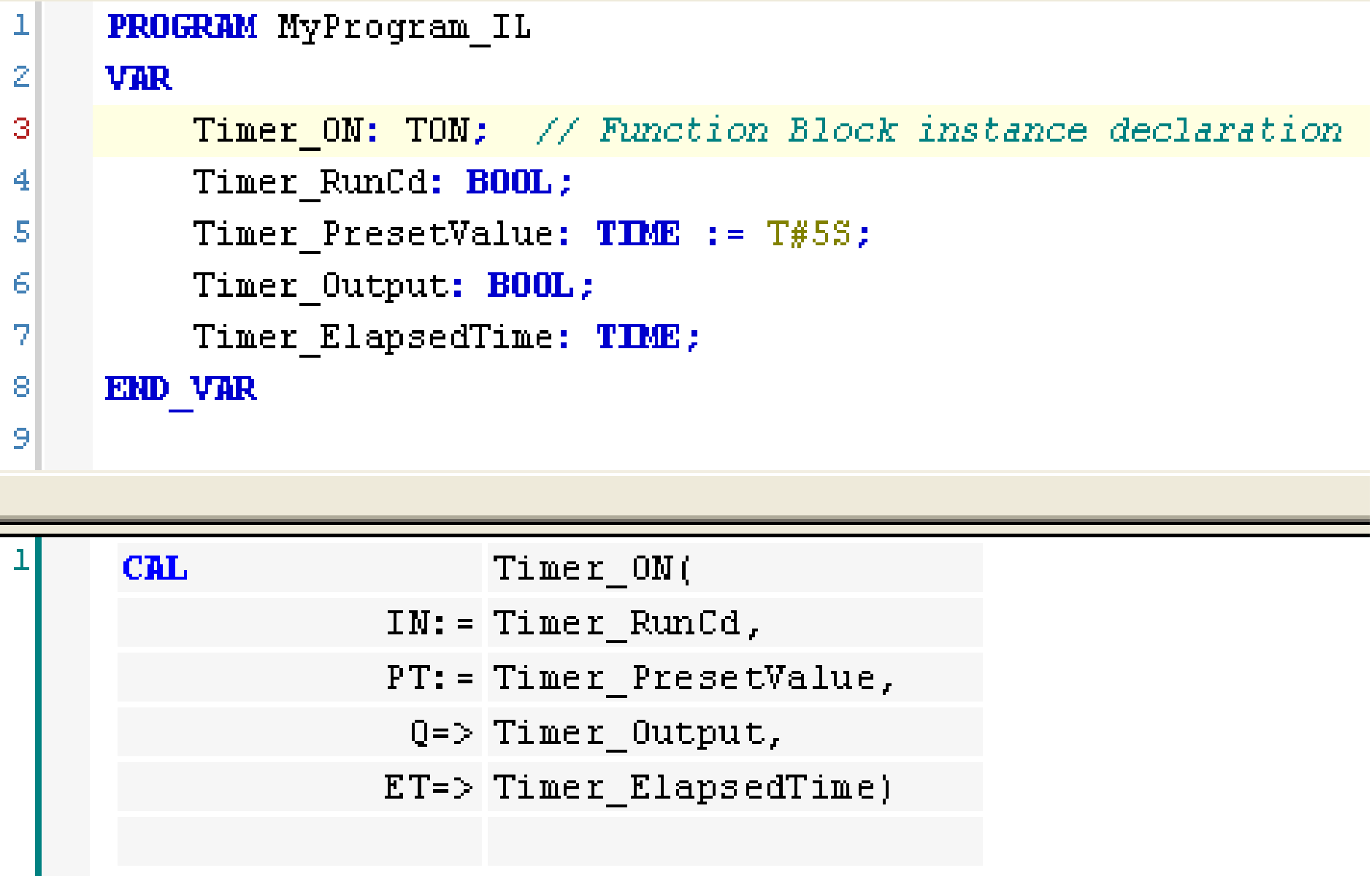

`TON`
